UGNX10.0快速入门与局部放大视图应用技巧

2023-10-17 理论教育 版权反馈
【摘要】：局部放大图是将现有视图的某个部位单独放大并建立一个新的视图，以便显示零件结构和便于标注尺寸。下面创建图12.4.16所示的局部放大图，操作过程如下。图12.4.16 局部放大图说明如果当前环境是建模环境，需要选择下拉菜单命令，进入制图环境。选择下拉菜单命令，系统弹出图12.4.17所示的“局部放大图”对话框。图12.4.18 局部放大图的放置图12.4.19 “设置”对话框

局部放大图是将现有视图的某个部位单独放大并建立一个新的视图，以便显示零件结构和便于标注尺寸。下面创建图12.4.16所示的局部放大图，操作过程如下。

978-7-111-50520-4-Chapter12-179.jpg打开文件D:\ugxc10\work\ch12.04.07\magnify_view.prt。

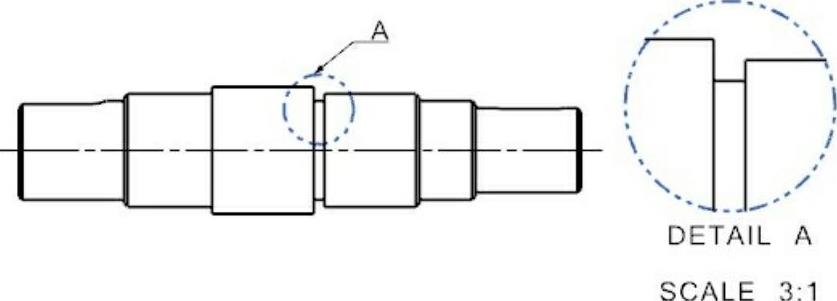

图12.4.16 局部放大图

说明

如果当前环境是建模环境，需要选择下拉菜单978-7-111-50520-4-Chapter12-181.jpg978-7-111-50520-4-Chapter12-182.jpg978-7-111-50520-4-Chapter12-183.jpg命令，进入制图环境。

978-7-111-50520-4-Chapter12-184.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter12-185.jpg978-7-111-50520-4-Chapter12-186.jpg978-7-111-50520-4-Chapter12-187.jpg978-7-111-50520-4-Chapter12-188.jpg978-7-111-50520-4-Chapter12-189.jpg命令（或单击“图纸”工具条中的978-7-111-50520-4-Chapter12-190.jpg按钮），系统弹出图12.4.17所示的“局部放大图”对话框。

978-7-111-50520-4-Chapter12-191.jpg选择边界类型。在“局部放大图”对话框的978-7-111-50520-4-Chapter12-192.jpg下拉列表中选择978-7-111-50520-4-Chapter12-193.jpg选项。

978-7-111-50520-4-Chapter12-194.jpg绘制放大区域的边界，如图12.4.18所示。

978-7-111-50520-4-Chapter12-195.jpg指定放大图比例。在“局部放大图”对话框978-7-111-50520-4-Chapter12-196.jpg区域的978-7-111-50520-4-Chapter12-197.jpg下拉列表中选择978-7-111-50520-4-Chapter12-198.jpg选项，输入3:1。

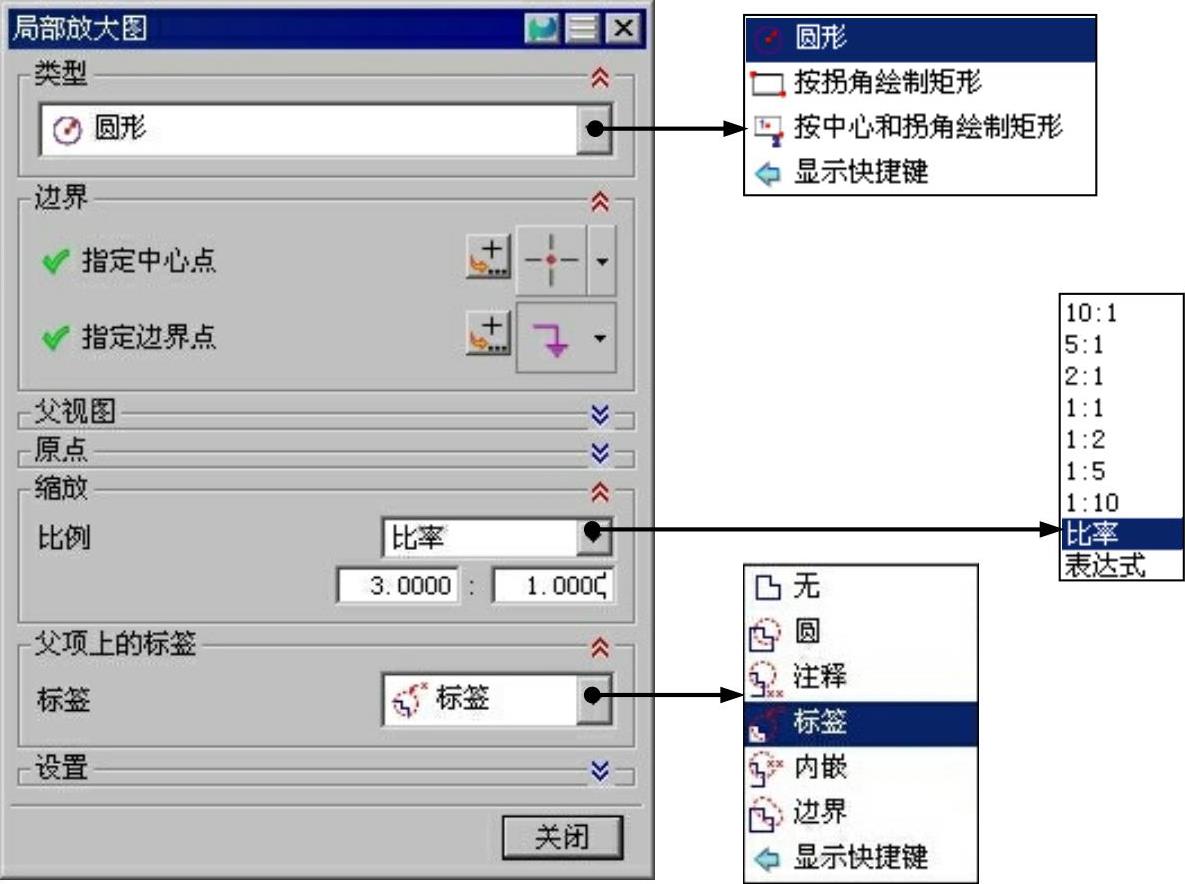

图12.4.17 “局部放大图”对话框(www.chuimin.cn)

图12.4.17所示的“局部放大图”对话框的按钮说明如下。

◆ 978-7-111-50520-4-Chapter12-200.jpg区域：该区域用于定义绘制局部放大图边界的类型，包括“圆形”“按拐角绘制矩形”和“按中心和拐角绘制矩形”。

◆ 978-7-111-50520-4-Chapter12-201.jpg区域：该区域用于定义创建局部放大图的边界位置。

◆ 978-7-111-50520-4-Chapter12-202.jpg区域：该区域用于定义父视图边界上的标签类型，包括“无”“圆”“注释”“标签”“内嵌”和“边界”。

978-7-111-50520-4-Chapter12-203.jpg定义父视图上的标签。在对话框978-7-111-50520-4-Chapter12-204.jpg区域的978-7-111-50520-4-Chapter12-205.jpg下拉列表中选择978-7-111-50520-4-Chapter12-206.jpg选项。

978-7-111-50520-4-Chapter12-207.jpg放置视图。选择合适的位置（图12.4.18）并单击以放置放大图，然后单击978-7-111-50520-4-Chapter12-208.jpg按钮。

978-7-111-50520-4-Chapter12-209.jpg设置视图标签样式。双击父视图上放大区域的边界，系统弹出“设置”对话框，在该对话框的978-7-111-50520-4-Chapter12-210.jpg下拉列表中选择978-7-111-50520-4-Chapter12-211.jpg，然后按照图12.4.19所示设置参数，完成设置后单击978-7-111-50520-4-Chapter12-212.jpg按钮。

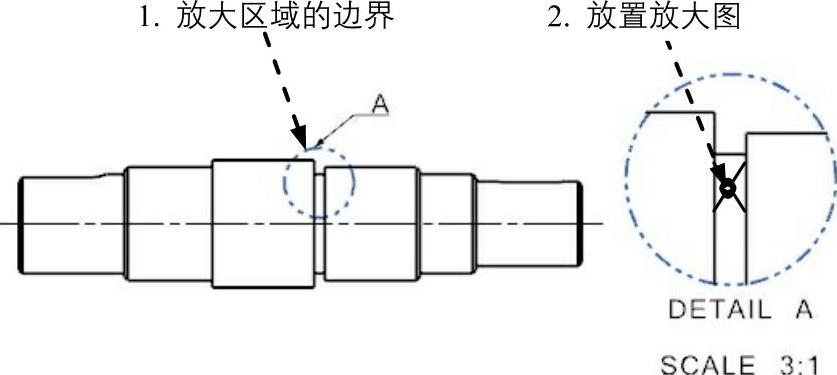

图12.4.18 局部放大图的放置

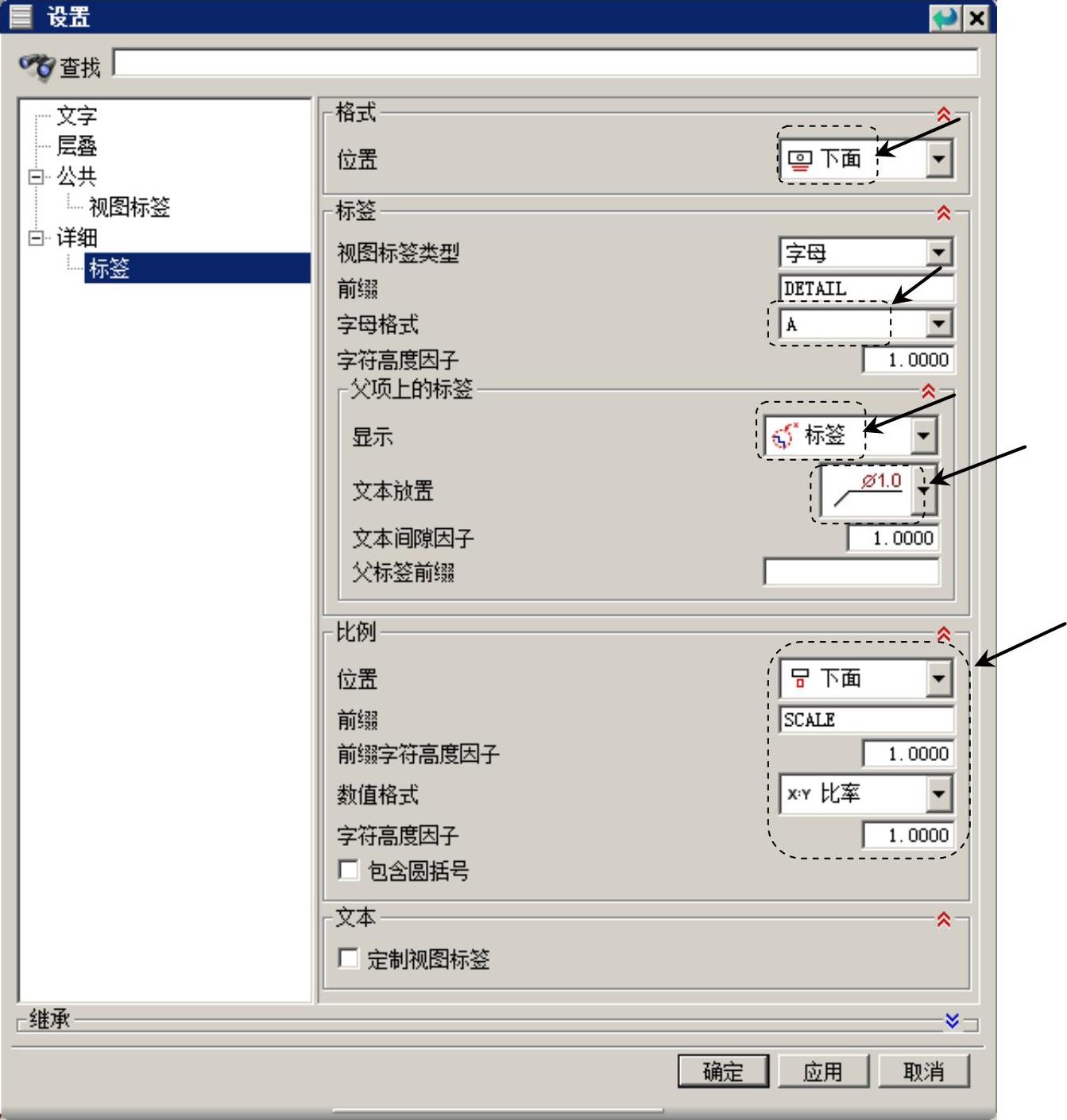

图12.4.19 “设置”对话框
