在实际的产品设计中,当产品中的各个零部件组装完成后,设计人员往往比较关心产品中各个零部件间的干涉情况:有无干涉?哪些零件间有干涉?干涉量是多大?下面通过一个简单的装配体模型为例,说明干涉分析的一般操作过程。
打开文件D:\ugxc10\work\ch10.08\interference.prt。
在装配模块中,选择下拉菜单
命令,系统弹出图10.8.1所示的“简单干涉”对话框。
“创建干涉体”简单干涉检查。
(1)在“简单干涉”对话框区域的
下拉列表中选择
选项。
(2)依次选取图10.8.2所示的对象1、对象2,单击“简单干涉”对话框中的按钮,系统弹出图10.8.3所示的“简单干涉”对话框。

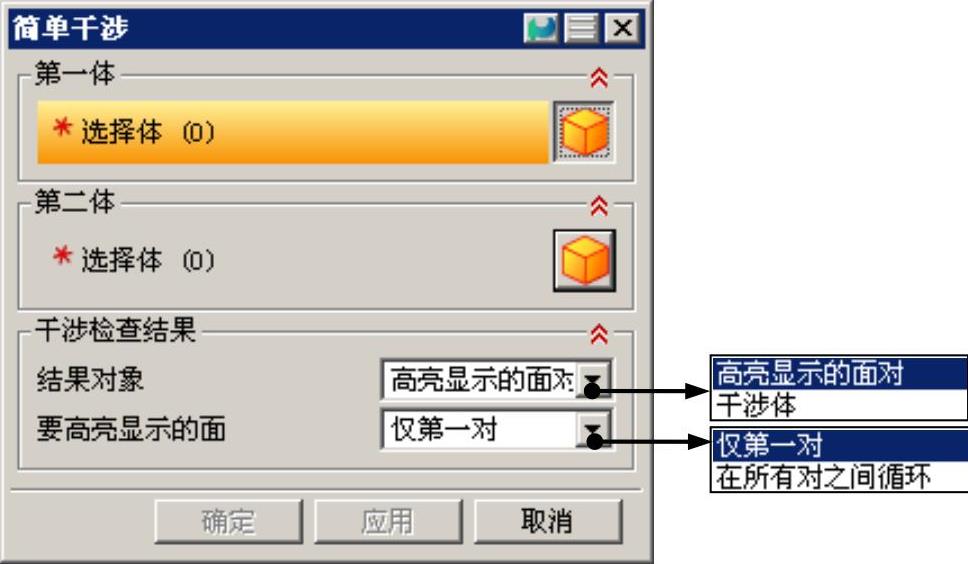

图10.8.1 “简单干涉”对话框

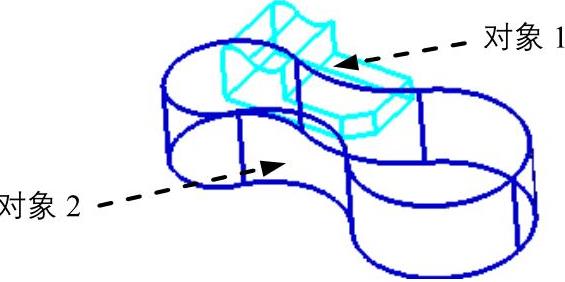

图10.8.2 创建干涉实体
(www.chuimin.cn)

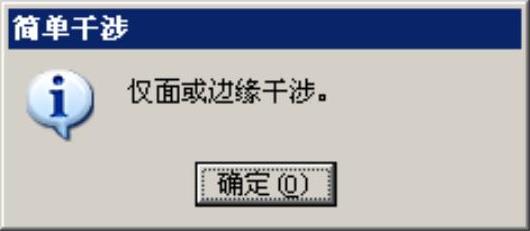

图10.8.3 “简单干涉”对话框
(3)单击“简单干涉”对话框的按钮,完成“创建干涉体”简单干涉检查。
“高亮显示面”简单干涉检查。
(1)在“简单干涉”对话框区域的
下拉列表中选择
选项,如图10.8.1所示。
(2)在“简单干涉”对话框区域的
下拉列表中选择
选项,依次选取图10.8.4a所示的对象1、对象2。模型中将显示图10.8.4b所示的干涉平面。
图10.8.4 “高亮显示面”干涉检查
(3)在“简单干涉”对话框区域的
下拉列表中选择
选项,系统将弹出
按钮,单击此按钮,模型中将依次显示所有干涉平面。
(4)单击“简单干涉”对话框中的按钮,完成“高亮显示面”简单干涉检查操作。
