UGNX10爆炸图编辑教程

2023-10-17 理论教育版权反馈

【摘要】：图10.7.6 自动爆炸图10.7.7 “自动爆炸组件”对话框在文本框中输入值40.0，单击按钮，系统会自动生成该组件的爆炸图，结果如图10.7.6b所示。选择下拉菜单命令，系统弹出图10.7.9所示的“编辑爆炸图”对话框。图10.7.10 编辑轴套图10.7.11 编辑后的轴套图10.7.12 编辑后的螺栓关于编辑爆炸图的说明：◆ 选中选项后，按钮选项被激活。

爆炸图创建完成，产生了一个待编辑的爆炸图，在图形区中的图形并没有发生变化，爆炸图编辑工具被激活，可以编辑爆炸图。

1.自动爆炸

自动爆炸只需要用户输入很少的内容，就能快速生成爆炸图，如图10.7.6所示。

打开文件D:\ugxc10\work\ch10.07.04\explosion_01.prt，按照10.7.2小节步骤新建爆炸图。

选择命令。选择下拉菜单命令，系统弹出“类选择”对话框。

选取爆炸组件。选取图中所有组件，单击按钮，系统弹出图10.7.7所示的“自动爆炸组件”对话框。

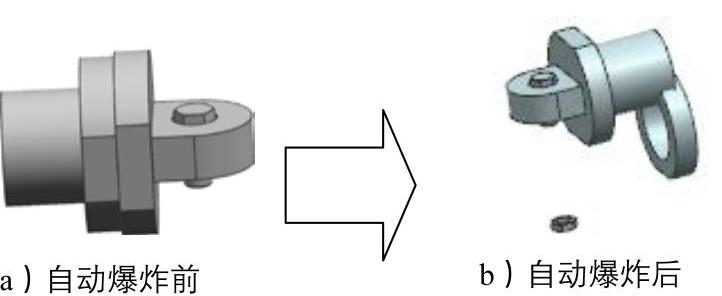

图10.7.6 自动爆炸

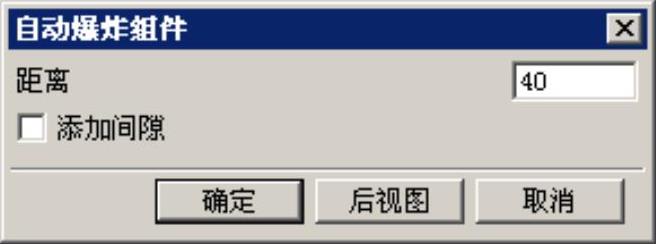

图10.7.7 “自动爆炸组件”对话框

在文本框中输入值40.0，单击按钮，系统会自动生成该组件的爆炸图，结果如图10.7.6b所示。

关于自动爆炸组件的说明：

◆ 自动爆炸组件可以同时选取多个对象，如果将整个装配体选中，可以直接获得整个装配体的爆炸图。

◆ “取消爆炸组件”的功能刚好与“自动爆炸组件”相反，因此可以将两个功能放在一起记。选择下拉菜单命令，系统弹出“类选择”对话框。选取要爆炸的组件后单击按钮，选中的组件自动回到爆炸前的位置。

2.手动编辑爆炸图

自动爆炸并不能总是得到满意的效果，因此系统提供了编辑爆炸功能，下面对系统自动创建的爆炸图（图10.7.8a）进行编辑。

打开文件D:\ugxc10\work\ch10.07.04\explosion_02.prt。

选择下拉菜单命令，系统弹出图10.7.9所示的“编辑爆炸图”对话框。

选择要移动的组件。选中单选按钮，选择图10.7.10所示的轴套组件。

移动组件。选中单选按钮，系统显示移动手柄，如图10.7.10所示；单击手柄上的箭头（图10.7.10），对话框中的文本框被激活，在文本框中输入距离值100；单击按钮，结果如图10.7.11所示。(www.chuimin.cn)

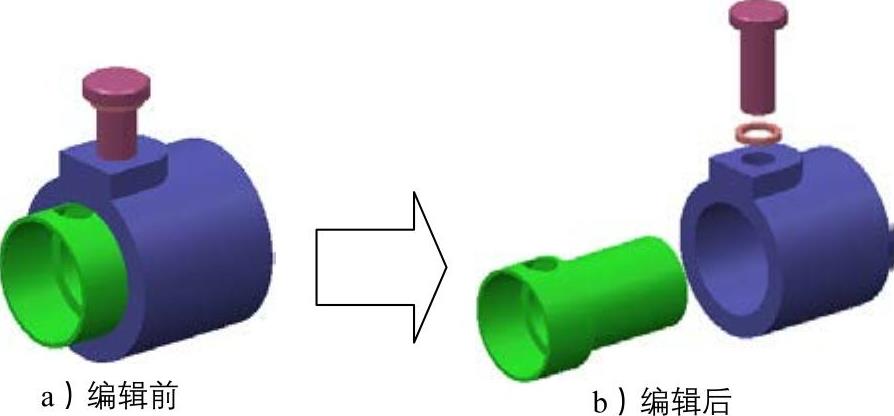

图10.7.8 编辑爆炸视图

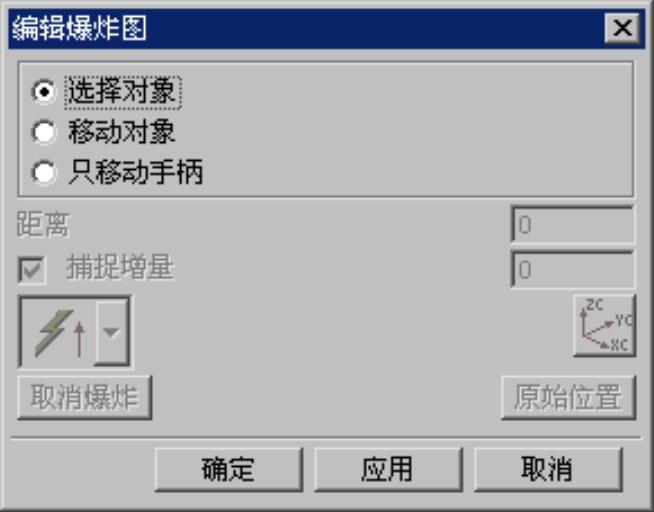

图10.7.9 “编辑爆炸图”对话框

说明

单击图10.7.10所示两箭头间的圆点时，对话框中的文本框被激活，供用户输入角度值，旋转的方向沿第三个手柄，符合右手定则，也可以直接用左键按住箭头或圆点，移动鼠标实现手工拖动。

编辑螺栓位置。参照，将螺栓组件沿X轴负方向移动40，结果如图10.7.12所示。

编辑垫片位置。参照，将垫片组件沿X轴正方向移动10，结果如图10.7.8b所示。

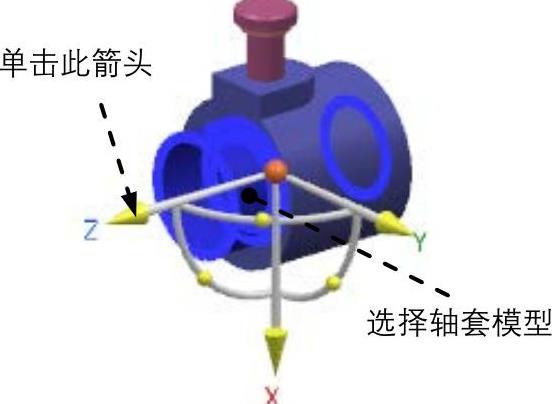

图10.7.10 编辑轴套

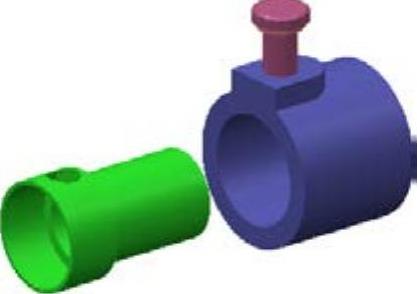

图10.7.11 编辑后的轴套

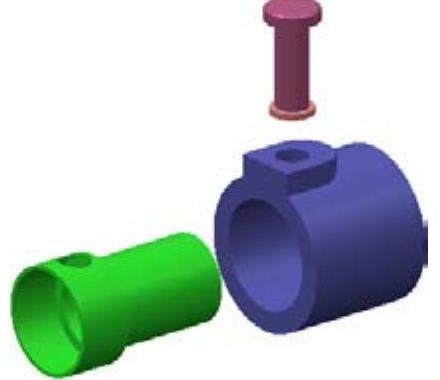

图10.7.12 编辑后的螺栓

关于编辑爆炸图的说明：

◆ 选中选项后，按钮选项被激活。单击按钮，手柄被移动到WCS位置。

◆ 单击手柄箭头或圆点后，选项被激活，该选项用于设置手工拖动的最小距离，可以在文本框中输入数值。例如设置为10mm，则拖动时会跳跃式移动，每次跳跃的距离为10mm，单击按钮，选中的组件移动到没有爆炸的位置。

◆ 单击手柄箭头后，选项被激活，可以直接将选中手柄方向指定为某矢量方向。
