配对条件用于在装配体中定位组件，可以指定一个部件相对于装配体中另一个部件（或特征）的放置方式和位置。例如，可以指定一个螺栓的圆柱面与一个螺母的内圆柱面共轴。UGNX10.0中配对条件的类型包括配对、对齐和中心等。每个组件都有唯一的配对条件，这个配对条件由一个或多个约束组成。每个约束都会限制组件在装配体中的一个或几个自由度，从而确定组件的位置。用户可以在添加组件的过程中添加配对条件，也可以在添加完成后添加约束。如果组件的自由度被全部限制，则称为完全约束；如果组件的自由度没有被全部限制，则称为欠约束。

在UG NX 10.0中，配对条件是通过“装配约束”对话框中的操作来实现的，下面对“装配约束”对话框进行介绍。

打开文件D:\ugxc10\work\ch10.02\glass_fix_asm.prt，选择下拉菜单978-7-111-50520-4-Chapter10-32.jpg978-7-111-50520-4-Chapter10-33.jpg978-7-111-50520-4-Chapter10-34.jpg978-7-111-50520-4-Chapter10-35.jpg978-7-111-50520-4-Chapter10-36.jpg命令，系统弹出图10.2.1所示的“装配约束”对话框。

“装配约束”对话框中主要包括三个区域：“类型”区域、“要约束的几何体”区域和“设置”区域。


图10.2.1 “装配约束”对话框

图10.2.1所示的“装配约束”对话框的978-7-111-50520-4-Chapter10-38.jpg区域中各约束类型的功能说明如下。

◆ 978-7-111-50520-4-Chapter10-39.jpg：该约束用于两个组件，使其彼此接触或对齐。当选择该选项后，978-7-111-50520-4-Chapter10-40.jpg区域的978-7-111-50520-4-Chapter10-41.jpg下拉列表中出现以下四个选项。

● 978-7-111-50520-4-Chapter10-42.jpg：若选择该选项，则当接触和对齐都可能时显示接触约束（在大多数模型中，接触约束比对齐约束更常用）；当接触约束过度约束装配时，将显示对齐约束。

● 978-7-111-50520-4-Chapter10-43.jpg：若选择该选项，则约束对象的曲面法向在相反方向上。

● 978-7-111-50520-4-Chapter10-44.jpg：若选择该选项，则约束对象的曲面法向在相同方向上。

● 978-7-111-50520-4-Chapter10-45.jpg：该选项主要用于定义两个圆柱面、两个圆锥面或圆柱面与圆锥面同轴约束。

◆ 978-7-111-50520-4-Chapter10-46.jpg：该约束用于定义两个组件的圆形边界或椭圆边界的中心重合，并使边界的面共面。

◆ 978-7-111-50520-4-Chapter10-47.jpg：该约束用于设定两个接触对象间的最小3D距离。选择该选项，并选定接触对象后，978-7-111-50520-4-Chapter10-48.jpg区域的978-7-111-50520-4-Chapter10-49.jpg文本框被激活，并可以直接输入数值。

◆ 978-7-111-50520-4-Chapter10-50.jpg：该约束用于将组件固定在当前位置，一般用在第一个装配部件上。

◆ 978-7-111-50520-4-Chapter10-51.jpg：该约束用于使两个目标对象的矢量方向平行。

◆ 978-7-111-50520-4-Chapter10-52.jpg：该约束用于使两个目标对象的矢量方向垂直。

◆ 978-7-111-50520-4-Chapter10-53.jpg：该约束用于使两个目标对象的边线或轴线重合。

◆ 978-7-111-50520-4-Chapter10-54.jpg：该约束用于定义将半径相等的两个圆柱面拟合在一起。此约束对确定孔中销或螺栓的位置很有用。如果以后半径变为不等，则该约束无效。

◆ 978-7-111-50520-4-Chapter10-55.jpg：该约束用于将组件“焊接”在一起。

◆ 978-7-111-50520-4-Chapter10-56.jpg：该约束用于使一对对象之间的一个或两个对象居中，或使一对对象沿另一个对象居中。当选取该选项时，978-7-111-50520-4-Chapter10-57.jpg区域的978-7-111-50520-4-Chapter10-58.jpg下拉列表中出现以下三个选项。

● 978-7-111-50520-4-Chapter10-59.jpg：该选项用于定义在后两个所选对象之间使第一个所选对象居中。

● 978-7-111-50520-4-Chapter10-60.jpg：该选项用于定义将两个所选对象沿第三个所选对象居中。

● 978-7-111-50520-4-Chapter10-61.jpg：该选项用于定义将两个所选对象在两个其他所选对象之间居中。

◆ 978-7-111-50520-4-Chapter10-62.jpg：该约束用于约束两对象间的旋转角。选取角度约束后，978-7-111-50520-4-Chapter10-63.jpg区域的978-7-111-50520-4-Chapter10-64.jpg下拉列表中出现以下两个选项。

● 978-7-111-50520-4-Chapter10-65.jpg：该选项用于约束需要“源”几何体和“目标”几何体，不需要指定旋转轴，可以任意选择满足指定几何体之间角度的位置。

● 978-7-111-50520-4-Chapter10-66.jpg：该选项用于约束需要“源”几何体和“目标”几何体，还特别(www.chuimin.cn)

需要一个定义旋转轴的预先约束，否则创建定位角约束失败，所以尽可

能创建3D角度约束，而不是创建方向角度约束。

1.“固定”约束

“固定”约束是将部件固定在图形窗口的当前位置。向装配环境中引入第一个部件时，通常对该部件添加“固定”约束。

2.“对齐”约束

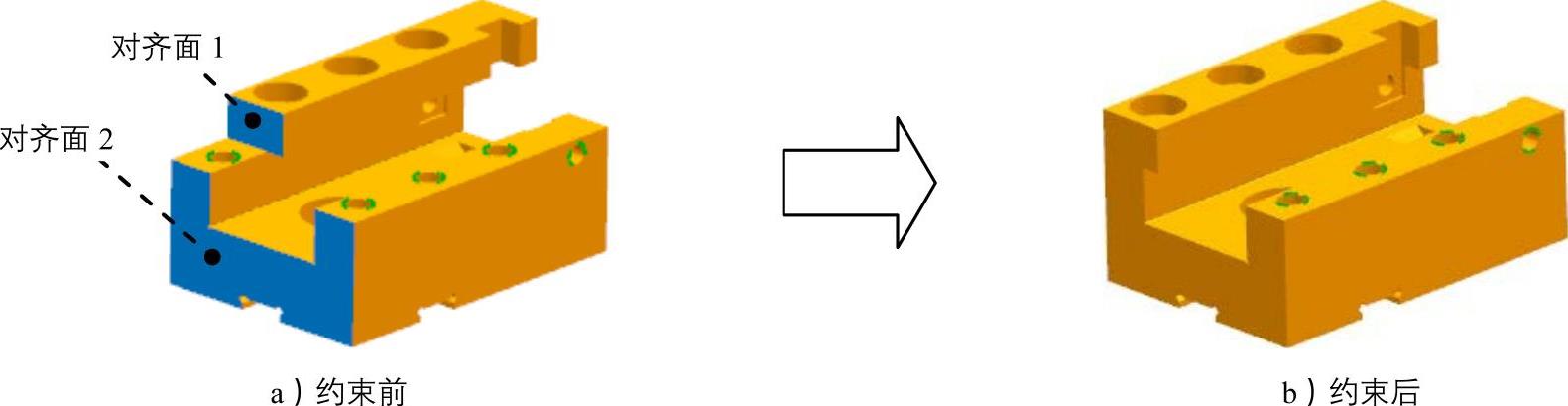

“对齐”约束可使两个装配部件中的两个平面（图10.2.2a）重合并且朝向相同方向，如图10.2.2b所示；同样，“对齐约束”也可以使其他对象对齐（相应的模型在D:\ugxc10\work\ch10.02\asm-constraint01中可以找到）。


图10.2.2 “对齐”约束

3.“距离”约束

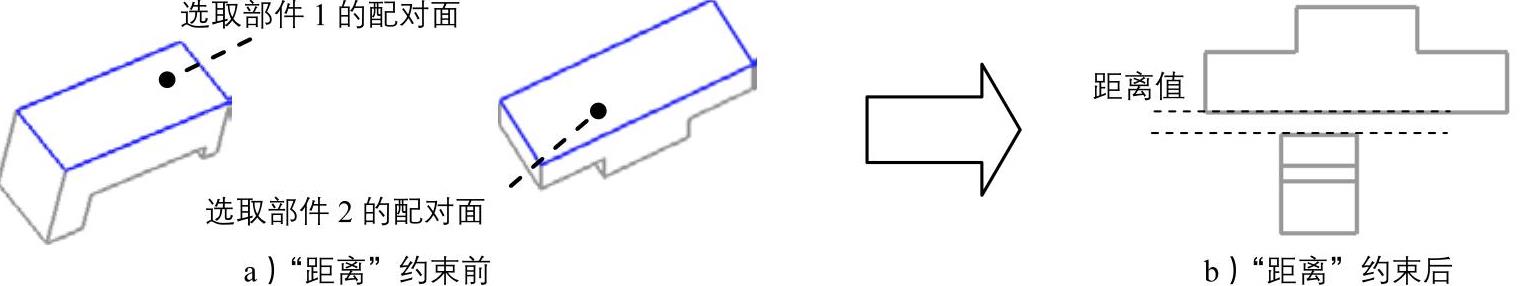

“距离”约束可使两个装配部件中的两个平面保持一定的距离，可以直接输入距离值，如图10.2.3所示。


图10.2.3 “距离”约束

说明

此节模型存放路径为D:\ugxc10\work\ch10.02\part-01。

4.“角度”约束

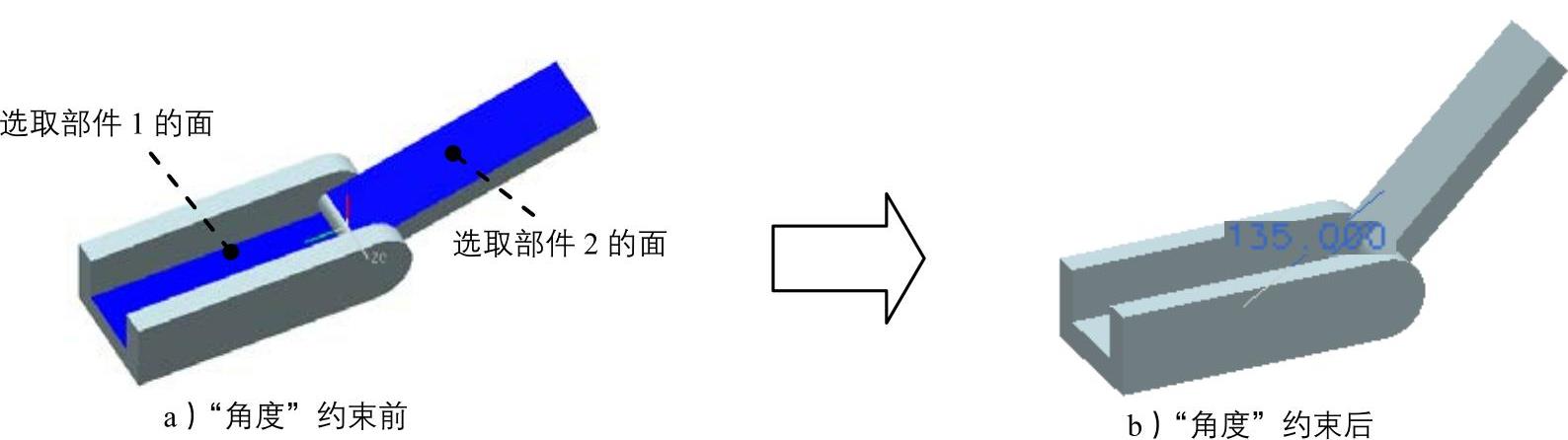

“角度”约束可使两个装配部件上的线或面建立一个角度，从而限制部件的相对位置关系，如图10.2.4所示。


图10.2.4 “角度”约束

5.“平行”约束

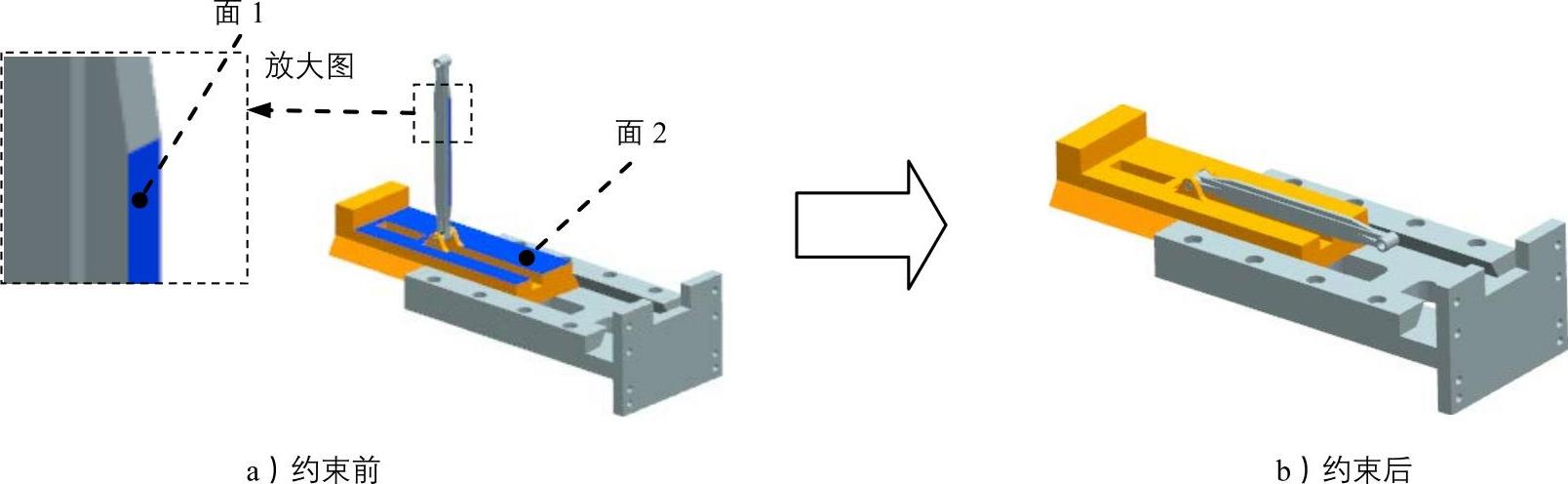

“平行”约束可使两个装配部件中的两个平面进行平行约束，如图10.2.5所示（相应的模型在D:\ugxc10\work\ch10.02\clutch-assy.prt中可以找到）。


图10.2.5 “平行”约束

6.“垂直”约束

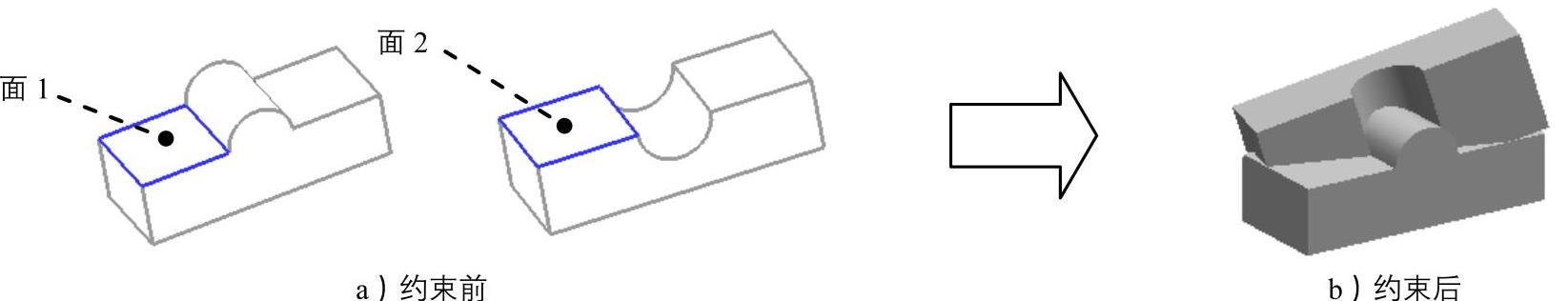

“垂直”约束可使两个装配部件中的两个平面进行垂直约束，如图10.2.6所示。


图10.2.6 “垂直”约束
