装配环境中的下拉菜单中包含了进行装配操作的所有命令，而装配工具条包含了进行装配操作的常用按钮。工具条中的按钮都能在下拉菜单中找到与其对应的命令，这些按钮是进行装配的主要工具。

新建任意一个文件（如work.prt）；选择下拉菜单中的命令，进入装配环境，并显示图10.1.1所示的“装配”工具条，如果没有显示，用户可以通过在“定制”对话框中选中命令，调出“装配”工具条；选择下拉菜单（图10.1.2）。

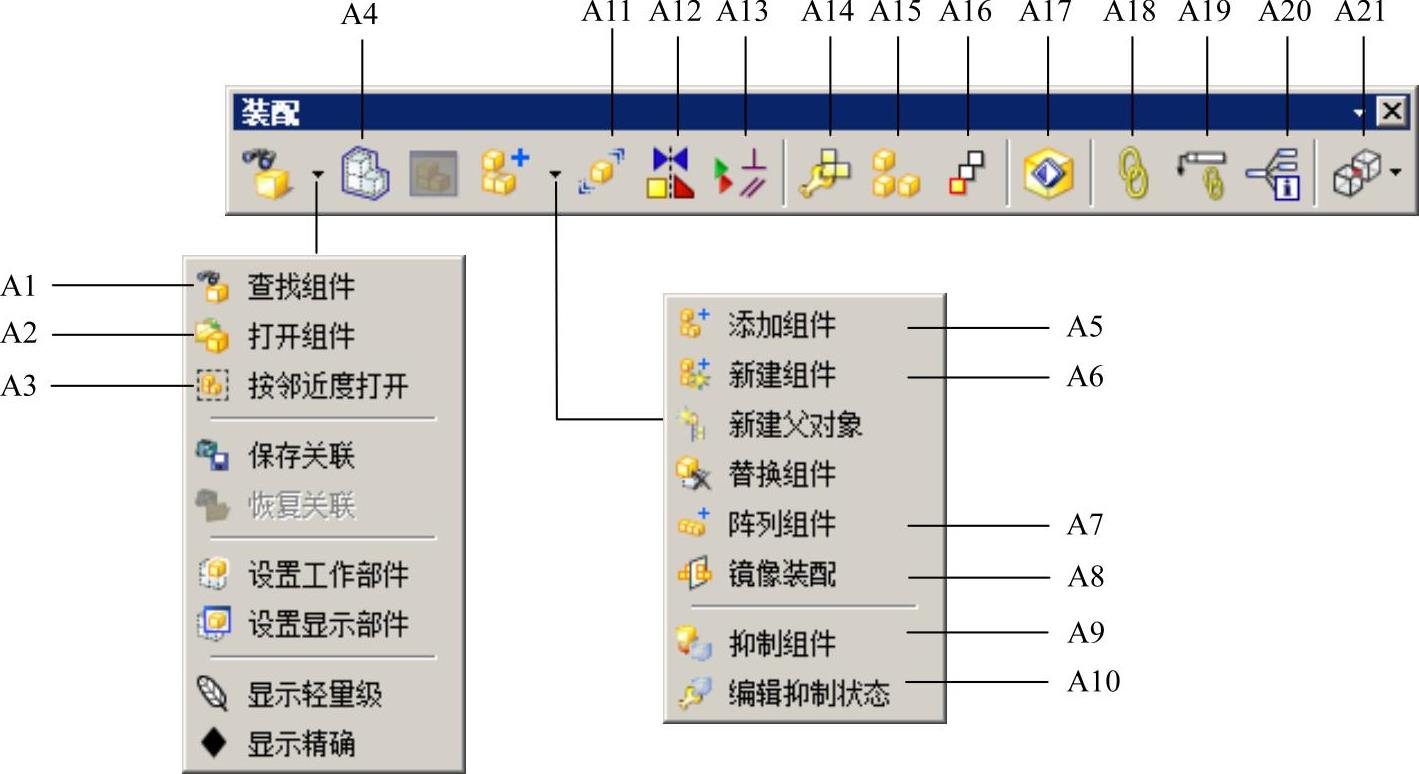

图10.1.1 “装配”工具条

对图10.1.1所示的“装配”工具条中的各选项说明如下。

A1（查找组件）：该按钮用于查找组件。单击该按钮，系统弹出图10.1.3所示的“查找组件”对话框，利用该对话框中的、、、和五个选项卡可以查找组件。

A2（打开组件）：该按钮用于打开某一关闭的组件。例如，在装配导航器中关闭某组件时，该组件在装配体中消失，此时在装配导航器中选中该组件，单击按钮，组件被打开。

A3（按邻近度打开）：该按钮用于按邻近度打开一个范围内的所有关闭组件。单击此按钮，系统弹出“类选择”对话框，选择某一组件后，单击按钮，系统弹出图10.1.4所示的“按邻近度打开”对话框。用户在“按相邻度打开”对话框中可以拖动滑块设定范围，主对话框中会显示该范围的图形，应用后会打开该范围内的所有关闭组件。

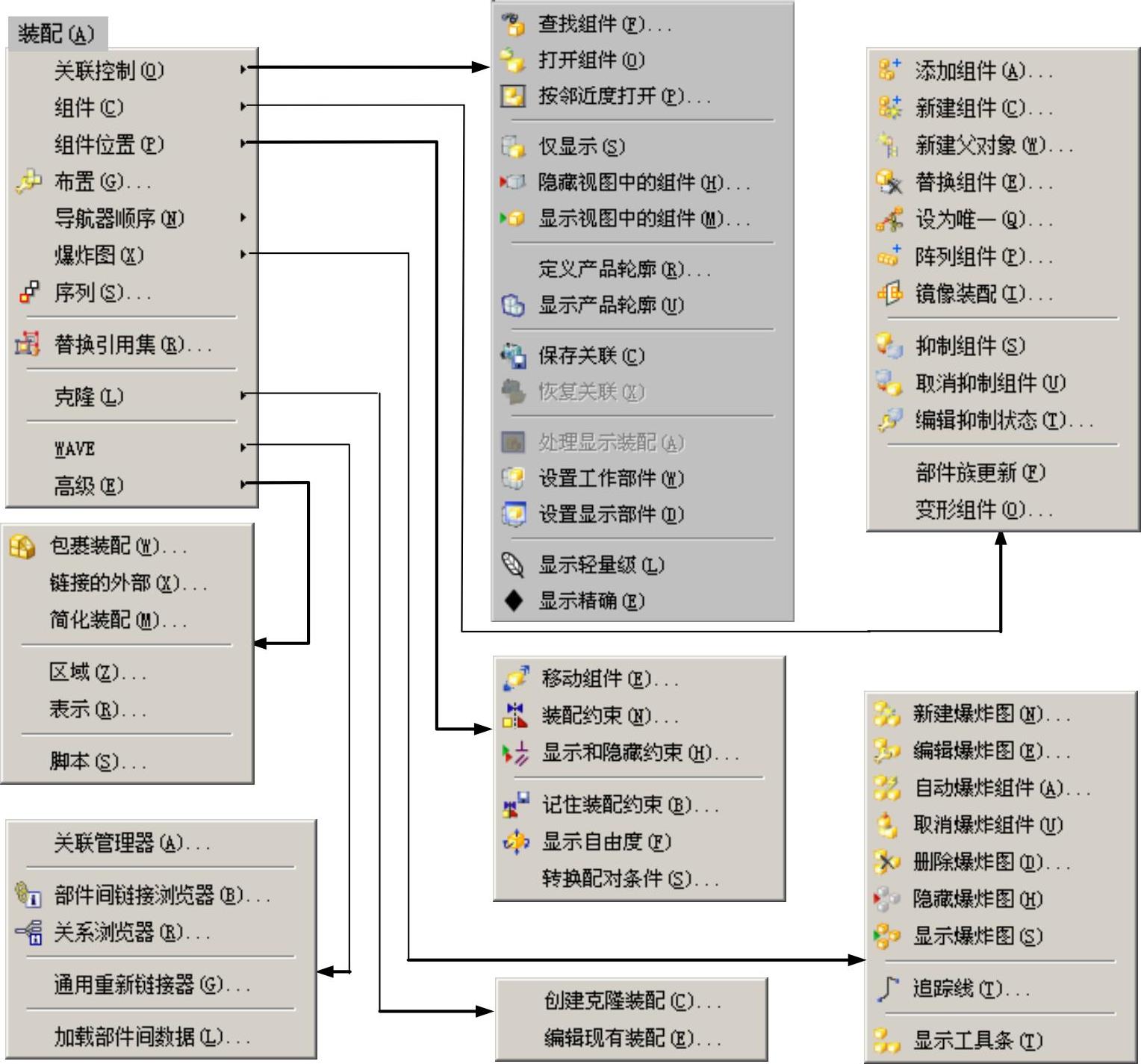

图10.1.2 “装配”下拉菜单

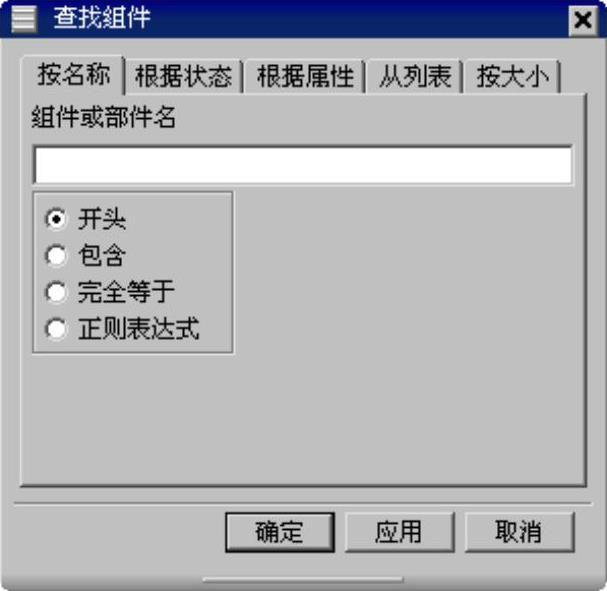

图10.1.3 “查找组件”对话框

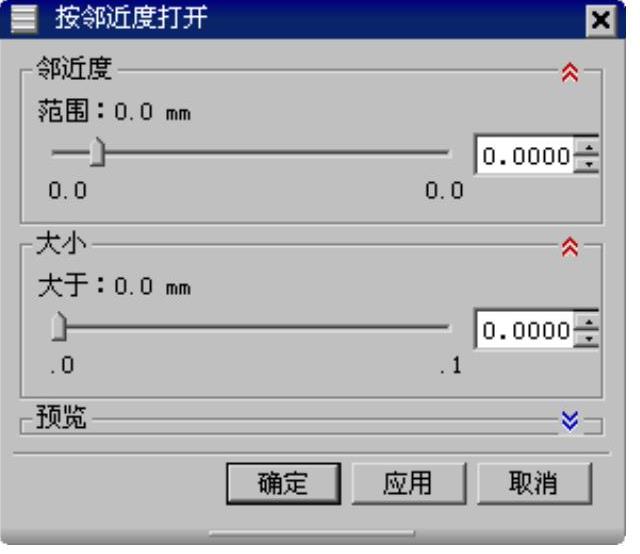

图10.1.4 “按邻近度打开”对话框

A4（显示产品轮廓）：该按钮用于显示产品轮廓。单击此按钮，显示当前定义的产品轮廓。如果在选择显示产品轮廓选项时没有现有的产品轮廓，系统会弹出一条消息，选择是否创建新的产品轮廓。

A5（添加组件）：该按钮用于加入现有的组件。在装配中经常会用到此按钮，其功能是向装配体中添加已存在的组件，添加的组件可以是未载入系统中的部件文件，也可以是已载入系统中的组件。用户可以选择在添加组件的同时定位组件，设定与其他组件的装配约束，也可以不设定装配约束。

A6（新建组件）：该按钮用于创建新的组件，并将其添加到装配中。(www.chuimin.cn)

A7（阵列组件）：该按钮用于创建组件阵列。

A8（镜像装配）：该按钮用于镜像装配。对于含有很多组件的对称装配，此命令是很有用的，只需要装配一侧的组件，然后进行镜像即可。镜像功能可以对整个装配进行镜像，也可以选择个别组件进行镜像，还可指定要从镜像的装配中排除的组件。

A9（抑制组件）：该按钮用于抑制组件。抑制组件将组件及其子项从显示中移去，但不删除被抑制的组件，它们仍存在于数据库中。

A10（编辑抑制状态）：该按钮用于编辑抑制状态。选择一个或多个组件，单击此按钮，系统弹出“抑制”对话框，其中可以定义所选组件的抑制状态。对于装配有多个布置，或选定组件有多个控制父组件，则还可以对所选的不同布置或父组件定义不同的抑制状态。

A11（移动组件）：该按钮用于移动组件。

A12（装配约束）：该按钮用于在装配体中添加装配约束，使各零部件装配到合适的位置。

A13（显示和隐藏约束）：该按钮用于显示和隐藏约束及使用其关系的组件。

A14（装配布置）：该按钮用于编辑排列。单击此按钮，系统弹出“编辑布置”对话框，可以定义装配布置来为部件中的一个或多个组件指定备选位置，并将这些备选位置和部件保存在一起。

A15（爆炸图）：该按钮用于调出“爆炸视图”工具条，然后可以进行创建爆炸图、编辑爆炸图以及删除爆炸图等操作。

A16（装配序列）：该按钮用于查看和更改创建装配的序列。单击此按钮，系统弹出“序列导航器”和“装配序列”工具条。

A17（产品接口）：该按钮用于定义其他部件可以引用的几何体和表达式、设置引用规则并列出引用工作部件的部件。

A18（WAVE几何链接器）：该按钮用于WAVE几何链接器。允许在工作部件中创建关联的或非关联的几何体。

A19（WAVE PMI连接器）：将PMI从一个部件复制到另一个部件，或从一个部件复制到装配中。

A20（关系浏览器）：该按钮用于提供有关部件间链接的图形信息。

A21（间隙分析）：该按钮用于快速分析组件间的干涉，包括软干涉、硬干涉和接触干涉。如果干涉存在，单击此按钮，系统会弹出干涉检查报告。在干涉检查报告中，用户可以选择某一干涉，隔离与之无关的组件。
