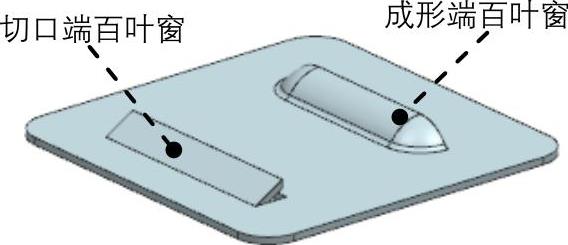

百叶窗的功能是在钣金件的平面上创建通风窗，用于排气和散热。UGNX10.0的百叶窗有成形端百叶窗（图8.4.20）和切口端百叶窗（图8.4.20）两种外观样式。
下面以图8.4.21所示的模型为例，说明创建“百叶窗”的一般过程：
图8.4.20 “百叶窗”特征

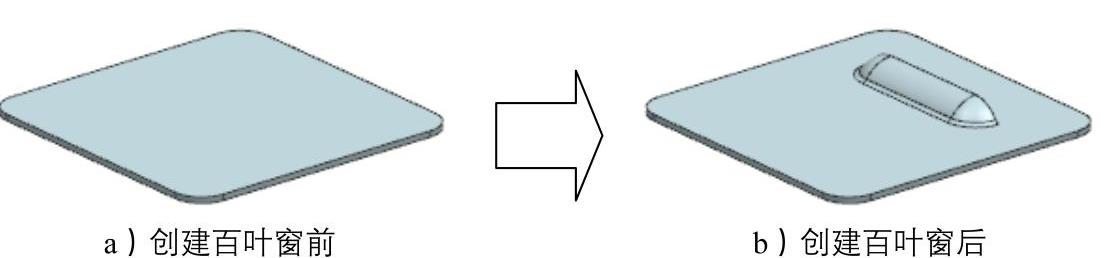

图8.4.21 创建“百叶窗”特征的一般过程
打开文件D:\ugxc10\work\ch08.04.03\blind.prt。
选择命令。选择下拉菜单

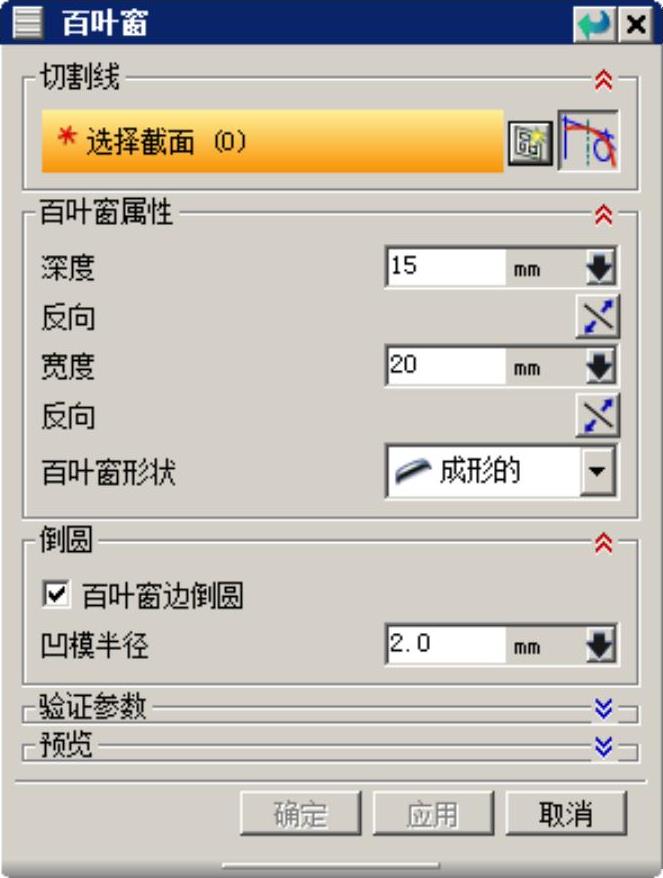

命令，系统弹出图8.4.22所示的“百叶窗”对话框。
绘制百叶窗截面草图。单击

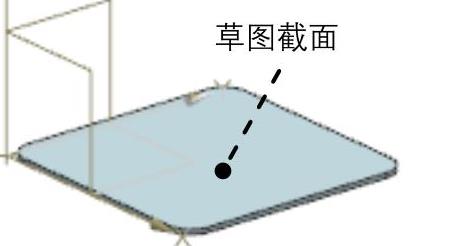

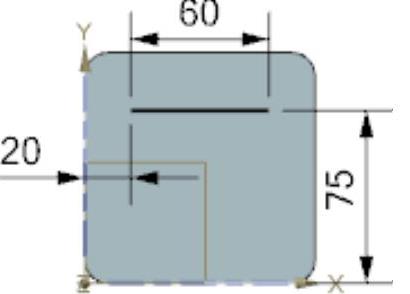

按钮，选取图8.4.23所示的模型表面为草图平面，绘制图8.4.24所示的百叶窗截面草图。
图8.4.22所示的“百叶窗”对话框中部分选项功能说明如下：
◆
：在该文本框中输入的数值是指定从钣金件表面到“百叶窗”特征最外侧点的距离。可以在图8.4.22所示的深度文本框中更改，也可以在模型中拖动“深度长锚”动态更改深度值（图8.4.25）。
◆
：在该文本框中输入的数值是指定钣金件表面投影轮廓的宽度。可以在图8.4.22所示文本框中更改宽度值，也可以在模型中拖动“宽度长锚”动态更改宽度值（图8.4.25）。
图8.4.22 “百叶窗”对话框
图8.4.23 选取草图截面(www.chuimin.cn)
图8.4.24 百叶窗截面草图
◆
下拉列表中包括
和
两个选项。
●
：选择该选项，创建的“百叶窗”特征以成形的形状生成，如图8.4.20所示。
●
：选择该选项，创建的“百叶窗”特征以切口的形状生成，如图8.4.20所示。
◆
区域：该区域用于设置是否设置冲模半径以及设置冲模半径值。
●

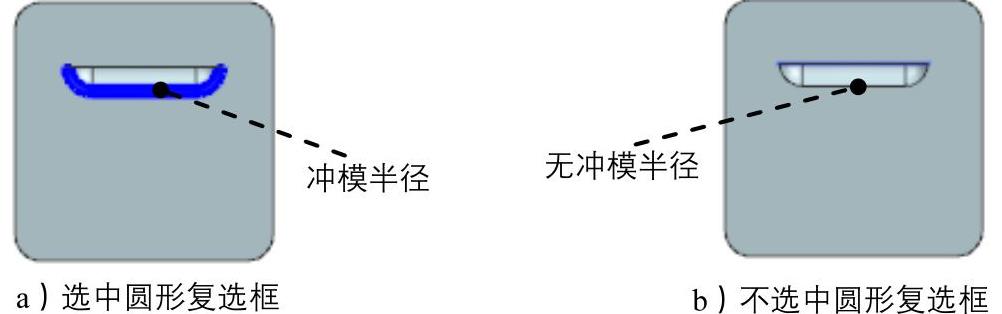

：该复选框是设置是否设置冲模半径，如果取消此复选框，创建后的“百叶窗”特征边缘无圆角特征（图8.4.26b）；如果选中该复选框，创建后的“百叶窗”特征边缘有圆角特征，如图8.4.26a所示。
●
：设置“百叶窗”特征边缘圆角特征的半径（凹模半径值）。
定义百叶窗属性。在“百叶窗”对话框
区域的
文本框中输入数值6，接受系统默认的深度方向和宽度方向；在
文本框中输入数值10；在
下拉列表中选择
选项；在
区域选中
复选框，在
文本框中输入数值2。

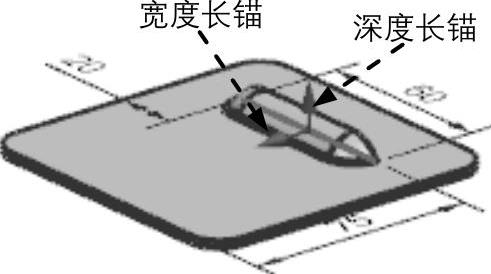

图8.4.25 “百叶窗”特征的深度和宽度的含义
图8.4.26 选中和不选中复选框的效果
在“百叶窗”对话框中单击
按钮，完成特征的创建。
