UGNX10.0快速入门及应用技巧：冲压除料步骤详解
【摘要】：图8.4.13 钣金的“冲压除料”特征选取“冲压除料”命令有两种方法。范例下面以图8.4.14所示的模型为例，说明用封闭的截面线创建“冲压除料”的一般步骤。在区域的文本框中输入数值20，单击下面的按钮，接受图8.4.18所示的箭头方向为冲压除料的裁剪方向，在文本框中输入数值15；在下拉列表中选择选项。图8.4.18 冲压除料的裁剪方向定义倒圆。图8.4.15所示的“冲压除料”对话框中各选项的功能说明如下。
冲压除料就是用一组连续的曲线作为轮廓沿着钣金件表面的法向方向进行裁剪，同时在轮廓线上建立弯边，如图8.4.13所示。
说明
冲压除料的成形面的截面线可以是封闭的，也可以是开放的。
图8.4.13 钣金的“冲压除料”特征
选取“冲压除料”命令有两种方法。
方法一：从下拉菜单中获取特征命令。选择下拉菜单
命令。
方法二：从工具栏中获取特征命令。在“NX钣金”工具条中单击
后的
按钮，在弹出的下拉列表中选择
命令。
应用“冲压除料”特征的一般创建步骤如下。
（1）指定成形面截面线的草图平面。
（2）草绘成形面的截面线，截面线可以是封闭的，也可以是开放的。
（3）在“冲压除料”对话框
选项组中选择相应的方法。
（4）在“冲压除料”对话框中设置其他的参数。
（5）确认冲压除料的裁剪方向。
范例
下面以图8.4.14所示的模型为例，说明用封闭的截面线创建“冲压除料”的一般步骤。

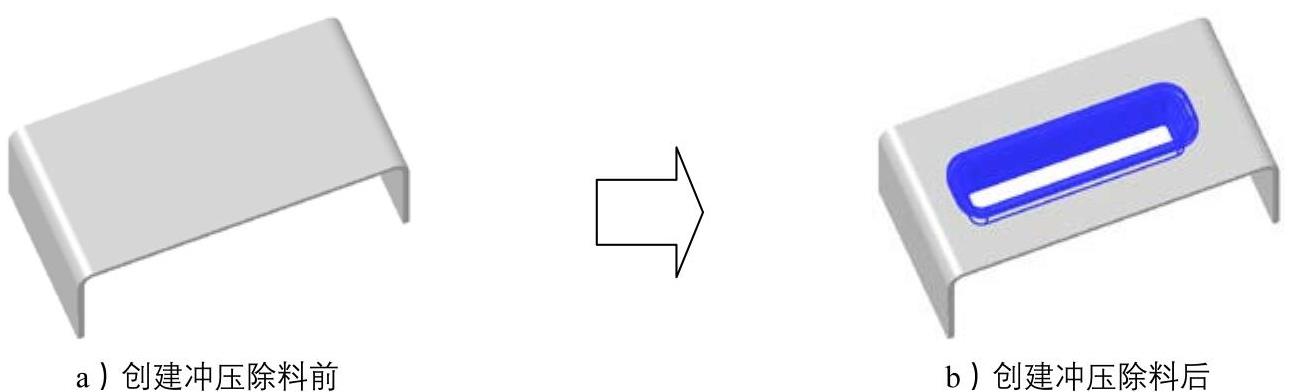

图8.4.14 用封闭的截面线创建“冲压除料”特征
打开文件D:\ugxc10\work\ch08.04.02\sm_drawn_cutout_01.prt。
选择特征命令。选择下拉菜单
命令，系统弹出图8.4.15所示的“冲压除料”对话框。
绘制冲压除料截面草图。单击
按钮，选取图8.4.16所示的模型表面为草图平面，取消选中
区域的
复选框，单击
按钮，绘制图8.4.17所示的截面草图。(www.chuimin.cn)

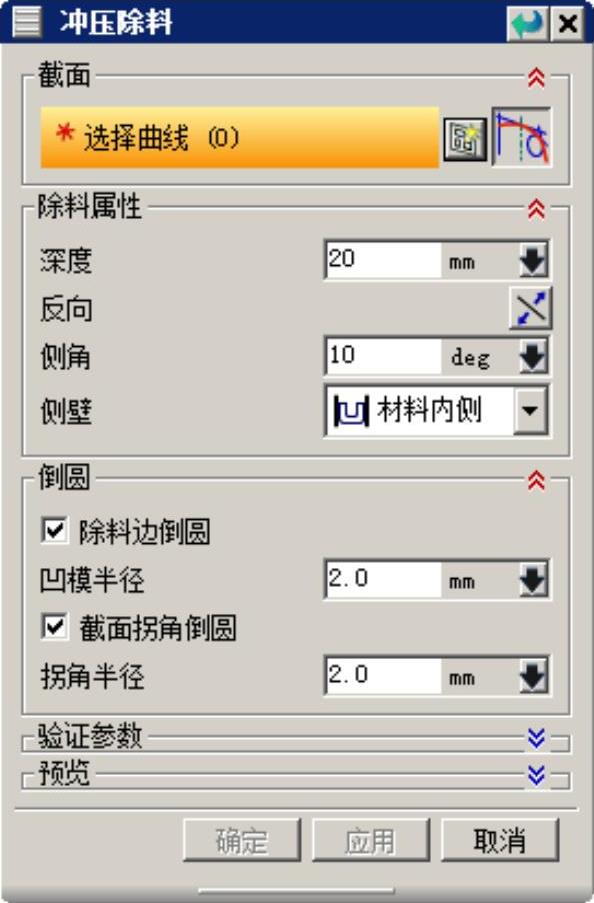

图8.4.15 “冲压除料”对话框

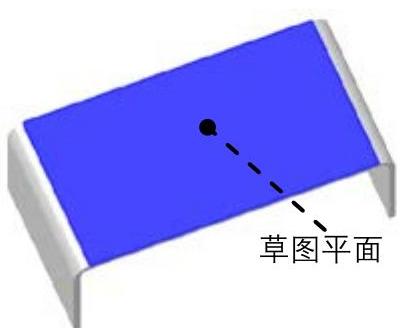

图8.4.16 选取草图平面
图8.4.17 截面草图
定义冲压除料的属性及倒圆。
（1）定义冲压除料属性。在
区域的
文本框中输入数值20，单击
下面的
按钮
，接受图8.4.18所示的箭头方向为冲压除料的裁剪方向，在
文本框中输入数值15；在
下拉列表中选择
选项。
图8.4.18 冲压除料的裁剪方向
（2）定义倒圆。在
区域中选中
复选框；
在
文本框中输入数值2；选中
复选框；在
文本框中输入数值2。
（3）单击“冲压除料”对话框的
按钮，完成“冲压除料”特征的创建。
图8.4.15所示的“冲压除料”对话框中各选项的功能说明如下。
◆
选项组用于设置轮廓线所在的位置。
●
选项：在截面线的内部生成的冲压除料，如图8.4.19a所示。
●
选项：在截面线的外部生成的冲压除料，如图8.4.19b所示。
图8.4.19 设置“侧壁”选项
◆ 其余各选项的含义与“凹坑”对话框中相应的部分相同，在这里不再赘述。
