UGNX10.0实体转钣金件，快速入门应用技巧
【摘要】：实体零件通过创建“壳”特征后，可以创建出壁厚相等的实体零件，若想将此类零件转换成钣金件，则必须使用“转换为钣金”命令。下面以图8.3.20所示的模型为例，说明“转换为钣金件”的一般创建过程。选择下拉菜单命令，系统弹出图8.3.21所示的“转换为钣金”对话框。图8.3.24所示的“转换为钣金”对话框中按钮的功能说明如下。图8.3.21 “转换为钣金”对话框图8.3.22 选取基本面图8.3.23选取要撕裂的边选取固定面。
实体零件通过创建“壳”特征后，可以创建出壁厚相等的实体零件，若想将此类零件转换成钣金件，则必须使用“转换为钣金”命令。例如图8.3.19所示的实体零件通过抽壳方式转换为薄壁件后，其壁是完全封闭的，通过创建转换特征后，钣金件四周产生了裂缝，这样该钣金件便可顺利展开。
下面以图8.3.20所示的模型为例，说明“转换为钣金件”的一般创建过程。

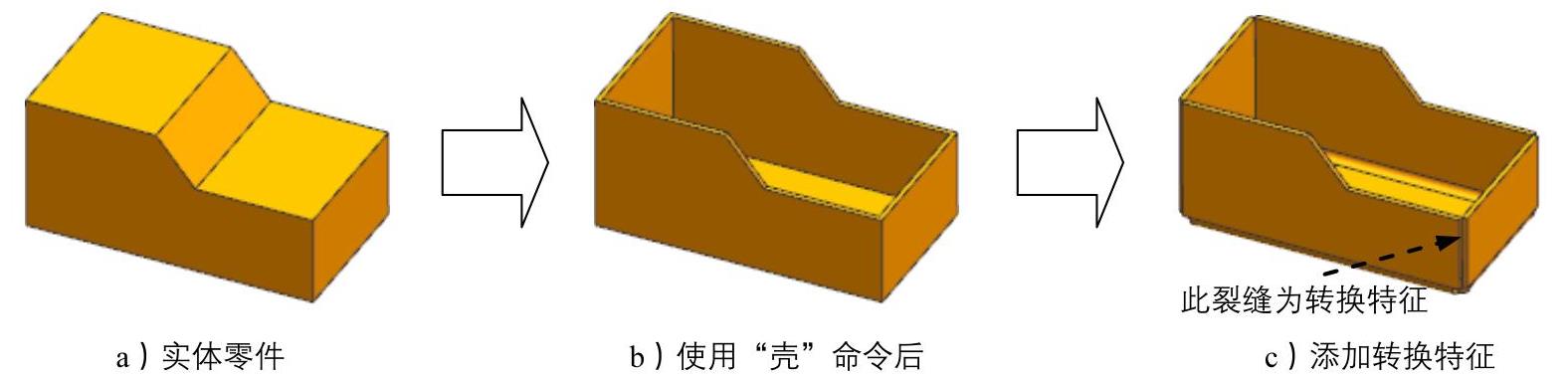

图8.3.19 将实体转换到钣金件

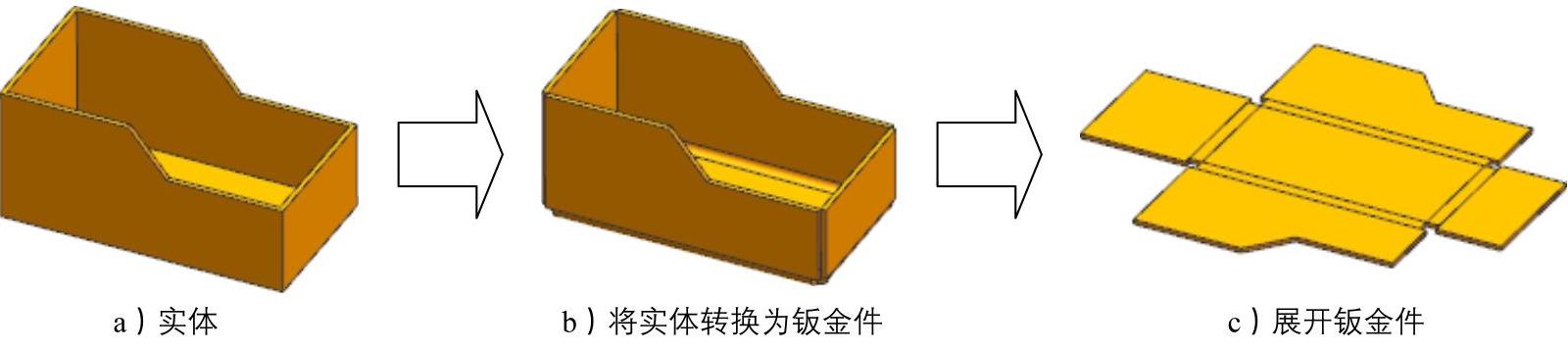

图8.3.20 将实体转换为钣金件的一般创建过程
1.打开一个现有的零件模型，并将实体转换为钣金件
打开文件D：\ugxc10\ch08.03.04\transition。
选择命令。选择下拉菜单
命令，系统弹出图8.3.21所示的“转换为钣金”对话框。
选取基本面。选取图8.3.22所示的模型表面为基本面。
选取要撕裂的边。在
区域中单击“撕边”按钮
，选取图8.3.23所示的四条边线为要撕裂的边。
在“转换为钣金”对话框中单击
按钮，完成特征的创建。
图8.3.24所示的“转换为钣金”对话框中按钮的功能说明如下。
◆
（基本面）：在“转换为钣金”对话框中此按钮默认被激活，用于选择钣金件的表平面作为固定面（基本面）来创建特征。
◆
（撕边）：单击此按钮后，用户可以在钣金件模型中选择要撕裂的边缘。(www.chuimin.cn)
2.将转换后的钣金件伸直
选择下拉菜单
命令，系统弹出“伸直”对话框。
图8.3.21 “转换为钣金”对话框
图8.3.22 选取基本面图8.3.23选取要撕裂的边
选取固定面。选取图8.3.24所示的表面为展开固定面。
选取折弯。选取图8.3.25所示的三个面为折弯。
在“伸直”对话框中单击
按钮，完成特征的创建。

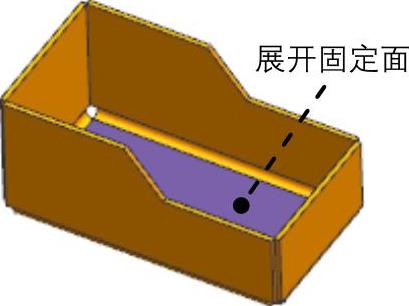

图8.3.24 选取展开固定面

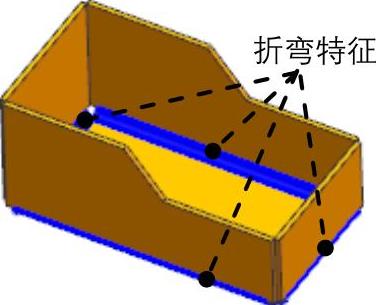

图8.3.25 选取折弯
