使用“突出块”命令可以创建出一个平整的薄板（图8.2.1），它是一个钣金零件的“基础”，其他的钣金特征（如冲孔、成形、折弯等）都要在这个“基础”上构建，因此这个平整的薄板就是钣金件最重要的部分。

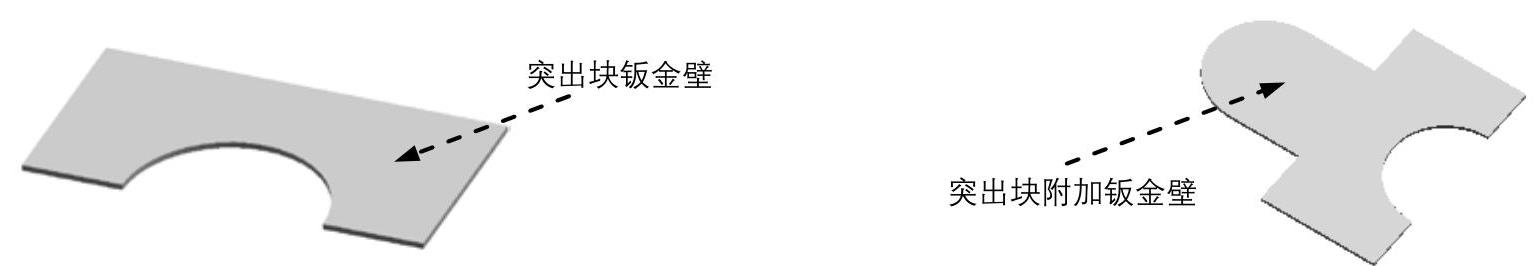

图8.2.1 突出块钣金壁

（一）创建“平板”的两种类型

选择下拉菜单命令后，系统弹出图8.2.2a所示的“突出块”对话框（一），创建完成后再次选择下拉菜单命令时，系统弹出图8.2.2b所示的“突出块”对话框（二）。

图8.2.2 “突出块”对话框

图8.2.2a所示的“突出块”对话框（一）中的选项的说明如下。

◆ 区域：该区域的下拉列表中有和选项，用以定义钣金壁的厚度。

● 选项：选择该选项时，用于创建基础突出块钣金壁。

● 选项：选择该选项时，在已有的钣金壁的表面创建突出块钣金壁，其壁厚与基础钣金壁相同。注意只有在部件中已存在基础钣金壁特征时，此选项才会出现。

◆ 区域：该区域用于定义突出块的截面曲线，截面曲线必须是封闭的曲线。

◆ 区域：该区域用于定义突出块的厚度及厚度方向。

● 文本框：可在该区域中输入数值以定义突出块的厚度。

● 按钮：单击按钮，可使钣金材料的厚度方向发生反转。

（二）创建平板的一般过程

基本突出块是创建一个平整的钣金基础特征，在创建钣金零件时，需要先绘制钣金壁的正面轮廓草图（必须为封闭的线条），然后给定钣金壁厚度值即可。次要突出块是在已有的钣金壁上创建平整的钣金薄壁材料，其壁厚无须用户定义，系统自动设定为与已存在钣金壁的厚度相同。

1.创建基本突出块

下面以图8.2.3所示的模型为例，来说明创建基础突出块钣金壁的一般操作过程。

新建文件。

（1）选择下拉菜单命令，系统弹出“新建”对话框。

（2）在选项卡区域下的列表中选择模板；在对话框的文本框中输入文件名称tack；单击文本框后面的按钮，选择文件保存路径D：\ugxc10\work\ch09.02.01。

选择命令。选择下拉菜单命令，系统弹出“突出块”对话框。(www.chuimin.cn)

定义平板截面。单击按钮，选取XY平面为草图平面，单击按钮，绘制图8.2.4所示的截面草图，选择下拉菜单命令，退出草图环境。

定义厚度。厚度方向采用系统默认的矢量方向，单击文本框右侧的按钮，在弹出的菜单中选择选项，然后再在文本框中输入数值3.0。

说明

厚度方向可以通过单击“突出块”对话框中的按钮来调整。

在“突出块”对话框中单击按钮，完成特征的创建。

保存零件模型。选择下拉菜单命令，即可保存零件模型。

图8.2.3 创建基础平板钣金壁

图8.2.4 截面草图

2.创建次要突出块

下面继续以上一部分所创建的模型为例，来说明创建次要突出块的一般操作过程。

选择命令。选择下拉菜单命令，系统弹出“突出块”对话框。

定义平板类型。在“突出块”对话框的区域的下拉列表中选择选项。

定义平板截面。单击按钮，选取图8.2.5所示的模型表面为草图平面，单击按钮，绘制图8.2.6所示的截面草图。

在“突出块”对话框中单击按钮，完成特征的创建。

保存零件模型。选择下拉菜单命令，即可保存零件模型。

图8.2.5 创建附加平板

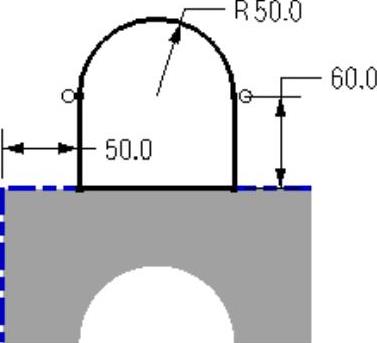

图8.2.6 截面草图
