【摘要】：边倒圆可以使至少由两个面共享的选定边缘变光滑。倒圆时，就像它沿着被倒圆角的边缘滚动一个球，同时使球始终与在此边缘处相交的各个面接触。在绘图区选取图6.7.1a所示的边线，在区域的文本框中输入5.0。选择下拉菜单命令，系统弹出“边倒圆”对话框。

边倒圆可以使至少由两个面共享的选定边缘变光滑。倒圆时，就像它沿着被倒圆角的边缘（圆角半径）滚动一个球，同时使球始终与在此边缘处相交的各个面接触。

1.恒定半径方式

创建图6.7.1所示的恒定半径方式边倒圆的一般操作过程如下。

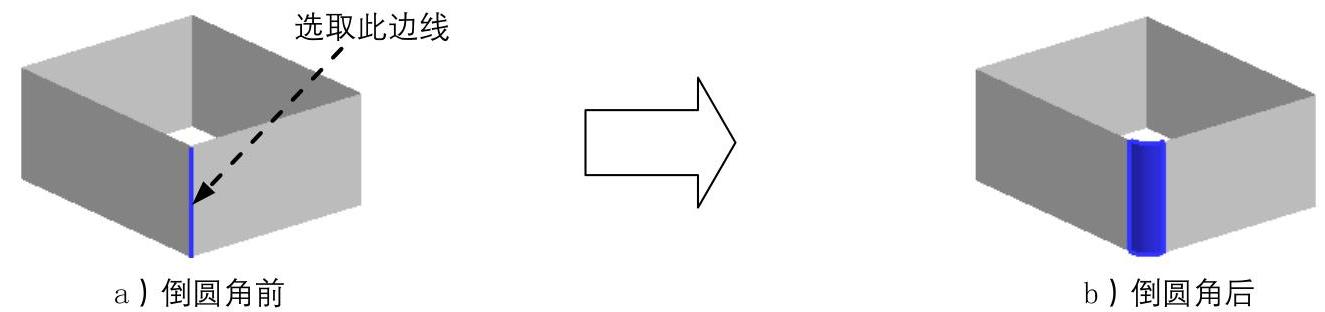

图6.7.1 恒定半径方式边倒圆

978-7-111-50520-4-Chapter06-1041.jpg打开文件D:\ugxc10\work\ch06.07.01\blend.prt。

978-7-111-50520-4-Chapter06-1042.jpg选择下拉菜单978-7-111-50520-4-Chapter06-1043.jpg978-7-111-50520-4-Chapter06-1044.jpg978-7-111-50520-4-Chapter06-1045.jpg978-7-111-50520-4-Chapter06-1046.jpg978-7-111-50520-4-Chapter06-1047.jpg命令（或单击978-7-111-50520-4-Chapter06-1048.jpg按钮），系统弹出“边倒圆”对话框。

978-7-111-50520-4-Chapter06-1049.jpg在绘图区选取图6.7.1a所示的边线，在978-7-111-50520-4-Chapter06-1050.jpg区域的978-7-111-50520-4-Chapter06-1051.jpg文本框中输入5.0。

978-7-111-50520-4-Chapter06-1052.jpg单击“边倒圆”对话框中的978-7-111-50520-4-Chapter06-1053.jpg按钮，完成恒定半径方式的边倒圆操作。

2.变半径方式(www.chuimin.cn)

下面通过变半径方式创建图6.7.2所示的边倒圆。

978-7-111-50520-4-Chapter06-1054.jpg打开文件D:\ugxc10\work\ch06.07.01\blend-02.prt。

978-7-111-50520-4-Chapter06-1055.jpg选择下拉菜单978-7-111-50520-4-Chapter06-1056.jpg978-7-111-50520-4-Chapter06-1057.jpg978-7-111-50520-4-Chapter06-1058.jpg978-7-111-50520-4-Chapter06-1059.jpg978-7-111-50520-4-Chapter06-1060.jpg命令，系统弹出“边倒圆”对话框。

978-7-111-50520-4-Chapter06-1061.jpg在绘图区选取图6.7.2a所示的边线，在978-7-111-50520-4-Chapter06-1062.jpg区域中单击978-7-111-50520-4-Chapter06-1063.jpg按钮，选取图6.7.2a所示的边线的左端点，在978-7-111-50520-4-Chapter06-1064.jpg文本框中输入数值5，在978-7-111-50520-4-Chapter06-1065.jpg文本框中选择978-7-111-50520-4-Chapter06-1066.jpg选项，在978-7-111-50520-4-Chapter06-1067.jpg文本框中输入数值100。

978-7-111-50520-4-Chapter06-1068.jpg单击图6.7.2a所示的边线的中点，在系统弹出的978-7-111-50520-4-Chapter06-1069.jpg文本框中输入数值15，在978-7-111-50520-4-Chapter06-1070.jpg文本框中输入数值50。

978-7-111-50520-4-Chapter06-1071.jpg单击图6.7.2a所示的边线的右端点，在系统弹出的978-7-111-50520-4-Chapter06-1072.jpg文本框中输入数值5，在978-7-111-50520-4-Chapter06-1073.jpg文本框中输入数值0。

978-7-111-50520-4-Chapter06-1074.jpg单击“边倒圆”对话框中的978-7-111-50520-4-Chapter06-1075.jpg按钮，完成变半径边倒圆操作。


图6.7.2 变半径方式边倒圆
