曲面的延伸就是在现有曲面的基础上，通过曲面的边界或曲面上的曲线进行延伸，扩大曲面。曲面的一般延伸有“边”和“拐角”两种方式，下面将分别介绍这两种延伸方式的一般用法。

1.“边”延伸

“边”延伸是以参考曲面（被延伸的曲面）的边缘拉伸一个曲面，拉伸方向与曲面的切线方向相同，因而所生成的曲面与参考曲面相切。图6.5.19所示的延伸曲面的一般操作过程如下：

图6.5.19 曲面延伸的创建

打开文件D:\ugxc10\work\ch06\.05.03\extension_1.prt。

在“曲面”工具栏中单击“延伸曲面”按钮，系统弹出图6.5.20所示的“延伸曲面”对话框。

定义延伸类型。在“延伸曲面”对话框的下拉列表中选择选项。

选取要延伸的边。在图形区选取图6.5.21所示的曲面边线作为延伸边线。

定义延伸方式。在“延伸曲面”对话框的下拉列表中选择选项，在下拉列表中选择选项，如图6.5.20所示。

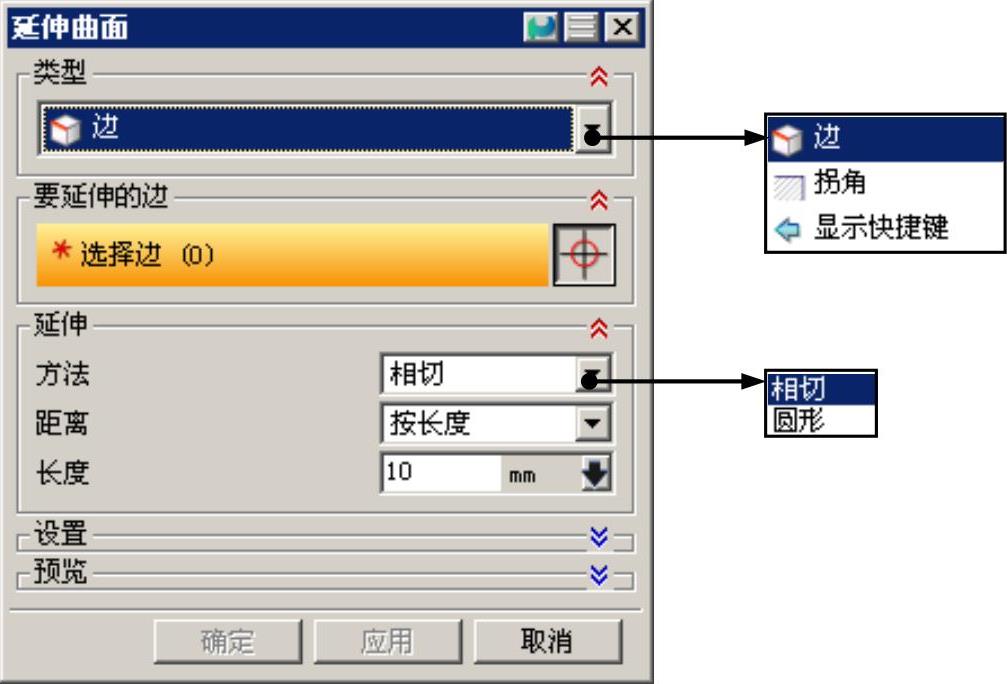

图6.5.20 “延伸曲面”对话框

图6.5.21 选取延伸边线

定义延伸长度。在“延伸曲面”对话框中单击文本框后的按钮，系统弹出图6.5.22所示的快捷菜单。在该快捷菜单中选择命令，系统弹出图6.5.23所示的“测量距离”对话框。在图形区选取图6.5.24所示的曲面边线和基准平面1作为测量对象，单击“测量距离”对话框中的按钮，系统返回到“延伸曲面”对话框。

单击按钮，完成延伸曲面的创建。

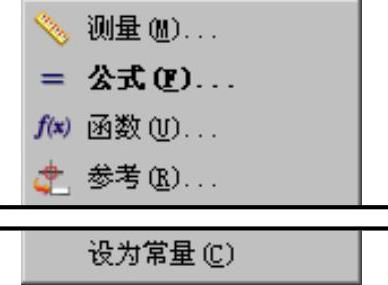

图6.5.22 快捷菜单

(www.chuimin.cn)

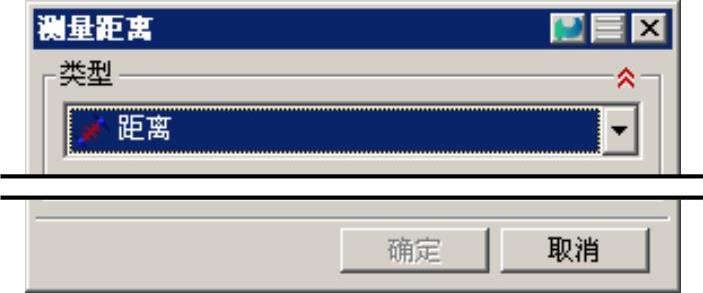

图6.5.23 “测量距离”对话框

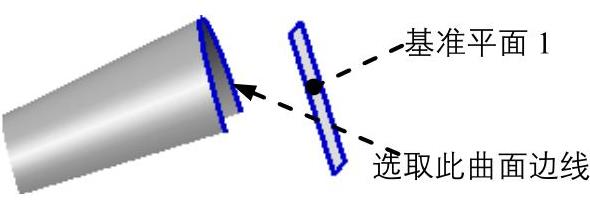

图6.5.24 选取特征

2.“拐角”延伸

“拐角”延伸可以在曲面拐角处创建延伸曲面。下面以图6.5.25所示的延伸曲面为例介绍“拐角”延伸的一般操作过程。

打开文件D:\ugxc10\work\ch06.05.03\extension_2.prt。

在“曲面”工具栏中单击“延伸曲面”按钮，系统弹出图6.5.26所示的“延伸曲面”对话框。

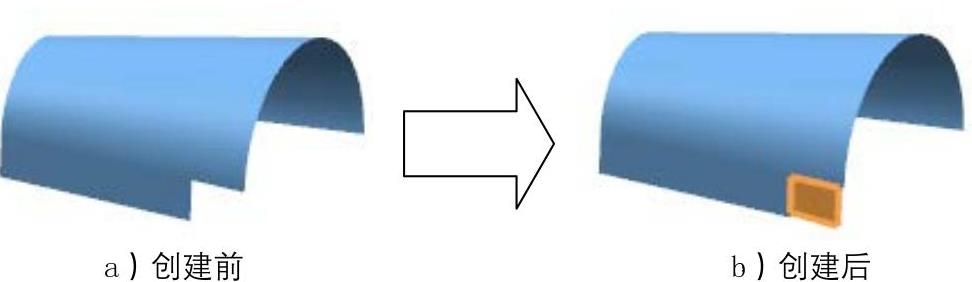

图6.5.25 创建延伸曲面

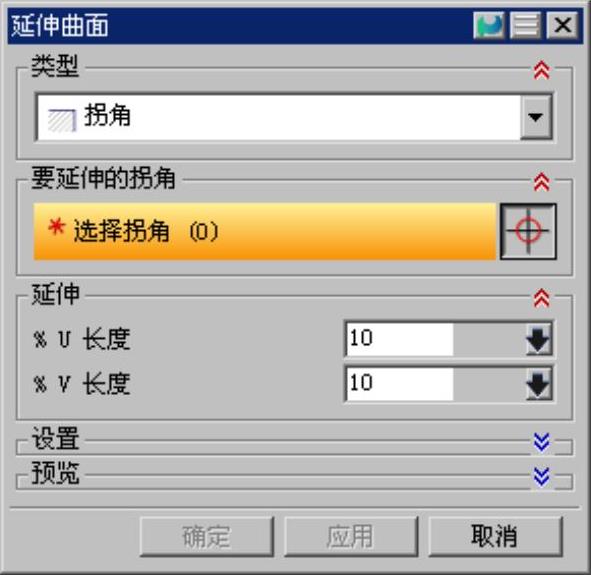

图6.5.26 “延伸曲面”对话框

图6.5.27 选取延伸拐角

定义延伸类型。在“延伸曲面”对话框的下拉列表中选择选项。

选取要延伸的拐角。在图形区选取图6.5.27所示的曲面拐角为延伸拐角。

定义延伸长度。在对话框中区域的文本框中输入10，在文本框中输入25。

单击按钮，完成延伸曲面的创建。
