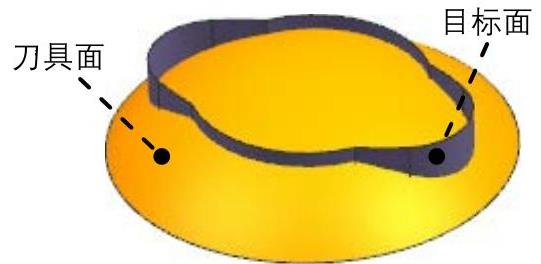

【摘要】：图6.5.4 一般的曲面修剪图6.5.5 截面草图定义拉伸参数。选择下拉菜单命令，系统弹出图6.5.7所示的“修剪片体”对话框。图6.5.12 选择要分割的曲面图6.5.13 选择曲线串图6.5.14 曲面分割预览在“分割面”对话框中单击按钮，完成曲面的分割操作。下面将以图6.5.16所示的修剪与延伸曲面为例，来说明“制作拐角”修剪与延伸方式的一般操作过程。图6.5.15 “修剪和延伸”对话框图6.5.16 修剪与延伸曲面定义刀具面。

1.一般的曲面修剪

一般的曲面修剪就是在进行拉伸、旋转等操作时，通过布尔求差运算将选定曲面上的某部分去除。下面以图6.5.4所示的曲面的修剪为例，说明一般的曲面修剪的操作过程。

打开文件D:\ugxc10\work\ch06.05.02\trim.prt。

选择命令。选择下拉菜单命令，系统弹出“拉伸”对话框。

定义拉伸截面。选取XY基准平面作为草图平面，绘制图6.5.5所示的截面草图。

说明

本例中的曲面存在收敛点，无法直接加厚，所以在加厚之前必须通过修剪、补片和缝合等操作去除收敛点。

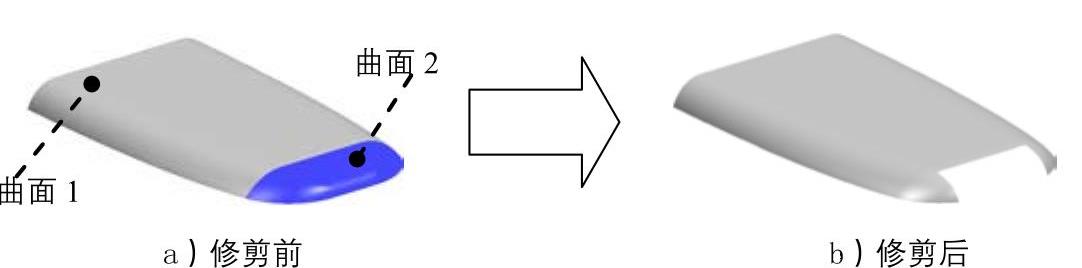

图6.5.4 一般的曲面修剪

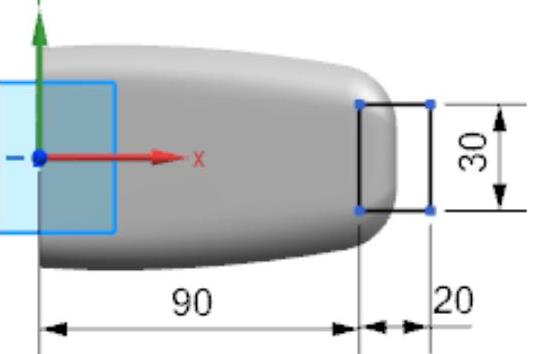

图6.5.5 截面草图

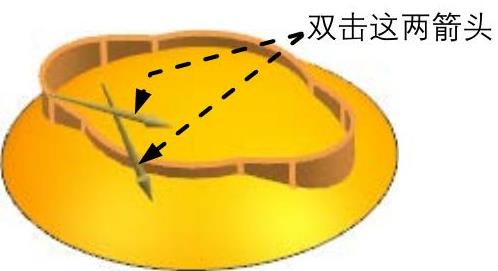

定义拉伸参数。在对话框区域的下拉列表中选择选项，并在其下的文本框中输入数值0；在区域的下拉列表中选择选项，并在其下的文本框中输入数值15；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，在图形区选取图6.5.4a所示的曲面2作为求差对象；单击按钮完成曲面的修剪。

2.修剪片体

修剪片体就是通过一些曲线和曲面作为边界，对指定的曲面进行修剪，形成新的曲面边界。所选的边界可以在将要修剪的曲面上，也可以在曲面之外通过投影方向来确定修剪的边界。图6.5.6所示的曲面修剪的一般过程如下。

打开文件D:\ugxc10\work\ch06.05.02\trim_surface.prt。

选择下拉菜单命令，系统弹出图6.5.7所示的“修剪片体”对话框。

在图形区选取需要修剪的曲面和修剪边界，如图6.5.8所示。

设置对话框选项。在“修剪片体”对话框中的下拉列表中选择选项，选择选项组中的单选按钮，如图6.5.7所示。

在“修剪片体”对话框中单击按钮，完成曲面的修剪。

图6.5.6 修剪片体

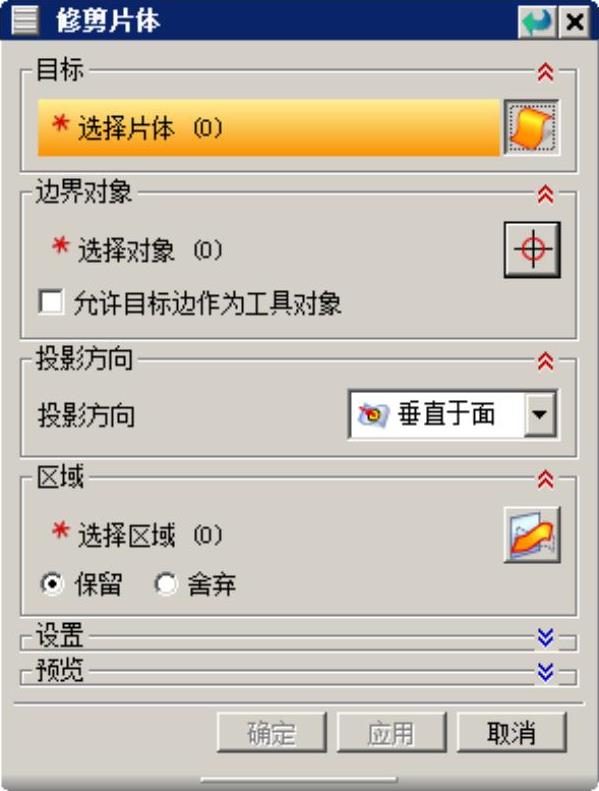

图6.5.7 “修剪片体”对话框

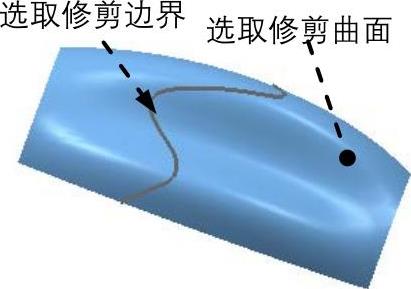

图6.5.8 选取修剪曲面和修剪边界

注意

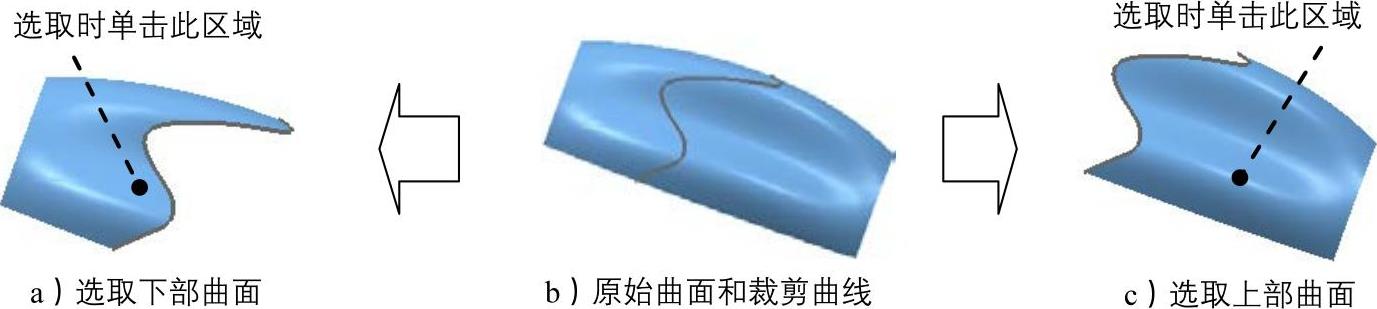

在选取需要修剪的曲面时，如果选取曲面的位置不同，修剪的结果也将截然不同，如图6.5.9所示。

图6.5.9 裁剪曲面的不同效果

图6.5.7所示的“修剪片体”对话框中的部分选项说明如下。

◆ 下拉列表：定义要做标记的曲面的投影方向。该下拉列表包含、和两个选项。

◆ 选项组：

● ：定义修剪曲面是选定的保留区域。

● ：定义修剪曲面是选定的舍弃区域。

3.分割表面(www.chuimin.cn)

分割表面就是用多个分割对象，如曲线、边缘、面、基准平面或实体，把现有体的一个面或多个面进行分割。在这个操作中，要分割的面和分割对象是关联的，即如果任一输入对象被更改，那么结果也会随之更新。图6.5.10所示的曲面分割的一般步骤如下。

打开文件D:\ugxc10\work\ch06.05.02\divide-face.prt。

选择下拉菜单命令，系统弹出图6.5.11所示的“分割面”对话框。

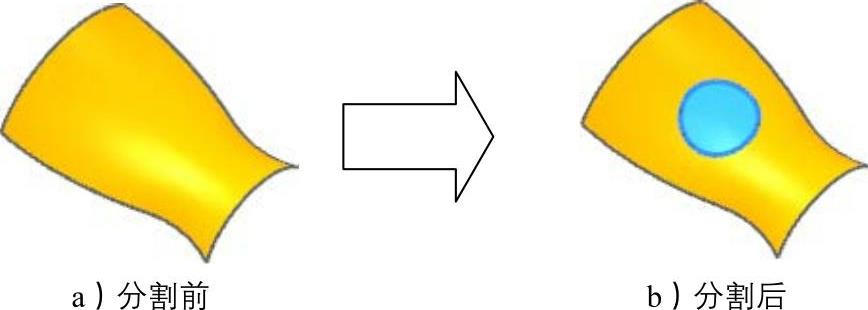

图6.5.10 分割表面

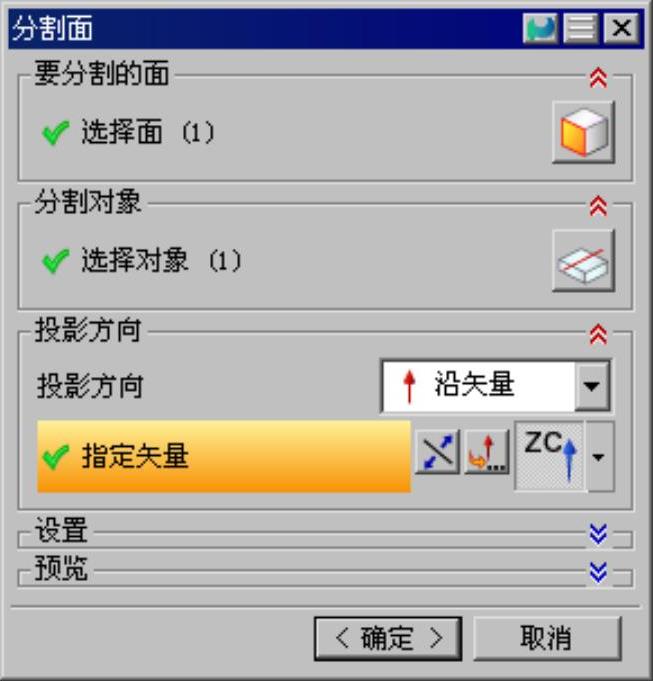

图6.5.11 “分割面”对话框

定义需要分割的面。在图形区选取图6.5.12所示的曲面为被分割的曲面，单击鼠标中键确认。

定义分割对象。在图形区选取图6.5.13所示的曲线串为分割对象。

定义投影方向。在对话框区域的下拉列表中选择选项，在下拉列表中选择选项并单击按钮，此时生成图6.5.14所示的曲面分割预览。

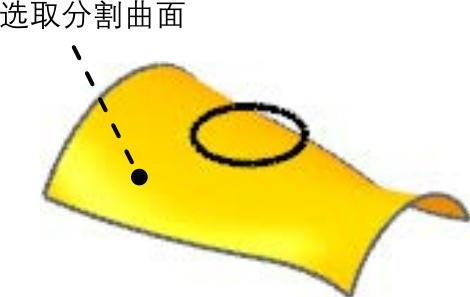

图6.5.12 选择要分割的曲面

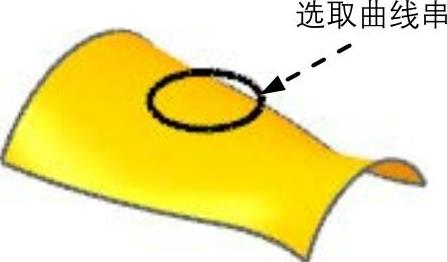

图6.5.13 选择曲线串

图6.5.14 曲面分割预览

在“分割面”对话框中单击按钮，完成曲面的分割操作。

4.修剪与延伸

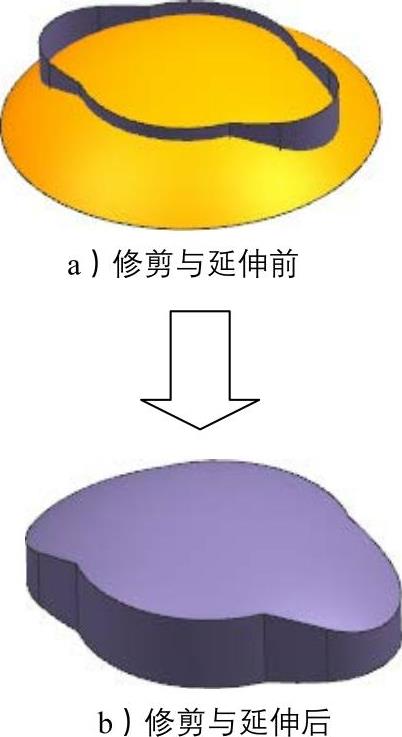

使用命令可以创建修剪曲面，也可以通过延伸所选定的曲面创建拐角，以达到修剪或延伸的效果。选择下拉菜单命令，系统弹出图6.5.15所示的“修剪和延伸”对话框。该对话框提供了“距离”“百分比”“直至选定对象”和“制作拐角”等方式。“距离”和“百分比”方式与下一节中“相切的”延伸用法相同，这里不作介绍。下面将以图6.5.16所示的修剪与延伸曲面为例，来说明“制作拐角”修剪与延伸方式的一般操作过程。
