UGNX10.0应用技巧：偏置曲面的创建

2023-10-17 理论教育 版权反馈
【摘要】：曲面的偏置用于创建一个或多个现有面的偏置曲面，从而得到新的曲面。图6.5.1 偏置曲面的创建图6.5.2 偏置方向（一）定义偏置方向。图6.5.3 偏置面选择下拉菜单命令，系统弹出“偏置面”对话框。在图形区选取图6.5.3a所示的曲面，在“偏置面”对话框的文本框中输入数值10，并单击“反向”按钮，单击按钮，完成曲面的偏置操作。

曲面的偏置用于创建一个或多个现有面的偏置曲面，从而得到新的曲面。下面分别对创建偏置曲面和偏置面进行介绍。

1.创建偏置曲面

下面以图6.5.1所示的偏置曲面为例，说明其一般创建过程。

978-7-111-50520-4-Chapter06-794.jpg打开文件D:\ugxc10\work\ch06.05.01offset_surface.prt。

978-7-111-50520-4-Chapter06-795.jpg选择下拉菜单978-7-111-50520-4-Chapter06-796.jpg978-7-111-50520-4-Chapter06-797.jpg978-7-111-50520-4-Chapter06-798.jpg978-7-111-50520-4-Chapter06-799.jpg978-7-111-50520-4-Chapter06-800.jpg命令，系统弹出“偏置曲面”对话框。

978-7-111-50520-4-Chapter06-801.jpg在图形区选取图6.5.2所示的曲面，系统弹出978-7-111-50520-4-Chapter06-802.jpg文本框，同时图形区中出现曲面的偏置方向。

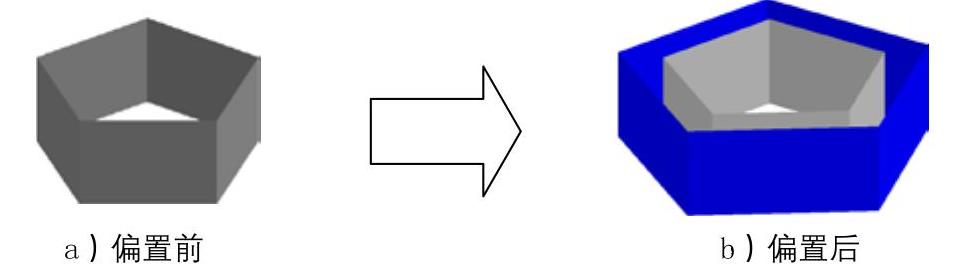

图6.5.1 偏置曲面的创建

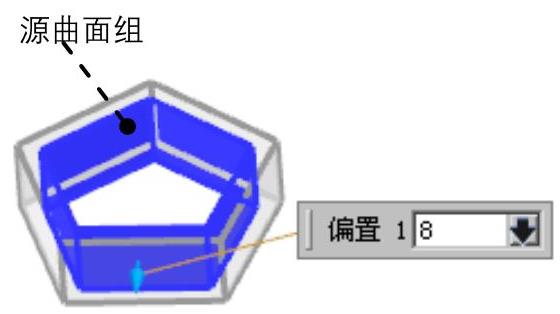

图6.5.2 偏置方向（一）

978-7-111-50520-4-Chapter06-805.jpg定义偏置方向。单击“偏置曲面”对话框中的“反向”按钮978-7-111-50520-4-Chapter06-806.jpg，定义偏置方向如图6.5.2所示。(www.chuimin.cn)

978-7-111-50520-4-Chapter06-807.jpg定义偏置的距离。在弹出的978-7-111-50520-4-Chapter06-808.jpg文本框中输入偏置距离值8，单击鼠标中键确认。在“偏置曲面”对话框中单击978-7-111-50520-4-Chapter06-809.jpg按钮，完成偏置曲面的创建。

2.偏置面

偏置面是将用户选定的面沿着其法向方向偏置一段距离，这一过程不会产生新的曲面。

下面以图6.5.3所示的模型为例，说明创建偏置面的一般操作过程。

978-7-111-50520-4-Chapter06-810.jpg打开文件D:\ugxc10\work\ch06.05.01\offset_surface.prt。

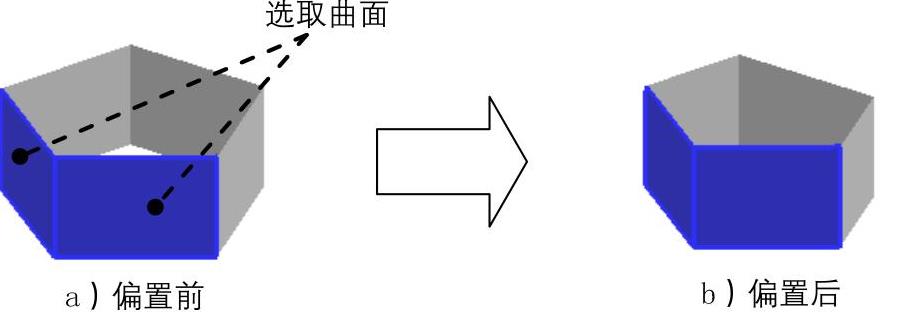

图6.5.3 偏置面

978-7-111-50520-4-Chapter06-812.jpg选择下拉菜单978-7-111-50520-4-Chapter06-813.jpg978-7-111-50520-4-Chapter06-814.jpg978-7-111-50520-4-Chapter06-815.jpg978-7-111-50520-4-Chapter06-816.jpg978-7-111-50520-4-Chapter06-817.jpg命令，系统弹出“偏置面”对话框。

978-7-111-50520-4-Chapter06-818.jpg在图形区选取图6.5.3a所示的曲面，在“偏置面”对话框的978-7-111-50520-4-Chapter06-819.jpg文本框中输入数值10，并单击“反向”按钮978-7-111-50520-4-Chapter06-820.jpg，单击978-7-111-50520-4-Chapter06-821.jpg按钮，完成曲面的偏置操作。
