高级空间曲线在曲面建模中的使用非常频繁，主要包括螺旋线、样条曲线、二次曲线、规律曲线和文本曲线等。下面将分别对其进行介绍。

1.样条曲线

样条曲线的创建方法有四种：根据极点、通过点、拟合和垂直于平面。下面将对“根据极点”和“通过点”两种方法进行说明，通过下面的两个例子可以观察出两种方法创建的样条曲线——“根据极点”和“通过点”两个命令对曲线形状的控制不同。

方法一：根据极点

“根据极点”是指样条曲线不通过极点，其形状由极点形成的多边形控制。用户可以对曲线类型、曲线阶次等相关参数进行编辑。下面通过创建图6.1.15所示的样条曲线，来说明使用“根据极点”命令创建样条曲线的一般过程。

打开文件D:\ugxc10\work\ch06.01.02\spline-01.prt。

选择命令。选择下拉菜单命令，系统弹出“样条”对话框。

注意

“样条”命令系统默认不在“插入”下拉菜单中，要想用此命令，需通过定制命令将其调出来。具体的定制方法参见本书其他章节内容。

定义方式。在“样条”对话框中单击按钮，系统弹出“根据极点生成样条”对话框。

在“根据极点生成样条”对话框中单击按钮，系统弹出“点”对话框。

定义极点。在“点”对话框的区域下拉列表中选择选项，依次选择图6.1.16所示的点（点1、点2、点3、点4和点5，点的顺序不同生，成的曲线形状也不同，如图6.1.17所示），单击按钮；系统弹出“指定点”对话框。

在“指定点”对话框中单击按钮。系统重新弹出“点”对话框，单击按钮，完成样条曲线的创建。

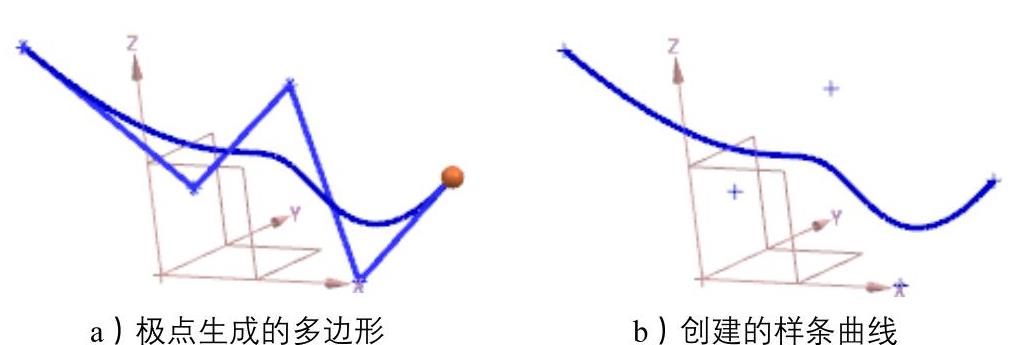

图6.1.15 使用“根据极点”命令创建样条曲线

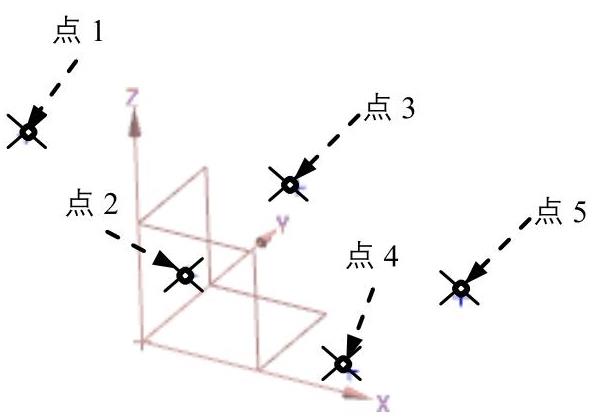

图6.1.16 定义极点

说明

在本例中点的组合顺序还有多种，在此仅以一种情况说明选点顺序对样条曲线形状的影响。本例中的极点是通过现有点选取的，同样也可通过输入点的坐标值来确定点的位置。

方法二：通过点

样条曲线的形状除了可以通过极点来控制外，还可以通过样条曲线所通过的点（即样条曲线的定义点）来更精确地控制。下面通过创建图6.1.18所示的样条曲线来说明利用“通过点”命令创建样条曲线的一般步骤。

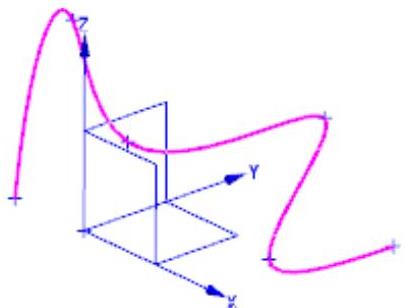

图6.1.17 选点顺序不同生成的样条曲线

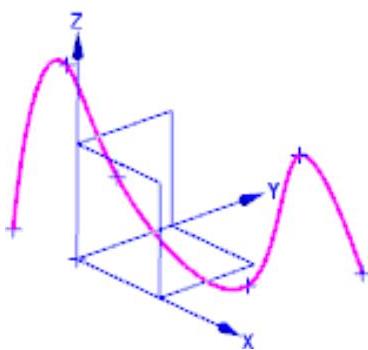

图6.1.18 使用“通过点”命令创建样条曲线

打开文件D:\ugxc10\ch06.01.02\spline_02.prt。

选择命令。选择下拉菜单命令，系统弹出“样条”对话框。

定义方式。在对话框中单击按钮，系统弹出“通过点生成样条”对话框。

在“通过点生成样条”对话框中单击按钮，系统弹出“样条”对话框，单击按钮，系统弹出“点”对话框。

定义点。在“点”对话框的区域下拉列表中选择选项，依次选择图6.1.19所示的点（点1、点2、点3、点4、点5和点6，点的顺序不同，生成的曲线形状也不同，如图6.1.20所示），单击按钮；系统弹出“指定点”对话框。

图6.1.19 定义点

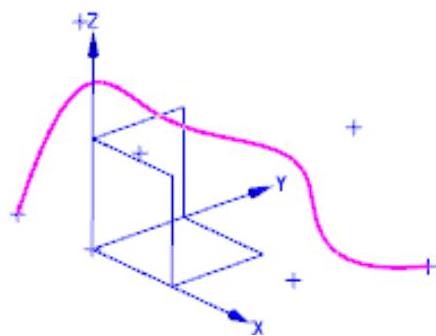

图6.1.20 选点顺序不同生成的样条

在“指定点”对话框中单击按钮，系统重新弹出“通过点生成样条”对话框，单击按钮，完成样条曲线的创建；单击按钮退出对话框。

说明

在“样条”对话框中还可以通过、、命令选取点；以上三种命令只是在选点的方式上有所不同；在选择点后都要指定起点和终点，依此系统生成不同的曲线。选点的多少，起点、终点的不同也都有不同的曲线生成。以下是利用命令创建的曲线，起点、终点的选择不同（图6.1.21和图6.1.22）。

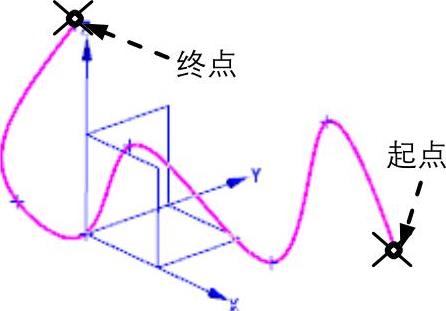

图6.1.21 利用“全部成链”命令创建的曲线（一）

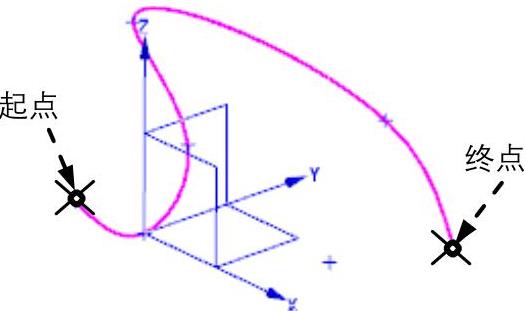

图6.1.22 利用“全部成链”命令创建的曲线（二）

2.螺旋线

在建模或者造型过程中，螺旋线经常被用到。UG NX 10.0通过定义转数、螺距、半径方式、旋转方向和方位等参数来生成螺旋线。创建螺旋线的方法有两种：输入半径方法和使用规律曲线方法。下面分别对这两种方式进行介绍。

方法一：沿矢量-恒定

图6.1.23所示螺旋线的一般创建过程如下。

打开文件D:\ugxc10\ch06.01.02\helix_01.prt。(www.chuimin.cn)

选择命令。选择下拉菜单命令，系统弹出“螺旋线”对话框。

设置参数。在“螺旋线”对话框中输入图6.1.24所示的参数，其他采用默认设置，单击按钮完成螺旋线的创建。

说明

因为本例中使用当前的WCS作为螺旋线的方位，使用当前的XC=0、YC=0和ZC=0作为默认原点，所以在此没有定义方位和原点的操作。

图6.1.23 螺旋线

图6.1.24 “螺旋线”对话框

图6.1.24所示的“螺旋线”对话框中部分选项的功能说明如下。

◆ ：该下拉列表中用于选择创建螺旋线的类型。其中包括和两种类型。

● ：使用沿某一矢量方向的方式构造螺旋线。

● ：使用沿脊线的方式构造螺旋线。

◆ 区域：定义螺旋线的轴线方向及起始中心位置点。

◆ 区域：用于定义螺旋线的半径或直径的大小以及其变化规律。

◆ 区域：用于定义螺旋线的螺距。

◆ 区域：用于确定螺旋线长度方法的类型。其中包括和两种类型。

● ：选择该选项后，需要定义螺旋线的起始限制和终止限制长度。

● ：选择该选项后，需要在文本框中输入螺旋线的圈数。

◆ 下拉列表：用于定义螺旋线的旋转方向。

● ：选择该选项创建的螺旋线是右旋的。

● ：选择该选项创建的螺旋线是左旋的。

方法二：沿矢量-线性

创建使用规律曲线方式创建螺旋线的一般操作步骤如下（图6.1.25）。

新建三维模型文件，文件名为helix_1.prt。

选择下拉菜单命令，系统弹出“螺旋线”对话框。

定义螺旋线半径。在对话框区域选中单选项，在其下方的下拉列表中选择选项。然后在文本框中输入1，在文本框中输入2。

在区域的下拉列表中选择选项，然后在的文本框中输入5，单击按钮。

3.文本曲线

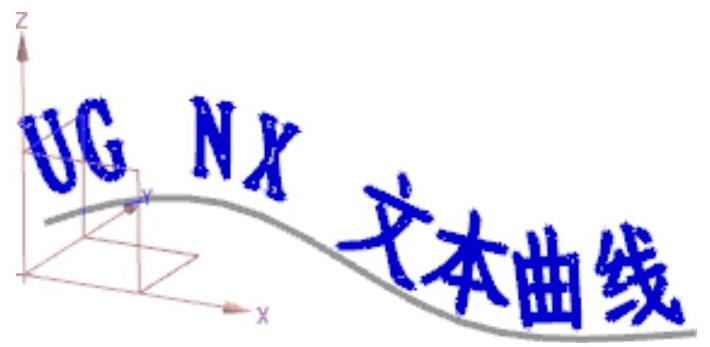

使用命令，可将本地Windows字体库的True Type字体中的“文本”生成NX曲线。无论何时需要文本，都可以将此功能作为部件模型中的一个设计元素使用。在“文本”对话框中，允许用户选择Windows字体库中的任何字体，指定字符属性（粗体、斜体、类型、字母）；在“文本”对话框字段中输入文本字符串，并立即在NX部件模型内将字符串转换为几何体。文本将跟踪所选TrueType字体的形状，并使用线条和样条生成文本字符串的字符外形，可以在平面、曲线或曲面上放置生成的几何体。下面通过创建图6.1.26所示的文本曲线来说明创建文本曲线的一般步骤。
