UGNX10.0环形阵列操作步骤、参数解析

【摘要】:环形阵列用于将选中的对象从指定的原点开始,绕阵列的中心生成一个等角度间距的环形阵列,下面以一个范例来说明使用变换命令中的环形阵列的操作步骤,如图4.19.13所示。在“变换”对话框(十)中输入图4.19.14所示的参数,单击按钮,系统弹出“变换”对话框(十一)。图4.19.13 环形阵列图4.19.14 “变换”对话框(十)图4.19.14所示的“变换”对话框(十)中各文本框的功能说明如下。

环形阵列用于将选中的对象从指定的原点开始,绕阵列的中心生成一个等角度间距的环形阵列,下面以一个范例来说明使用变换命令中的环形阵列的操作步骤,如图4.19.13所示。

978-7-111-50520-4-Chapter04-1363.jpg打开文件D:\ugxc10\work\ch04.19.04\round_array.prt。

978-7-111-50520-4-Chapter04-1364.jpg选择下拉菜单978-7-111-50520-4-Chapter04-1365.jpg978-7-111-50520-4-Chapter04-1366.jpg978-7-111-50520-4-Chapter04-1367.jpg命令,选取图4.19.13a所示的圆环,在“变换”对话框(二)中单击978-7-111-50520-4-Chapter04-1368.jpg按钮,系统弹出“点”对话框。

978-7-111-50520-4-Chapter04-1369.jpg在“点”对话框中设置环形阵列参考点的坐标值为(0,-30,0),阵列原点的坐标值为(0,0,0),单击978-7-111-50520-4-Chapter04-1370.jpg按钮,系统弹出图4.19.14所示的“变换”对话框(十)。

978-7-111-50520-4-Chapter04-1371.jpg定义阵列参数。在“变换”对话框(十)中输入图4.19.14所示的参数,单击978-7-111-50520-4-Chapter04-1372.jpg按钮,系统弹出“变换”对话框(十一)。

978-7-111-50520-4-Chapter04-1373.jpg根据系统978-7-111-50520-4-Chapter04-1374.jpg的提示,单击978-7-111-50520-4-Chapter04-1375.jpg按钮,完成环形阵列操作。

978-7-111-50520-4-Chapter04-1376.jpg单击978-7-111-50520-4-Chapter04-1377.jpg按钮,关闭“变换”对话框(十一)。

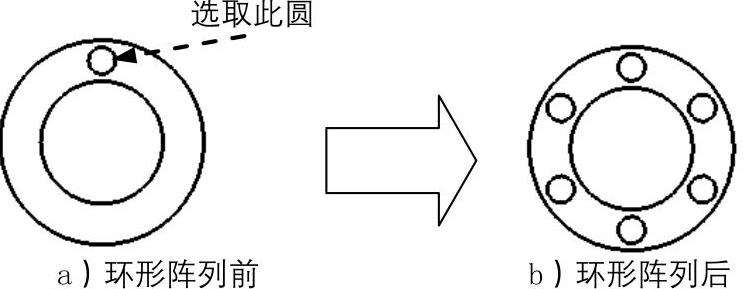

图4.19.13 环形阵列(www.chuimin.cn)

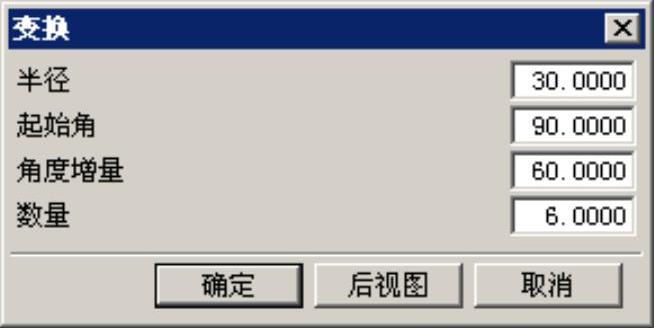

图4.19.14 “变换”对话框(十)

图4.19.14所示的“变换”对话框(十)中各文本框的功能说明如下。

978-7-111-50520-4-Chapter04-1380.jpg文本框:用于设置环形阵列的半径。

978-7-111-50520-4-Chapter04-1381.jpg文本框:用于设置环形阵列的起始角度。

978-7-111-50520-4-Chapter04-1382.jpg文本框:用于设置环形阵列中角度的增量。

978-7-111-50520-4-Chapter04-1383.jpg文本框:用于设置环形阵列中特征的个数。
