比例变换用于对所选对象进行成比例地放大或缩小。下面以一个范例来说明比例变换的操作步骤,如图4.19.1所示。
打开文件D:\ugxc10\work\ch04.19.01\zoom.prt。
选择下拉菜单命令,系统弹出图4.19.2所示的“变换”对话框(一),在图形区选取图4.19.1a所示的实体后,单击按钮,系统弹出图4.19.3所示的“变换”对话框(二)。

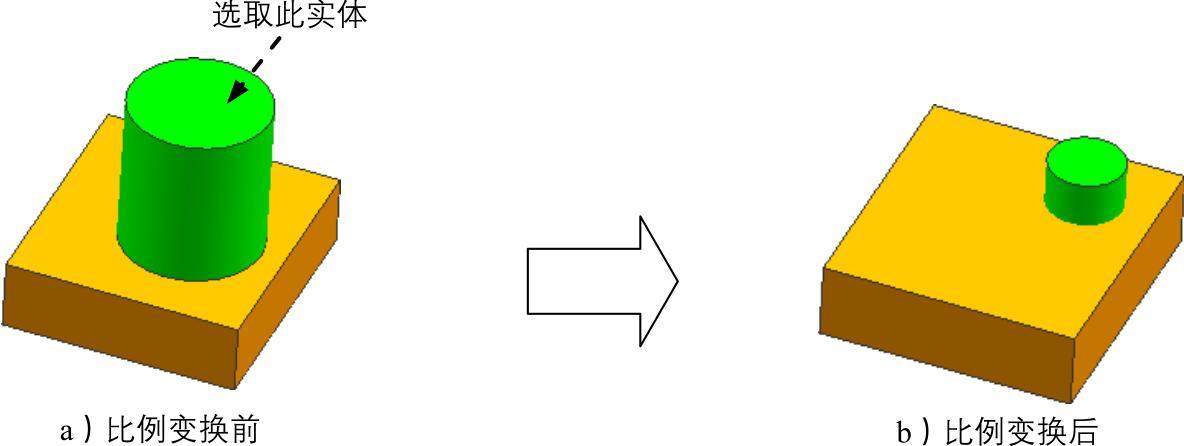

图4.19.1 比例变换
根据系统的提示,单击按钮,系统弹出“点”对话框。
以系统默认的点作为参考点,单击按钮,此时“变换”对话框如图4.19.4所示。
图4.19.2 “变换”对话框(一)

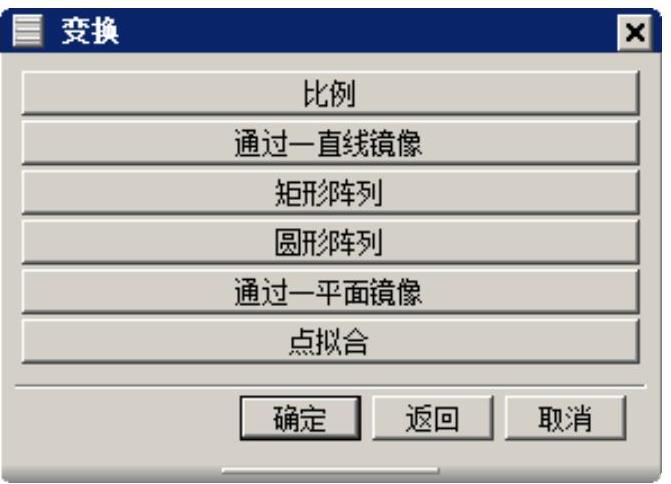

图4.19.3 “变换”对话框(二)
图4.19.3所示的“变换”对话框(二)中按钮的功能说明如下。
◆ 按钮:通过指定参考点和缩放类型及缩放比例值来缩放对象。
◆ 按钮:通过指定一直线为镜像中心线来复制选择的特征。
◆ 按钮:对选定的对象进行矩形阵列操作。
◆ 按钮:对选定的对象进行圆形阵列操作。
◆ 按钮:通过指定一平面为镜像中心线来复制选择的特征。
◆ 按钮:将对象从引用集变换到目标点集。
定义比例参数。在文本框中输入数值0.5,单击按钮,此时“变换”对话框如图4.19.5所示。

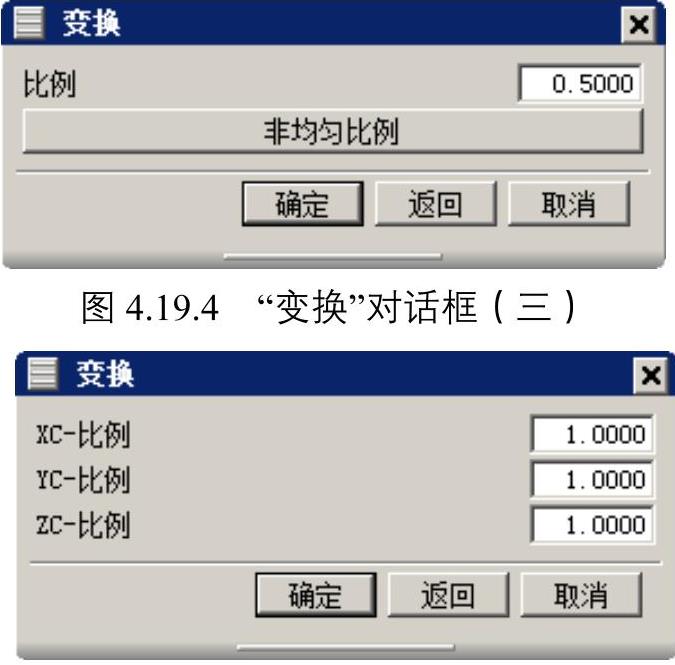

图4.19.4所示的“变换”对话框(三)中各选项的功能说明如下。
◆ 文本框:在此文本框中输入要缩放的比例值。(www.chuimin.cn)
◆ 按钮:此按钮用于对模型的非均匀比例缩放设置。单击此按钮,系统弹出图4.19.6所示的“变换”对话框(五),对话框中的、和文本框中分别输入各自方向上要缩放的比例值。

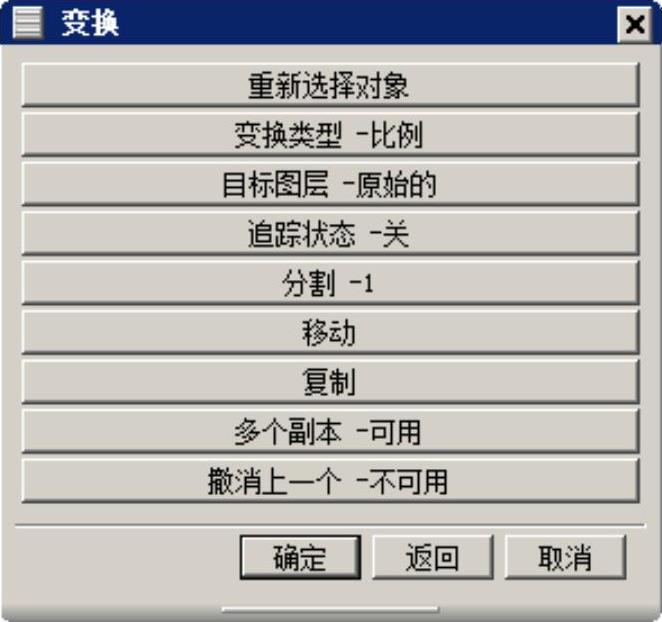

图4.19.5 “变换”对话框(四)
图4.19.6 “变换”对话框(五)
图4.19.5所示的“变换”对话框(四)中按钮的功能说明如下。
◆ 按钮:用于通过“类选择”工具条来重新选择对象。
◆ 按钮:用于修改变换的方法。
◆ 按钮:用于在完成变换以后,选择生成的对象所在的图层。
◆ 按钮:用于设置跟踪变换的过程,但是对于原对象是实体、片体或边界时不可用。
◆ 按钮:用于把变换的距离、角度分割成相等的等份。
◆ 按钮:用于移动对象的位置。
◆ 按钮:用于复制对象。
◆ 按钮:用于复制多个对象。
◆ 按钮:用于取消刚建立的变换。
根据系统的提示,单击按钮,系统弹出图4.19.7所示的“变换”对话框(六)。
单击按钮,系统返回到“变换”对话框(四)。单击按钮,关闭“变换”对话框(四),完成比例变换的操作。

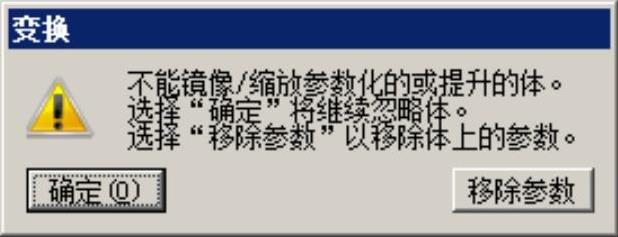

图4.19.7 “变换”对话框(六)
