下面以图4.17.18为例,介绍使用图层工具对模型中的各种特征(草图、基准、曲线)进行隐藏操作。
1创建图层组
打开文件D:\ugxc10\work\ch04.17.7\layer.prt。
选择下拉菜单命令,系统弹出“图层类别”对话框。

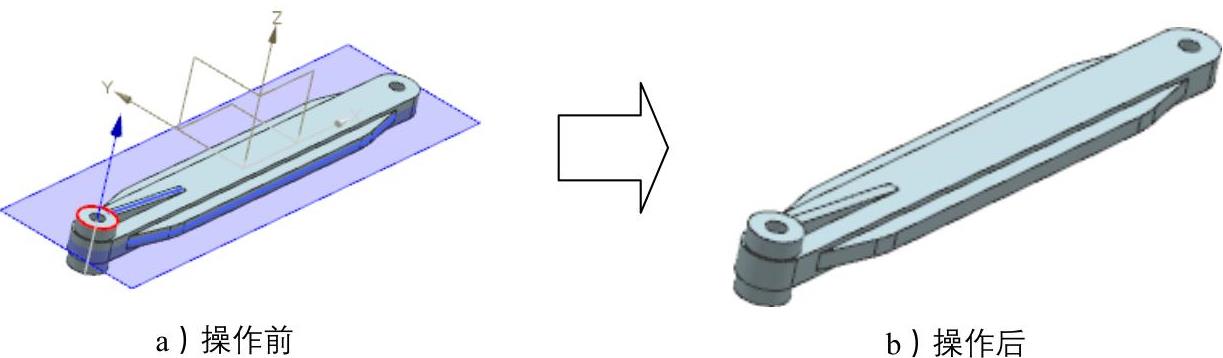

图4.17.18 图层操作
定义图层组名。在对话框的文本框中输入sketches。
添加图层。单击按钮,选取图层1~10,单击按钮,单击对话框中的按钮。
定义其他图层组。参照、添加图层组datum和图层组curves。图层组datum包括图层11~20;图层组curves包括图层21~30,然后单击按钮。
2.将各对象移至图层组
选择下拉菜单命令,系统弹出“类选择”对话框。(www.chuimin.cn)
选择对象类型。在“类选择”对话框中单击“类型过滤器”按钮,系统弹出“根据类型选择”对话框;选择选项,单击按钮,系统重新弹出“类选择”对话框;单击对话框中的“全选”按钮;单击按钮,系统弹出“图层移动”对话框。
选择图层组。在“图层移动”对话框的列表框中选择,然后单击按钮。
参照~将图形区中的基准平面和基准轴添加到图层组datum。
参照~将图形区中的曲线添加到图层组curves。
3.设置图层组
选择下拉菜单命令,系统弹出“图层设置”对话框。
设置图层组状态。选中所有新建的图层对象,单击按钮,将图层组设置为不可见,然后单击按钮,完成图层的设置。
注意
如果前面的所选对象已不可见,则此步就不需要进行操作。
