用户可以使用“三角形加强筋”命令沿着两个面集的交叉曲线来添加三角形加强筋(肋)特征。要创建三角形加强筋特征,首先必须指定两个相交的面集,面集可以是单个面,也可以是多个面;其次要指定三角形加强筋的基本定位点,可以是沿着交叉曲线的点,也可以是交叉曲线和平面相交处的点。下面以图4.15.1所示的模型为例,说明创建三角形加强筋的一般操作过程。

978-7-111-50520-4-Chapter04-965.jpg打开文件D:\ugxc10\ch04.15\heatedly.prt。

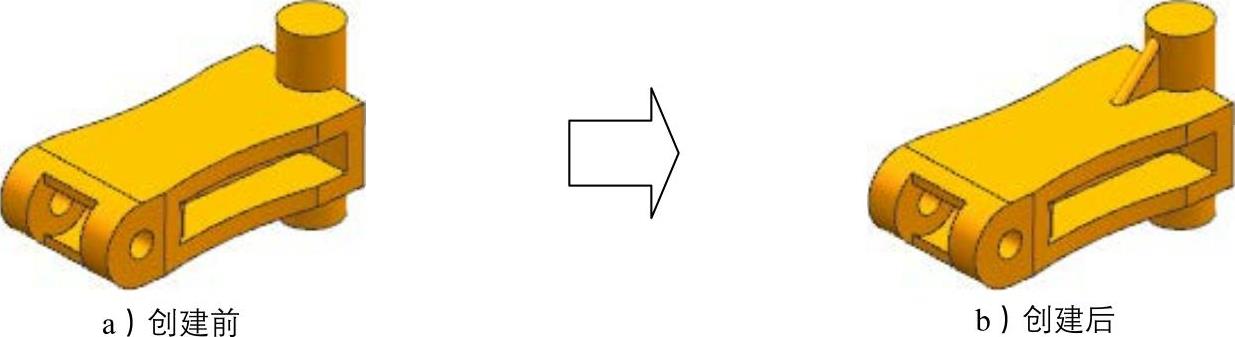

图4.15.1 创建三角形加强筋特征

978-7-111-50520-4-Chapter04-967.jpg选择下拉菜单978-7-111-50520-4-Chapter04-968.jpg978-7-111-50520-4-Chapter04-969.jpg978-7-111-50520-4-Chapter04-970.jpg978-7-111-50520-4-Chapter04-971.jpg978-7-111-50520-4-Chapter04-972.jpg命令,系统弹出图4.15.2所示的“三角形加强筋”对话框。

978-7-111-50520-4-Chapter04-973.jpg定义面集1。选取放置三角形加强筋的第一组面,如图4.15.3所示。

978-7-111-50520-4-Chapter04-974.jpg定义面集2。单击“第二组”按钮978-7-111-50520-4-Chapter04-975.jpg(图4.15.2),选取放置三角形加强筋的第二组面。

978-7-111-50520-4-Chapter04-976.jpg978-7-111-50520-4-Chapter04-977.jpg选项组中选择978-7-111-50520-4-Chapter04-978.jpg方式。

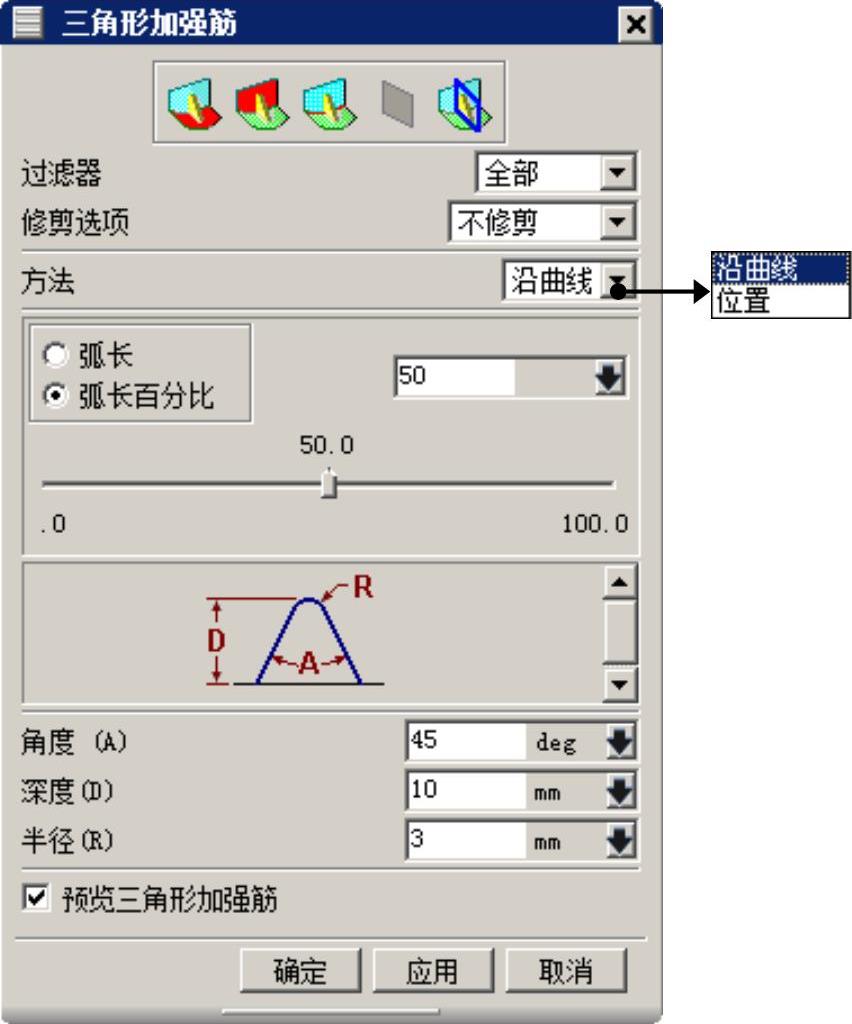

图4.15.2 “三角形加强筋”对话框

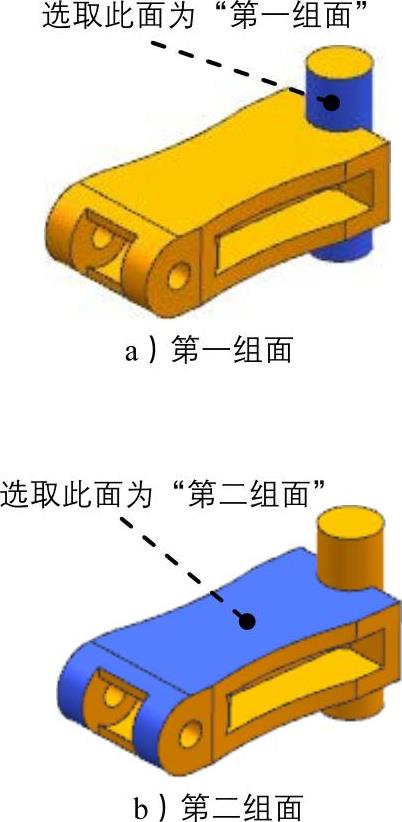

图4.15.3 选取放置面

978-7-111-50520-4-Chapter04-981.jpg定义放置位置。接受系统默认的放置位置(放在正中间)。

978-7-111-50520-4-Chapter04-982.jpg输入参数。在尺寸选项组中的文本框中分别输入角度数值3、深度数值5、半径数值1,此时系统出现加强筋的预览。(www.chuimin.cn)

978-7-111-50520-4-Chapter04-983.jpg单击978-7-111-50520-4-Chapter04-984.jpg按钮,完成三角形加强筋特征的创建。

图4.15.2所示的“三角形加强筋”对话框中主要选项的说明如下。

◆选择步骤:用于选择操作步骤。






978-7-111-50520-4-Chapter04-990.jpg区域:用于定义三角形加强筋的位置。

978-7-111-50520-4-Chapter04-991.jpg:在交叉曲线的任意位置交互式地定义三角形加强筋基点。

978-7-111-50520-4-Chapter04-992.jpg:定义一个可选方式,以查找三角形加强筋的位置,即可以输入坐标或单击位置平面、方位平面。

978-7-111-50520-4-Chapter04-993.jpg单选按钮:该选项用于选择加强筋在交叉曲线上的位置。

◆ “尺寸”区域:用于指定三角形加强筋特征的尺寸。
