在UG NX 10.0中,可以创建两种类型的螺纹。
◆ 符号螺纹:以虚线圆的形式显示在要攻螺纹的一个或几个面上。符号螺纹可使用外部螺纹表文件(可以根据特殊螺纹要求来定制这些文件),以确定其参数。
◆ 详细螺纹:比符号螺纹看起来更真实,但由于其几何形状的复杂性,创建和更新都需要较长的时间。详细螺纹是完全关联的,如果特征被修改,则螺纹也相应更新。可以选择生成部分关联的符号螺纹,或指定固定的长度。部分关联是指如果螺纹被修改,则特征也将更新(但反过来则不行)。
在产品设计时,当需要制作产品的工程图时,应选择符号螺纹;如果不需要制作产品的工程图,而是需要反映产品的真实结构(如产品的广告图和效果图),则选择详细螺纹。
说明
详细螺纹每次只能创建一个,而符号螺纹可以创建多组,而且创建时需要的时间较少。
下面以图4.12.1b所示的零件为例,说明在一个模型上添加螺纹特征(详细螺纹)的一般操作过程。
图4.12.1 添加螺纹特征
1.打开一个已有的零件模型
打开文件D:\ugxc10\work\ch04.12\threads.prt。
2.添加螺纹特征(详细螺纹)
选择命令。选择下拉菜单命令(或在“特征操作”工具条中单击按钮),系统弹出图4.12.2所示的“螺纹”对话框(一)。
选取螺纹的类型。在“螺纹”对话框(一)中选中单选按钮,系统弹出图4.12.3所示的“螺纹”对话框(二)。
定义螺纹的放置。
(1)定义螺纹的放置面。选取图4.12.4所示的柱面为放置面,此时系统自动生成螺纹的方向矢量(图4.12.4)。
(www.chuimin.cn)

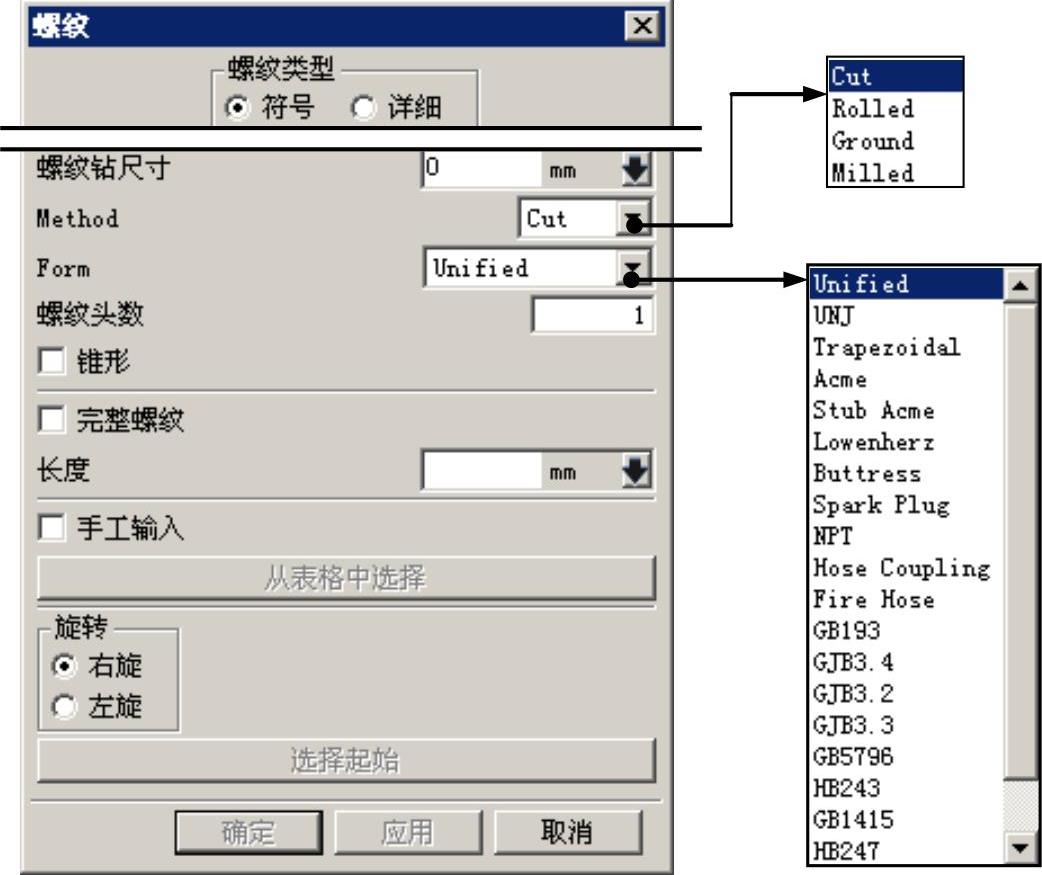

图4.12.2 “螺纹”对话框(一)

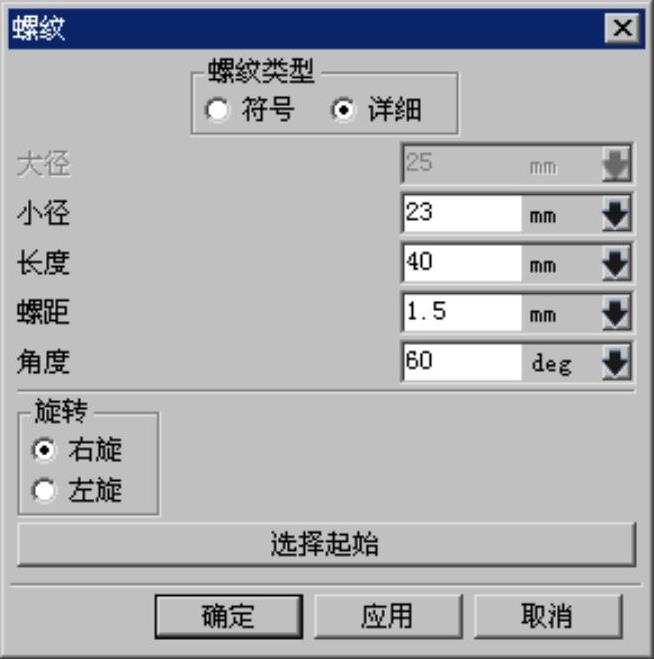

图4.12.3 “螺纹”对话框(二)
(2)定义螺纹起始面。在“螺纹”对话框中单击按钮,系统弹出图4.12.5所示的“螺纹”对话框(三),选取图4.12.6所示的平面为螺纹的起始面,系统弹出图4.12.7所示的“螺纹”对话框(四)。

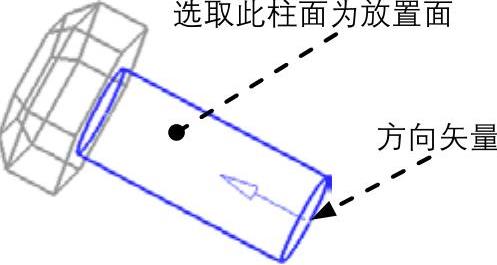

图4.12.4 选取放置面

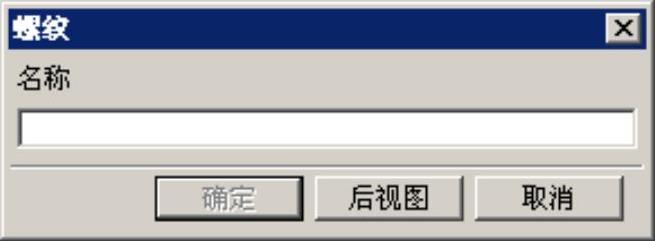

图4.12.5 “螺纹”对话框(三)

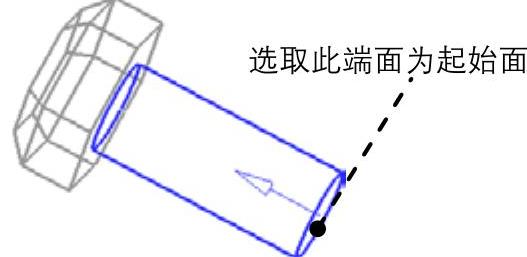

图4.12.6 选取起始面

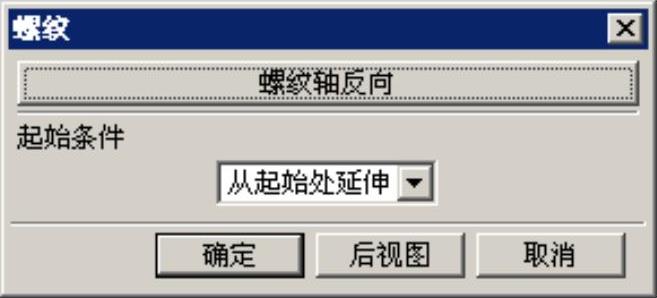

图4.12.7 “螺纹”对话框(四)
说明
单击“螺纹”对话框(四)中的按钮,可以调整生成螺纹的矢量方向。
定义螺纹开始条件。在“螺纹”对话框(四)中的下拉列表中选择选项,单击按钮。系统返回“螺纹”对话框(二)。
定义螺纹参数。在“螺纹”对话框(二)中输入图4.12.3所示的参数,单击按钮,完成螺纹特征的添加。
