UGNX10.0零件模型添加孔特征的操作过程

2023-10-17 理论教育版权反馈

【摘要】：下面以图4.11.1所示的零件为例，说明在一个模型上添加孔特征（简单孔）的一般操作过程。对话框中的其他参数采用系统默认的设置值，单击按钮，完成孔特征的创建。图4.11.1 创建孔特征图4.11.3 选取放置面图4.11.2 “孔”对话框沉头孔和埋头孔的创建与简单孔的创建类似，这里不再赘述。◆ 下拉列表：此下拉列表由于指定孔特征的形状，有、、和4个选项。

在UG NX 10.0中，可以创建以下3种类型的孔特征（Hole）。

◆简单孔：具有圆形截面的切口，它始于放置曲面并延伸到指定的终止曲面或用户定义的深度。创建时要指定“直径”“深度”和“尖端尖角”。

◆埋头孔：该选项允许用户创建指定“孔直径”“孔深度”“尖角”“埋头直径”和“埋头深度”的埋头孔。

◆沉头孔：该选项允许用户创建指定“孔直径”“孔深度”“尖角”“沉头直径”和“沉头深度”的沉头孔。

下面以图4.11.1所示的零件为例，说明在一个模型上添加孔特征（简单孔）的一般操作过程。

1.打开一个已有的零件模型

打开文件D:\ugxc10\work\ch04.11\hole.prt。

2.添加孔特征（简单孔）

选择命令。选择下拉菜单命令，或在“成形特征”工具条中单击按钮，系统弹出“孔”对话框，如图4.11.2所示。

选取孔的类型。在“孔”对话框的下拉列表中选择选项。

定义孔的放置位置。定义孔的放置面。首先确认“选择条”工具条中的按钮被按下，选取图4.11.3所示的端面为放置面。

输入参数。在“孔”对话框中的文本框中输入值8，在下拉列表中选择选项。

完成孔的创建。对话框中的其他参数采用系统默认的设置值，单击按钮，完成孔特征的创建。

图4.11.1 创建孔特征

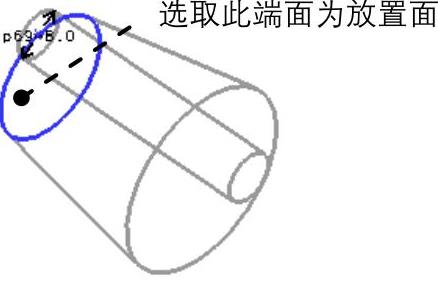

图4.11.3 选取放置面

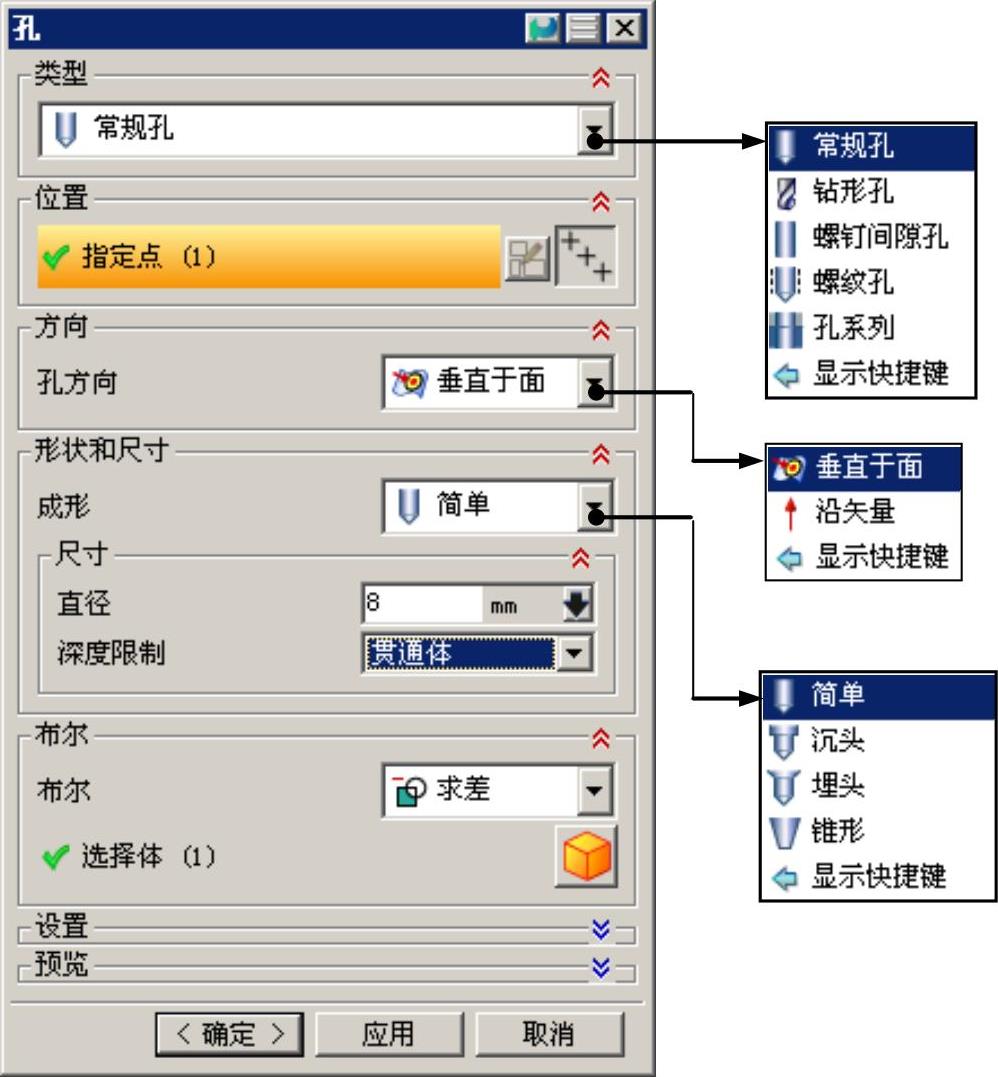

图4.11.2 “孔”对话框

沉头孔和埋头孔的创建与简单孔的创建类似，这里不再赘述。

图4.11.2所示的“孔”对话框中有关按钮的说明如下。

◆ 下拉列表：

● ：创建指定尺寸的简单孔、沉头孔、埋头孔或锥孔特征等。常规孔可以是不通孔、通孔或指定深度条件的孔。

● ：根据ANSI或ISO标准创建简单钻形孔特征。(www.chuimin.cn)

● ：创建简单、沉头或埋头通孔。它们是为具体应用而设计的，例如螺钉间隙孔。

● ：创建螺纹孔，其尺寸标注由标准、螺纹尺寸和径向进给等参数控制。

● ：创建起始、中间和结束孔尺寸一致的多形状、多目标体的对齐孔。

◆ 下拉列表：

● 按钮：单击此按钮，打开“创建草图”对话框，并通过指定放置面和方位来创建中心点。

● 按钮：可使用现有的点来指定孔的中心。该中心可以是“选择条”工具条中提供的选择意图下的现有点或点特征。

◆ 下拉列表：此下拉列表用于指定将创建的孔的方向，有和两个选项。

● 选项：沿着与公差范围内与每个指定点最近面法向的反向定义孔的方向。

● 选项：沿指定的矢量定义孔方向。

◆ 下拉列表：此下拉列表由于指定孔特征的形状，有、、和4个选项。

● 选项：创建具有指定直径、深度和尖端顶锥角的简单孔。

● 选项：创建具有指定直径、深度、顶锥角、沉头孔径和沉头孔深度的沉头孔。

● 选项：创建有指定直径、深度、顶锥角、埋头孔径和埋头孔角度的埋头孔。

● 选项：创建具有指定斜度和直径的孔，此项只有在下拉列表中选择选项时可用。

◆ 文本框：此文本框用于控制孔直径的大小，可直接输入数值。

◆ 下拉列表：此下拉列表用于控制孔深度类型，包括、、和4个选项。

● 选项：给定孔的具体深度值。

● 选项：创建一个深度为直至选定对象的孔。

● 选项：对孔进行扩展，直至孔到达下一个面。

● 选项：创建一个通孔，贯通所有特征。

◆ 下拉列表：此下拉列表用于指定创建孔特征的布尔操作，包括和两个选项。

● 选项：创建孔特征的实体表示，而不是将其从工作部件中减去。

● 选项：从工作部件或其组件的目标体减去工具体。
