UGNX10.0快速入门及应用技巧:倒圆特征演示

【摘要】:下面以图4.7.1所示的范例说明边倒圆的一般创建过程。图4.7.1 “边倒圆”模型1.打开一个已有的零件模型打开文件D:\ugxc10\work\ch04.07\blend.prt。选择下拉菜单命令,系统弹出图4.7.2所示的“边倒圆”对话框。图4.7.2 “边倒圆”对话框图4.7.3 创建边倒圆◆ :通过定义边缘上的点,然后输入各点位置的圆角半径值,沿边缘的长度改变倒圆半径。图4.7.4 选取要倒圆的边图4.7.5 创建第一个“圆弧长锚”定义圆角参数。单击按钮,完成可变半径倒圆特征的创建。

使用“边倒圆”(倒圆角)命令可以使多个面共享的边缘变光滑,如图4.7.1所示。既可以创建圆角的边倒圆(对凸边缘则去除材料),也可以创建倒圆角的边倒圆(对凹边缘则添加材料)。下面以图4.7.1所示的范例说明边倒圆的一般创建过程。

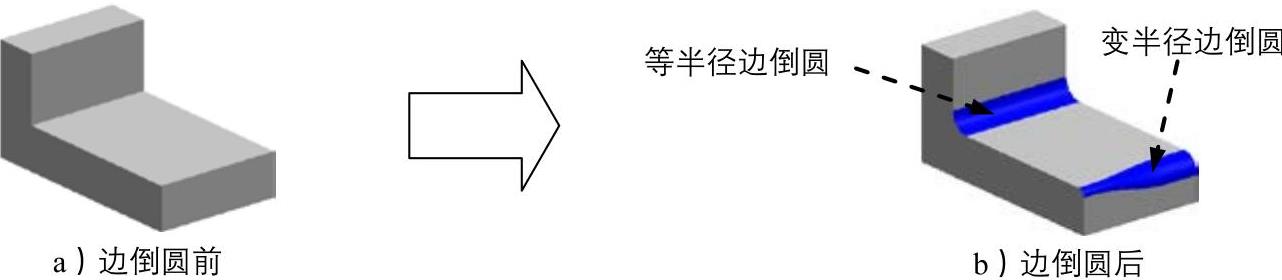

图4.7.1 “边倒圆”模型

1.打开一个已有的零件模型

打开文件D:\ugxc10\work\ch04.07\blend.prt。

2.创建等半径边倒圆

978-7-111-50520-4-Chapter04-432.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter04-433.jpg978-7-111-50520-4-Chapter04-434.jpg978-7-111-50520-4-Chapter04-435.jpg978-7-111-50520-4-Chapter04-436.jpg978-7-111-50520-4-Chapter04-437.jpg命令,系统弹出图4.7.2所示的“边倒圆”对话框。

978-7-111-50520-4-Chapter04-438.jpg定义圆角形状。在对话框中的978-7-111-50520-4-Chapter04-439.jpg下拉列表中选择978-7-111-50520-4-Chapter04-440.jpg选项。

978-7-111-50520-4-Chapter04-441.jpg选取要倒圆的边。单击978-7-111-50520-4-Chapter04-442.jpg区域中的978-7-111-50520-4-Chapter04-443.jpg按钮,选取要倒圆的边,如图4.7.3所示。

978-7-111-50520-4-Chapter04-444.jpg输入倒圆参数。在对话框中的978-7-111-50520-4-Chapter04-445.jpg文本框中输入圆角半径值为5.0。

978-7-111-50520-4-Chapter04-446.jpg单击978-7-111-50520-4-Chapter04-447.jpg按钮,完成倒圆特征的创建。

图4.7.2所示的“边倒圆”对话框中有关按钮的说明如下。

978-7-111-50520-4-Chapter04-448.jpg(边):该按钮用于创建一个恒定半径的圆角,恒定半径的圆角是最简单的、也是最容易生成的圆角。

978-7-111-50520-4-Chapter04-449.jpg下拉列表:用于定义倒圆角的形状,包括以下两个形状:

978-7-111-50520-4-Chapter04-450.jpg:选择此选项,倒圆角的截面形状为圆形。

978-7-111-50520-4-Chapter04-451.jpg:选择此选项,倒圆角的截面形状为二次曲线。

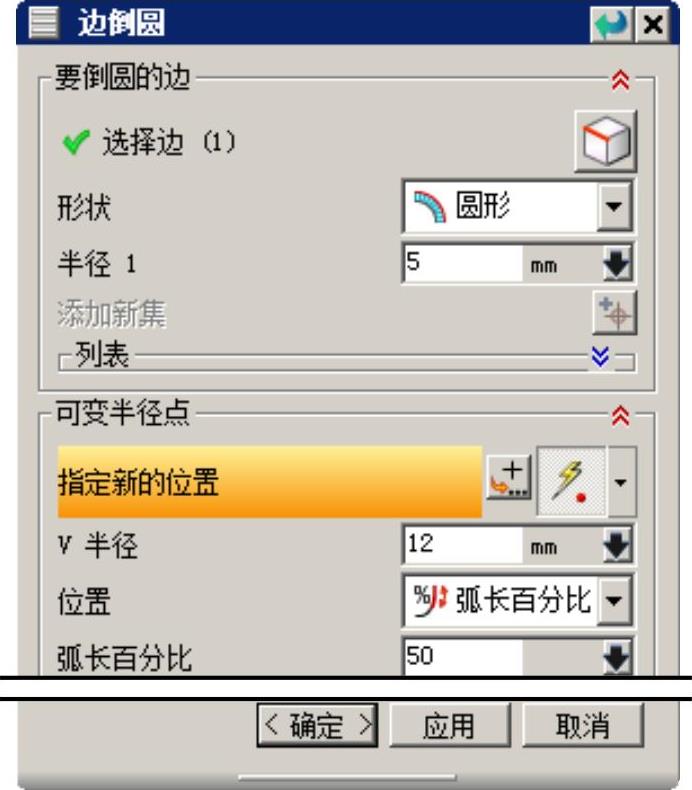

图4.7.2 “边倒圆”对话框(www.chuimin.cn)


图4.7.3 创建边倒圆

978-7-111-50520-4-Chapter04-454.jpg:通过定义边缘上的点,然后输入各点位置的圆角半径值,沿边缘的长度改变倒圆半径。在改变圆角半径时,必须至少已指定了一个半径恒定的边缘,才能使用该选项对它添加可变半径点。

978-7-111-50520-4-Chapter04-455.jpg:添加回切点到一倒圆拐角,通过调整每一个回切点到顶点的距离,对拐角应用其他的变形。

978-7-111-50520-4-Chapter04-456.jpg:通过添加突然停止点,可以在非边缘端点处停止倒圆,进行局部边缘段倒圆。

3.创建变半径边倒圆

978-7-111-50520-4-Chapter04-457.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter04-458.jpg978-7-111-50520-4-Chapter04-459.jpg978-7-111-50520-4-Chapter04-460.jpg978-7-111-50520-4-Chapter04-461.jpg978-7-111-50520-4-Chapter04-462.jpg命令,系统弹出“边倒圆”对话框。

978-7-111-50520-4-Chapter04-463.jpg选取要倒圆的边。选取图4.7.4所示的倒圆参照边。

978-7-111-50520-4-Chapter04-464.jpg定义圆角形状。在对话框的978-7-111-50520-4-Chapter04-465.jpg下拉列表中选择978-7-111-50520-4-Chapter04-466.jpg选项。

978-7-111-50520-4-Chapter04-467.jpg定义变半径点。单击978-7-111-50520-4-Chapter04-468.jpg区域中的978-7-111-50520-4-Chapter04-469.jpg按钮,单击参照边上任意一点,系统在参照边上出现“圆弧长锚”,如图4.7.5所示。单击“圆弧长锚”并按住左键不放,拖动到弧长百分比值为91.0%的位置(或输入弧长百分比值91.0%)。


图4.7.4 选取要倒圆的边


图4.7.5 创建第一个“圆弧长锚”

978-7-111-50520-4-Chapter04-472.jpg定义圆角参数。在弹出的动态输入框中输入半径值2.0(也可拖动“可变半径拖动手柄”至需要的半径值)。

978-7-111-50520-4-Chapter04-473.jpg定义第二个变半径点。其圆角半径值为5.0,弧长百分比值为28.0%,详细步骤同978-7-111-50520-4-Chapter04-474.jpg978-7-111-50520-4-Chapter04-475.jpg

978-7-111-50520-4-Chapter04-476.jpg单击978-7-111-50520-4-Chapter04-477.jpg按钮,完成可变半径倒圆特征的创建。
