UGNX10.0快速入门及应用技巧部件导航器界面
【摘要】：“部件导航器主面板”面板提供了最全面的部件视图。图4.2.1 参照模型图4.2.3 部件导航器内右击后弹出的快捷菜单图4.2.2 “部件导航器”界面图4.2.4 “设计视图”模式图4.2.5 “时间戳记顺序”模式“部件导航器相依性面板”可以查看部件中特征几何体的父子关系，可以帮助修改计划对部件的潜在影响。图4.2.6 “部件导航器相依性”面板图4.2.7 “部件导航器细节”面板部件导航器预览面板显示可用的预览对象的图像。
“部件导航器主面板”面板提供了最全面的部件视图。可以使用它的树状结构（简称“模型树”）查看和访问实体、实体特征和所依附的几何体、视图、图样、表达式、快速检查以及模型中的引用集。打开文件D:\ugxc10\work\ch04.02.02\section.prt，模型如图4.2.1所示。在与之相应的模型树中，括号内的时间戳记跟在各特征名称的后面，如图4.2.2所示。“部件导航器主面板”面板有两种模式：“时间戳记顺序”和“非时间戳记顺序”模式。
（1）在部件导航器中右击，选择系统弹出的快捷菜单中的
命令，可以在两种模式间进行切换，如图4.2.3所示。
（2）在“非时间戳记顺序”模式下，工作部件中的所有特征在模型节点下显示，包括它们的特征和操作，先显示最近创建的特征（按相反的时间戳记次序）。在“时间戳记顺序”模式下，工作部件中的所有特征都按它们创建的时间戳记显示为一个节点的线性列表。“非时间戳记顺序”模式不包括“非时间戳记顺序”模式中可用的所有节点，如图4.2.4和图4.2.5所示。

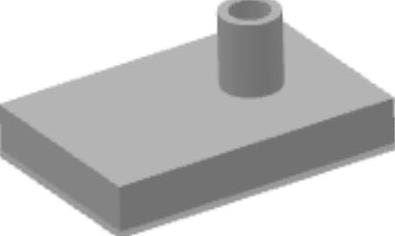

图4.2.1 参照模型

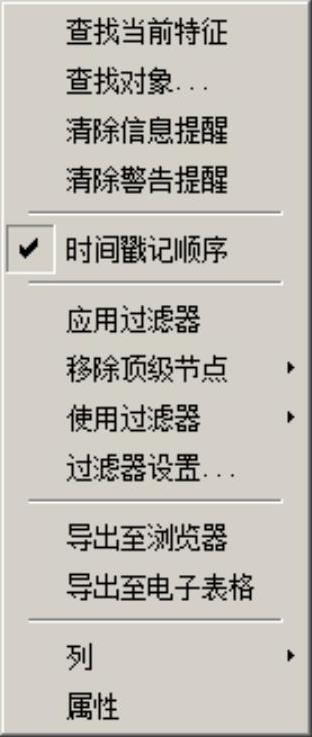

图4.2.3 部件导航器内右击后弹出的快捷菜单
图4.2.2 “部件导航器”界面
图4.2.4 “设计视图”模式(www.chuimin.cn)
图4.2.5 “时间戳记顺序”模式
“部件导航器相依性面板”可以查看部件中特征几何体的父子关系，可以帮助修改计划对部件的潜在影响。单击“相依性”面板，可以打开和关闭该面板，选择其中一个特征，其界面如图4.2.6所示。
“部件导航器细节面板”显示属于当前所选特征的特征和定位参数。如果特征被表达式抑制，则特征抑制也将显示。单击“细节”面板，可以打开和关闭该面板，选择其中一个特征，其界面如图4.2.7所示。
细节面板有三列：参数、值和表达式。在此仅显示单个特征的参数，可以直接在细节面板中编辑该值：双击该值进入编辑模式，可以更改表达式的值，按回车键结束编辑。参数和表达式可以通过右击系统弹出菜单中的“导出至浏览器”或“导出至电子表格”，将细节面板的内容导出至浏览器或电子表格，并且可以按任意列排序。
图4.2.6 “部件导航器相依性”面板

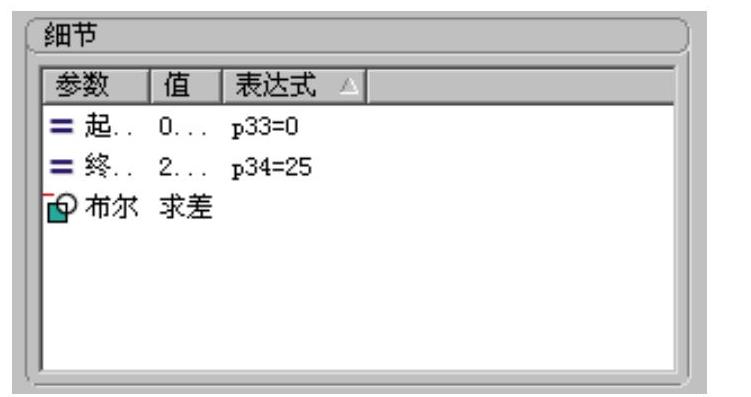

图4.2.7 “部件导航器细节”面板
部件导航器预览面板显示可用的预览对象的图像。单击“预览”面板，可以打开和关闭该面板。预览面板的性质与上述部件导航器细节面板类似，不再赘述。
