UG NX 10.0提供了一个分类选择的工具，即根据图4.1.6所示的“类选择”对话框，利用选择对象类型和设置过滤器的方法，以达到快速选取对象的目的。选取对象时，可以直接选取对象，也可以利用“类选择”对话框中的对象类型过滤功能，来限制选择对象的范围。选中的对象以高亮方式显示。

注意

光标短暂停留后，后面出现“…”的提示，则表明在光标位置有多个可供选择的对象。

图4.1.6所示的“类选择”对话框中各选项功能的说明如下。

◆ 978-7-111-50520-4-Chapter04-23.jpg文本框：用于输入预选对象的名称，系统会自动选取对象。

◆ 978-7-111-50520-4-Chapter04-24.jpg区域：用于设置选取对象的类型。

● 978-7-111-50520-4-Chapter04-25.jpg按钮：通过指定对象的类型来选取对象。单击该按钮，系统弹出“根据类型选择”对话框，可以在列表中选择所需的对象类型。

● 978-7-111-50520-4-Chapter04-26.jpg按钮：用来指定图层来选取对象。

● 978-7-111-50520-4-Chapter04-27.jpg按钮：利用其他形式进行对象选取。单击该按钮，系统弹出“按属性选择”对话框，可以在列表中选择对象所具有的属性，也允许自定义某种对象的属性。

● 978-7-111-50520-4-Chapter04-28.jpg按钮：取消之前设置的所有过滤方式，恢复到系统默认的设置。

● 978-7-111-50520-4-Chapter04-29.jpg按钮：根据指定的颜色选取对象。

◆ 978-7-111-50520-4-Chapter04-30.jpg按钮：用于选取图形区中全部选中的所有对象。

◆ 978-7-111-50520-4-Chapter04-31.jpg按钮：用于选取图形区中选择类型之外的全部对象。

◆ 978-7-111-50520-4-Chapter04-32.jpg按钮：用于用户选择对象。(www.chuimin.cn)

下面以图4.1.7所示选取边线的操作为例，来介绍如何选择对象。

978-7-111-50520-4-Chapter04-33.jpg打开文件D:\ugxc10\work\ch04.01.06\kind-select.prt。

978-7-111-50520-4-Chapter04-34.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter04-35.jpg978-7-111-50520-4-Chapter04-36.jpg978-7-111-50520-4-Chapter04-37.jpg命令，系统弹出“类选择”对话框。

978-7-111-50520-4-Chapter04-38.jpg定义对象类型。单击“类选择”对话框中的978-7-111-50520-4-Chapter04-39.jpg按钮，系统弹出“根据类型选择”对话框，选择978-7-111-50520-4-Chapter04-40.jpg选项，单击978-7-111-50520-4-Chapter04-41.jpg按钮，系统重新弹出“类选择”对话框。

978-7-111-50520-4-Chapter04-42.jpg在图形区选取图4.1.7所示的目标对象，单击978-7-111-50520-4-Chapter04-43.jpg按钮。

978-7-111-50520-4-Chapter04-44.jpg系统弹出“编辑对象显示”对话框，单击978-7-111-50520-4-Chapter04-45.jpg按钮，完成对象的选取。

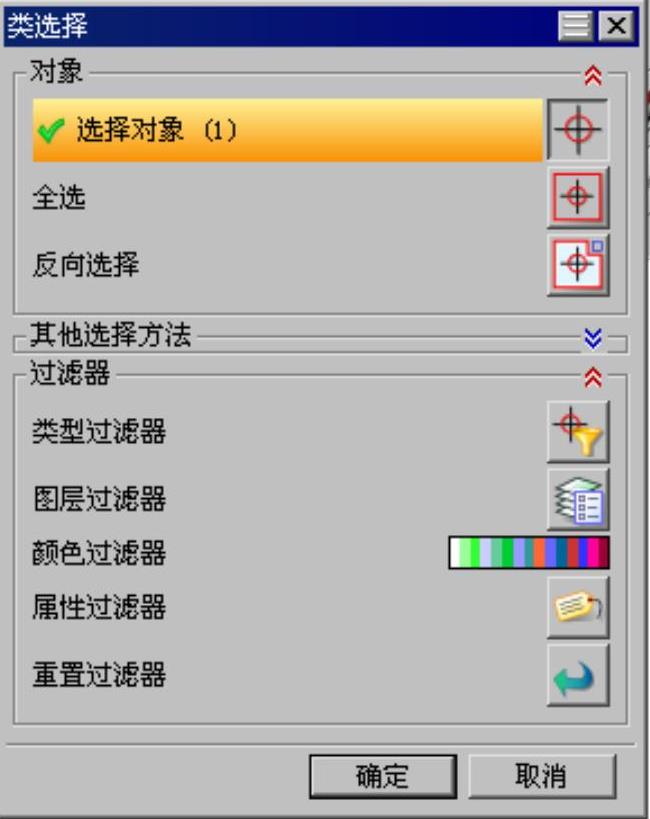

图4.1.6 “类选择”对话框

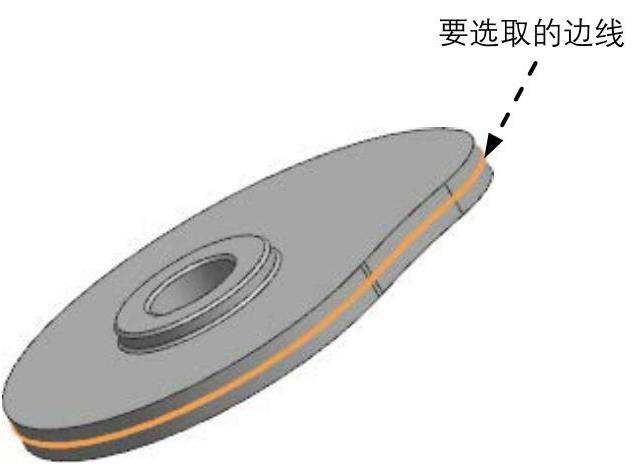

图4.1.7 选取圆弧特征

注意

这里主要是介绍对象的选取，编辑对象显示的操作不再赘述。
