UGNX10.0坐标系应用技巧
【摘要】：◆ UG NX 10.0的部件文件可以包含多个坐标系，但是其中只有一个是WCS。系统用XC、YC和ZC表示工作坐标系的坐标。工作坐标系的XC-YC平面称为工作平面。图4.1.1 工作坐标系图4.1.2 基准坐标系◆ 旋转的右手定则。例如，在图4.1.4中，如果要确定当前坐标系的旋转逆时针方向，那么拇指就应该与ZC轴对齐，并指向其正方向，此时逆时针方向即为四指从XC轴正方向向YC轴正方向旋转。
UG NX 10.0中有三种坐标系：绝对坐标系、工作坐标系和基准坐标系。在使用软件的过程中经常要用到坐标系，下面对这三种坐标系进行简单的介绍。
1.绝对坐标系（ACS）
绝对坐标系是原点在（0，0，0）的坐标系，是固定不变的。
2.工作坐标系（WCS）
工作坐标系包括坐标原点和坐标轴，如图4.1.1所示。它的轴通常是正交的（即相互间为直角），并且遵守右手定则。说明
◆ 工作坐标系不受修改操作（删除、平移等）的影响，但允许非修改操作，如隐藏和分组。
◆ UG NX 10.0的部件文件可以包含多个坐标系，但是其中只有一个是WCS。
◆ 用户可以随时挑选一个坐标系作为WCS。系统用XC、YC和ZC表示工作坐标系的坐标。工作坐标系的XC-YC平面称为工作平面。
3.基准坐标系（CSYS）
基准坐标系由单独的可选组件组成，如图4.1.2所示，包括：
◆ 整个CSYS。
◆ 三个基准平面。
◆ 三个基准轴。
◆ 原点。
可以在CSYS中选择单个基准平面、基准轴或原点，也可以隐藏CSYS及其单个组成部分。
4.右手定则(www.chuimin.cn)
◆ 常规的右手定则。
如果坐标系的原点在右手掌，拇指向上延伸的方向对应于某个坐标轴的方向，则可以利用常规的右手定则确定其他坐标轴的方向。例如，在图4.1.3中，假设拇指指向ZC轴的正方向，食指伸直的方向对应于XC轴的正方向，中指向外延伸的方向则为YC轴的正方向。

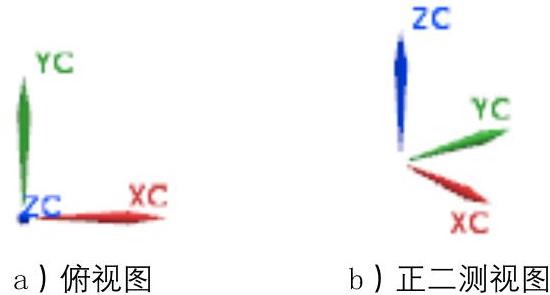

图4.1.1 工作坐标系（WCS）
图4.1.2 基准坐标系（CSYS）
◆ 旋转的右手定则。
旋转的右手定则用于将矢量和旋转方向关联起来。
当拇指伸直并且与给定的矢量对齐时，则弯曲的其他四指就能确定该矢量关联的旋转方向。反过来，当弯曲手指表示给定的旋转方向时，则伸直的拇指就确定关联的矢量。
例如，在图4.1.4中，如果要确定当前坐标系的旋转逆时针方向，那么拇指就应该与ZC轴对齐，并指向其正方向，此时逆时针方向即为四指从XC轴正方向向YC轴正方向旋转。
图4.1.3 常规的右手定则

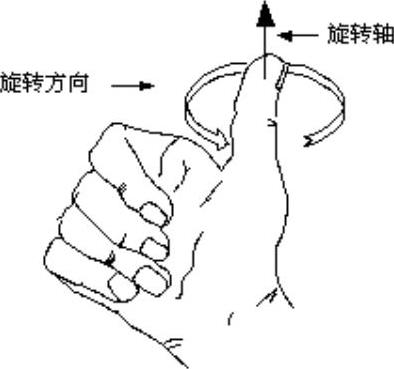

图4.1.4 旋转的右手定则
