当用户对一个草图对象进行约束操作时，同一约束条件可能存在多种满足约束的情况。“备选解”操作正是针对这种情况的，它可从约束的一种解法转为另一种解法。

“草图工具”工具条中没有“备选解”按钮，读者可以在工具条中加入此按钮，也可通过定制的方法在下拉菜单中添加该命令，以下如有添加命令或按钮的情况将不再说明。单击此按钮，则会弹出“备选解”对话框（图2.6.5），在系统的提示下选择对象，系统会将所选对象直接转换为同一约束的另一种约束表现形式，单击按钮之后还可以继续对其他操作对象进行约束方式的“备选解”操作；如果没有，则单击按钮完成“备选解”操作。

下面用一个具体的范例来说明一下“备选解”的操作。如图2.6.6所示，绘制的是两个相切的圆。两圆相切有“外切”和“内切”两种情况。如果不想要图中所示的“外切”的图形，就可以通过“备选解”操作，把它们转换为“内切”的形式，具体步骤如下。

打开文件D:\ugxc10\work\ch02.06.03alternation.prt。

双击曲线，单击按钮，进入草图工作环境。

选择下拉菜单命令（或单击“草图工具”工具条中的“备选解”按钮），弹出“备选解”对话框，如图2.6.5所示。

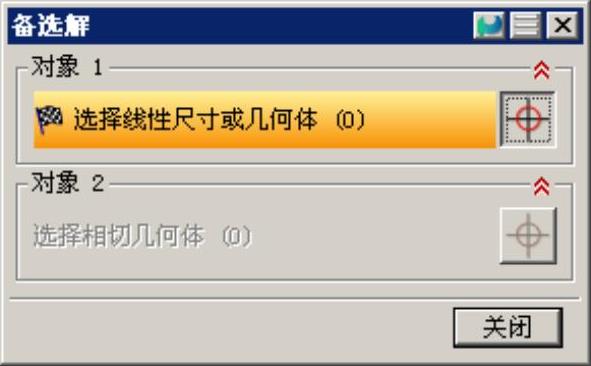

图2.6.5 “备选解”对话框(www.chuimin.cn)

选取图2.6.7所示的任意圆，实现“备选解”操作，结果如图2.6.7所示。

单击按钮，关闭“备选解”对话框。

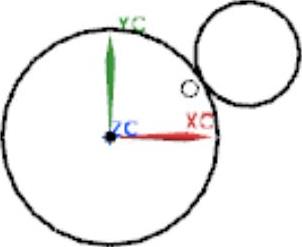

图2.6.6 “外切”图形

图2.6.7 “内切”图形
