UGNX10.0快速入门：镜像草图操作

2023-10-17 理论教育版权反馈

【摘要】：镜像操作是将草图对象以一条直线为对称中心，将所选取的对象以这条对称中心为轴进行复制，生成新的草图对象。“镜像”操作在绘制对称图形时是非常有用的。选择下拉菜单命令，系统弹出图2.5.17所示的“镜像曲线”对话框。图2.5.16 镜像操作图2.5.17 “镜像曲线”对话框定义镜像对象。单击按钮，完成镜像操作，结果如图2.5.16b所示。图2.5.17所示的“镜像曲线”对话框中各选项的功能说明如下：◆ ：用于选择存在的直线或轴作为镜像的中心线。

镜像操作是将草图对象以一条直线为对称中心，将所选取的对象以这条对称中心为轴进行复制，生成新的草图对象。镜像复制的对象与原对象形成一个整体，并且保持相关性。“镜像”操作在绘制对称图形时是非常有用的。下面以图2.5.16所示的实例来说明“镜像”的一般操作步骤。

打开文件D:\ugxc10\ch02.05.07\mirror.prt，如图2.5.16a所示。

双击草图，单击按钮，进入草图环境。

选择命令。选择下拉菜单命令，系统弹出图2.5.17所示的“镜像曲线”对话框。

图2.5.16 镜像操作

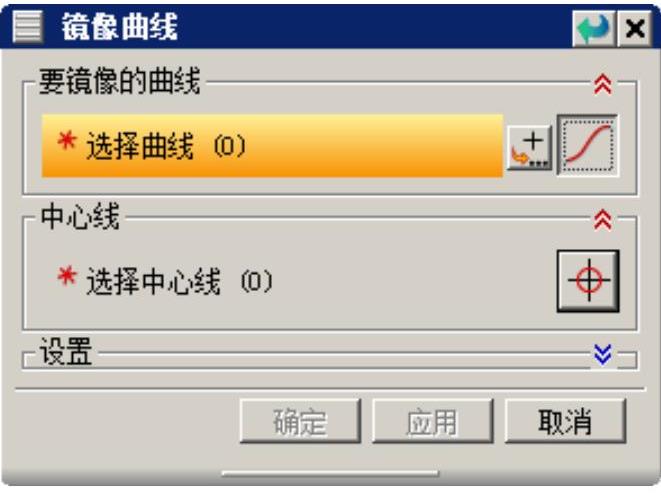

图2.5.17 “镜像曲线”对话框(www.chuimin.cn)

定义镜像对象。在“镜像曲线”对话框中单击“曲线”按钮，选取图形区中所有的草图曲线。

定义中心线。单击“镜像曲线”对话框中的“中心线”按钮，选取坐标系的Y轴作为镜像中心线。

单击按钮，完成镜像操作，结果如图2.5.16b所示。

图2.5.17所示的“镜像曲线”对话框中各选项的功能说明如下：

◆ （镜像中心线）：用于选择存在的直线或轴作为镜像的中心线。选择草图中的直线作为镜像中心线时，所选的直线会变成参考线，暂时失去作用。如果要将其转化为一般草图对象，可用“草图约束”工具条中的“转换为参考的/激活的”功能。

◆ （要镜像的曲线）：用于选择一个或多个要镜像的草图对象。在选取镜像中心线后，用户可以在草图中选取要进行“镜像”操作的草图对象。
