在为草图对象添加几何约束和尺寸约束的过程中，有些草图对象是作为基准、定位来使用的，或者有些草图对象在创建尺寸时可能引起约束冲突，此时可利用“草图工具”工具条中的“转换至/自参考对象”按钮，将草图对象转换为参考线；当然必要时，也可利用该按钮将其激活，即从参考线转化为草图对象。下面以图2.5.14所示的图形为例，说明其操作方法及作用。

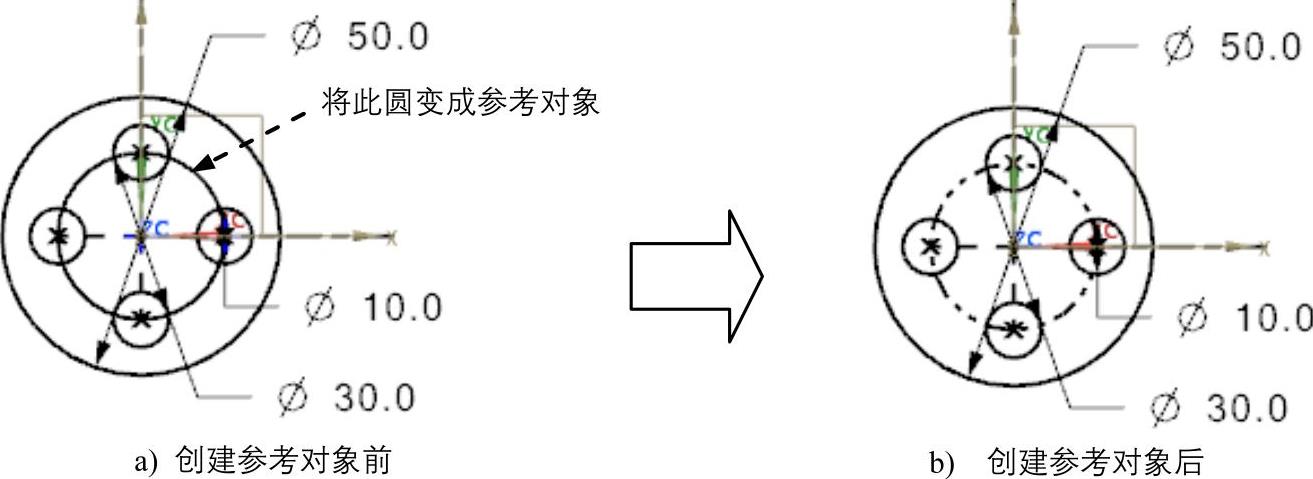

图2.5.14 转换参考对象

打开文件D:\ugxc10\work\ch02.05.06\reference.prt。

双击已有草图，单击按钮，进入草图工作环境。

选择命令。选择下拉菜单命令（或单击“草图工具”工具条中的“转换至/自参考对象”按钮），系统弹出图2.5.15所示的“转换至/自参考对象”对话框，选中单选按钮。

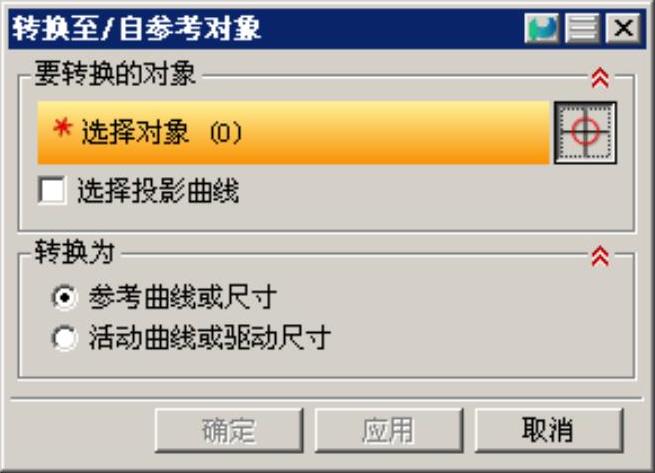

图2.5.15 “转换至/自参考对象”对话框(www.chuimin.cn)

根据系统的提示，选取图2.5.14a所示的圆，单击按钮，被选取的对象就转换成参考对象，结果如图2.5.14b所示。

说明

如果选择的对象是曲线，它转换成参考对象后，用浅色双点画线显示，在对草图曲线进行拉伸和旋转操作中它将不起作用；如果选择的对象是一个尺寸，在它转换为参考对象后，仍然在草图中显示，并可以更新，但其尺寸表达式在表达式列表框中将消失，它不再对原来的几何对象产生约束效应。

在“转换至/自参考对象”对话框中选中单选按钮，然后选取图2.5.14b所示创建的参考对象，单击按钮，参考对象被激活，变回图2.5.14a所示的型式，然后单击按钮。

说明

对于尺寸来说，它的尺寸表达式又会出现在尺寸表达式列表框中，可修改其尺寸表达式的值，以改变它所对应的草图对象的约束效果。
