UGNX10.0快速入门操纵草图技巧
【摘要】：图2.5.1 操纵1：直线的转动和拉伸图2.5.2 操纵2：直线的移动2.圆的操纵操纵1的操作流程如图2.5.3所示：把鼠标指针移到圆的边线上，按下左键不放，同时移动鼠标，此时会看到圆在变大或缩小，达到绘制意图后，松开鼠标左键。图2.5.8 操纵1：改变曲线的形状图2.5.9 操纵2：曲线的移动
1.直线的操纵
UG NX 10.0提供了对象操纵功能，可方便地旋转、拉伸和移动对象。
操纵1的操作流程如图2.5.1所示：在图形区，把鼠标指针移到直线端点上，按下左键不放，同时移动鼠标，此时直线以远离鼠标指针的那个端点为圆心转动，达到绘制意图后，松开鼠标左键。
操纵2的操作流程如图2.5.2所示：在图形区，把鼠标指针移到直线上，按下左键不放，同时移动鼠标，此时会看到直线随着鼠标移动，达到绘制意图后，松开鼠标左键。

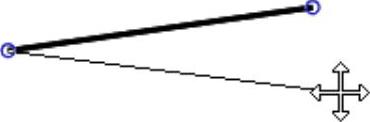

图2.5.1 操纵1：直线的转动和拉伸
图2.5.2 操纵2：直线的移动
2.圆的操纵
操纵1的操作流程如图2.5.3所示：把鼠标指针移到圆的边线上，按下左键不放，同时移动鼠标，此时会看到圆在变大或缩小，达到绘制意图后，松开鼠标左键。
操纵2的操作流程如图2.5.4所示：把鼠标指针移到圆心上，按下左键不放，同时移动鼠标，此时会看到圆随着指针一起移动，达到绘制意图后，松开鼠标左键。

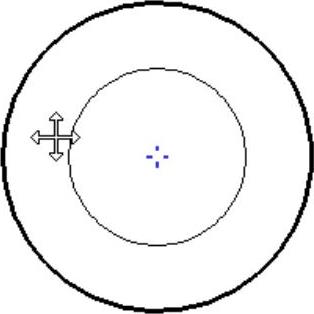

图2.5.3 操纵1：圆的缩放
图2.5.4 操纵2：圆的移动
3.圆弧的操纵
操纵1的操作流程如图2.5.5所示：把鼠标指针移到圆弧上，按下左键不放，同时移动鼠标，此时会看到圆弧半径变大或变小，达到绘制意图后，松开鼠标左键。(www.chuimin.cn)
操纵2的操作流程如图2.5.6所示：把鼠标指针移到圆弧的某个端点上，按下左键不放，同时移动鼠标，此时会看到圆弧以另一端点为固定点旋转，并且圆弧的包角也在变化，达到绘制意图后，松开鼠标左键。
操纵3的操作流程如图2.5.7所示：把鼠标指针移到圆心上，按下左键不放，同时移动鼠标，此时圆弧随着指针一起移动，达到绘制意图后，松开鼠标左键。

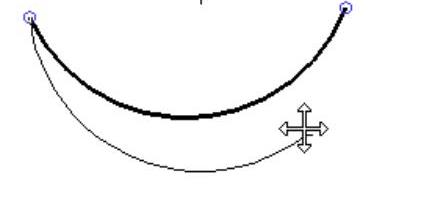

图2.5.5 操纵1：改变弧的半径

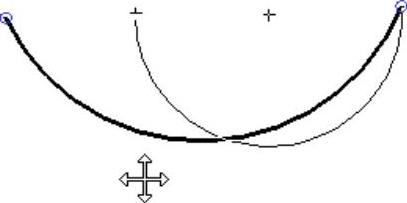

图2.5.6 操纵2：改变弧的位置

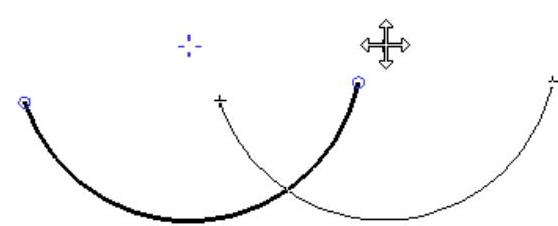

图2.5.7 操纵3：弧的移动
4.样条曲线的操纵
操纵1的操作流程如图2.5.8所示：把鼠标指针移到样条曲线的某个端点或定位点上，按下左键不放，同时移动鼠标，此时样条线拓扑形状（曲率）不断变化，达到绘制意图后，松开鼠标左键。
操纵2的操作流程如图2.5.9所示：把鼠标指针移到样条曲线上，按下左键不放，同时移动鼠标，此时样条曲线随着鼠标移动，达到绘制意图后，松开鼠标左键。

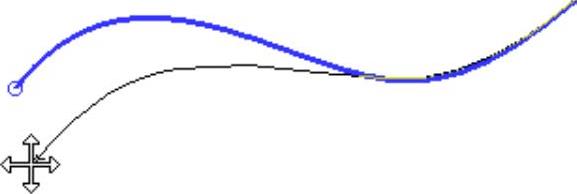

图2.5.8 操纵1：改变曲线的形状

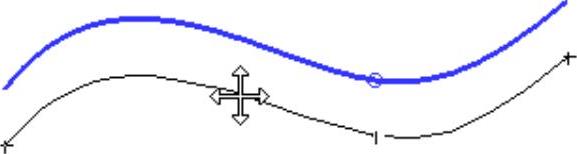

图2.5.9 操纵2：曲线的移动
