在学习本节时,请先打开文件D:\ugxc10\work\ch01.03.01\down_base.prt。
UG NX 10.0用户界面包括标题栏、下拉菜单区、顶部工具条按钮区、底部工具条按钮区、消息区、图形区、部件导航器区及资源工具条区,如图1.3.4所示。
1.工具条按钮区
工具条中的命令按钮为快速选择命令及设置工作环境提供了极大的方便,用户可以根据具体情况定制工具条。
注意
用户会看到有些菜单命令和按钮处于非激活状态(呈灰色,即暗色),这是因为它们目前还没有处在发挥功能的环境中。一旦它们进入有关的环境,便会自动激活。
图1.3.4 UG NX 10.0中文版用户界面
2.下拉菜单区
下拉菜单区中包含创建、保存、修改模型和设置UG NX 10.0环境的所有命令。
3.资源工具条区
资源工具条区包括“装配导航器”“约束导航器”“部件导航器”“Internet Explorer”“历史记录”和“系统材料”等导航工具。用户通过该工具条可以方便地进行一些操作。对于每一种导航器,都可以直接在其相应的项目上右击,快速地进行各种操作。
资源工具条区主要选项的功能说明如下:
◆ “装配导航器”显示装配的层次关系。
◆ “约束导航器”显示装配的约束关系。
◆ “部件导航器”显示建模的先后顺序和父子关系。父对象(活动零件或组件)显示在模型树的顶部,其子对象(零件或特征)位于父对象之下。在“部件导航器”中右击,从弹出的快捷菜单中选择命令,则按“模型历史”显示。“模型历史树”中列出了活动文件中的所有零件及特征,并按建模的先后顺序显示模型结构。若打开多个UG NX 10.0模型,则“部件导航器”只反映活动模型的内容。
◆ “Internet Explorer”可以直接浏览网站。(www.chuimin.cn)
◆ “历史记录”中可以显示曾经打开过的部件。
◆ “系统材料”中可以设定模型的材料。
说明
本书中用命令,将“资源工具条”显示在左侧。
4.消息区
执行有关操作时,与该操作有关的系统提示信息会显示在消息区。消息区中间有一个可见的边线,左侧是提示栏,用来提示用户如何操作;右侧是状态栏,用来显示系统或图形当前的状态,例如显示选取结果信息等。执行每个操作时,系统都会在提示栏中显示用户必须执行的操作,或者提示下一步操作。对于大多数的命令,用户都可以利用提示栏的提示来完成操作。
5.图形区
图形区是UG NX 10.0用户主要的工作区域,建模的主要过程及绘制前后的零件图形、分析结果和模拟仿真过程等都在这个区域内显示。用户在进行操作时,可以直接在图形区中选取相关对象进行操作。
同时还可以选择多种视图操作方式:

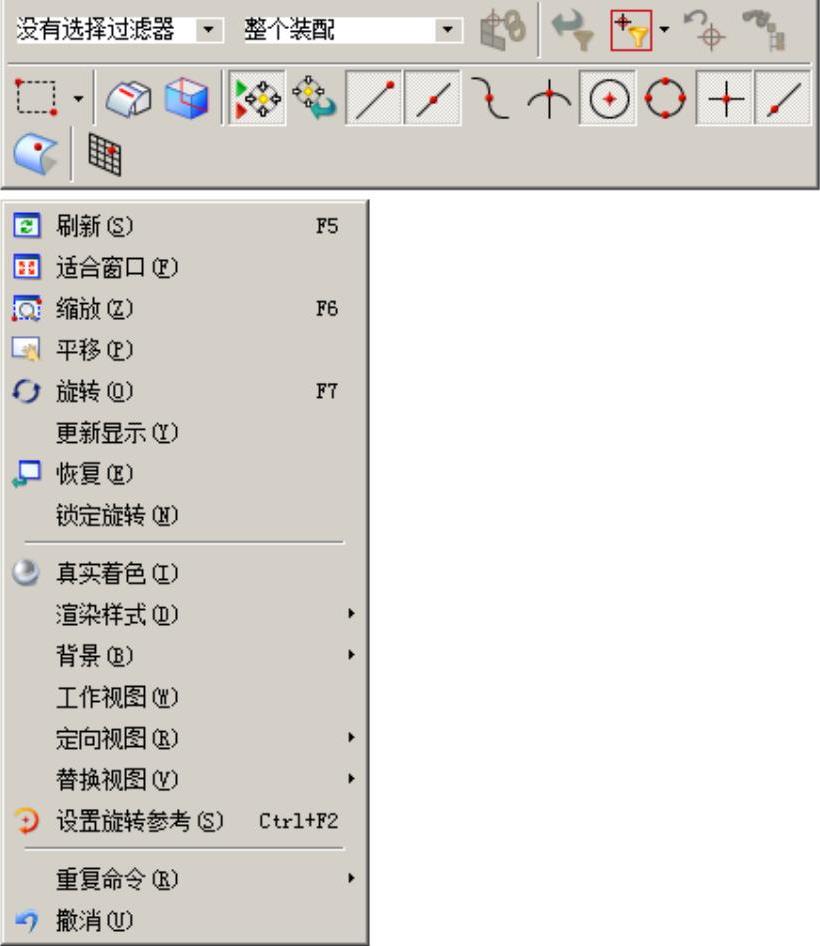

方法一:右击图形区,系统弹出快捷菜单,如图1.3.5所示。
图1.3.5 快捷菜单
方法二:按住右键,弹出挤出式菜单,如图1.3.6所示。
图1.3.6 挤出式菜单
