下面具体介绍安装UG NX 10.0应用程序的安装过程。
在服务器上准备好许可证文件
首先将合法获得的UG NX 10.0许可证文件NX10.0.lic复制到计算机中的某个位置,如C:\ug10.0\NX10.0.lic。
修改许可证文件并保存,如图1.2.1所示。
图1.2.1 修改许可证文件并保存
安装许可证管理模块
将UG NX 10.0软件(NX10.0.0.19版本)安装光盘放入光驱内(如果已经将系统安装文件复制到硬盘上,可双击系统安装目录下的
文件),等待片刻后,系统会弹出“NX 10.0 Software Installation”对话框。在此对话框中单击
按钮。
系统弹出“UGSLicensingInstallShield Wizard”对话框,接受系统默认的语言
,单击
按钮。
等待片刻后,在“Siemens PLM License Server v6.1.1.3”对话框中单击
按钮。
在“Siemens PLM License Server v6.1.1.3”对话框中接受系统默认的安装路径,单击
按钮。
在“Siemens PLM License Serverv6.1.1.3”对话框中单击
按钮,找到目录C:\ug10.0下的许可证文件NX10.0.lic,单击
按钮。
在“Siemens PLM License Serverv6.1.1.3”对话框中单击
按钮。
系统显示安装进度,等待片刻后,在“Siemens PLM License Serverv6.1.1.3”对话框中单击
按钮,完成许可证的安装。(www.chuimin.cn)
安装UG NX 10.0软件主体
在“NX 10.0SoftwareInstallation”对话框中单击
按钮。
系统弹出“Siemens NX 10.0InstallShield Wizard”对话框,接受系统默认的语言
,单击
按钮。
数秒钟后,单击其中的
按钮。
采用系统默认的安装类型
单选项,单击
按钮。
接受系统默认的路径,单击
按钮。

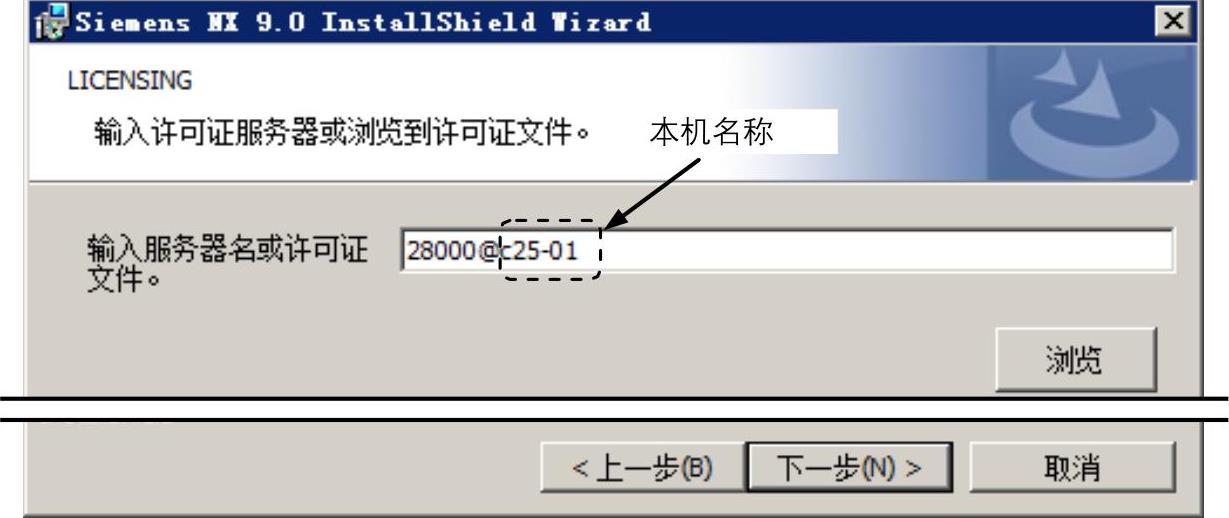

系统弹出如图1.2.2所示的“Siemens NX 10.0InstallShield Wizard”对话框,确认
文本框中的“28000@”后面已是本机的计算机名称,单击
按钮。
图1.2.2 “Siemens NX 10.0InstallShield Wizard”对话框
选中
单选项,单击
按钮。
在“Siemens NX 10.0InstallShield Wizard”对话框中单击
按钮。
系统显示安装进度,等待片刻后,在“Siemens NX10.0InstallShield向导”对话框中单击
按钮,完成安装。
