季度销量图表应用案例
【摘要】：在本节中，主要通过演示一个季度销售量的图表制作，将本章中所介绍的创建、编辑图表，以及创建和应用图表设计等知识点进行综合巩固。图10-67 设置图表的宽度和高度图10-68 输入图表数据单击图表数据对话框中的“应用”按钮，将数据应用到图表中。在工具箱中单击文字工具，在工作区中单击鼠标，并输入文字“金顺大厦2011年季度销售量图表”。图10-80 设计填充效果图10-81 图表效果
在本节中，主要通过演示一个季度销售量的图表制作，将本章中所介绍的创建、编辑图表，以及创建和应用图表设计等知识点进行综合巩固。
在工具箱中单击柱形图工具

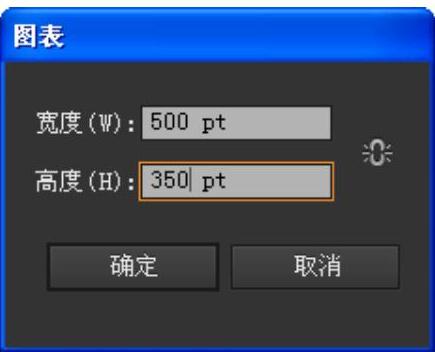

，并将鼠标指针移至工作区中单击，打开“图表”对话框。在对话框中，输入图表的“宽度”和“高度”数值，如图10-67所示。

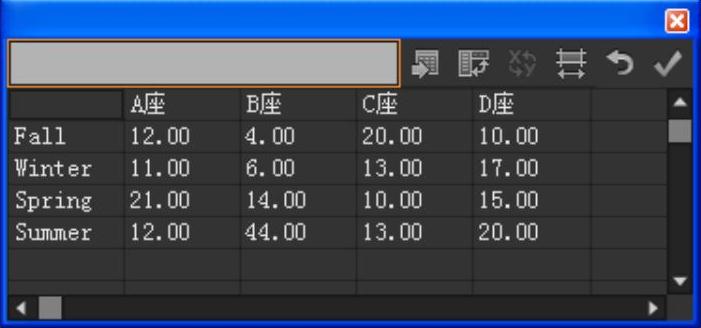

单击“确定”按钮，弹出图表数据对话框。在对话框中，输入销售数据、销售季度类别标签和图例标签，如图10-68所示。
图10-67 设置图表的宽度和高度
图10-68 输入图表数据
单击图表数据对话框中的“应用”按钮
，将数据应用到图表中。然后，关闭图表数据对话框。这时的柱形图图表效果如图10-69所示。
双击工具箱的柱形图工具
，打开“图表类型”对话框。在对话框中，单击堆积柱形图按钮

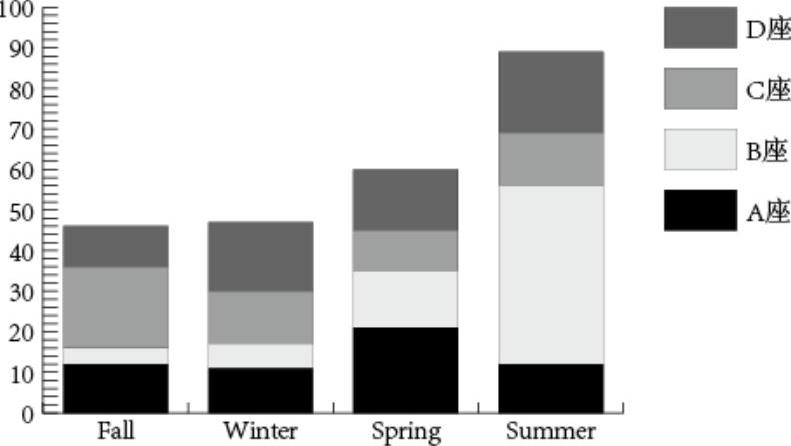

。单击“确定”按钮，柱形图图表转换为堆积柱形图图表，效果如图10-70所示。

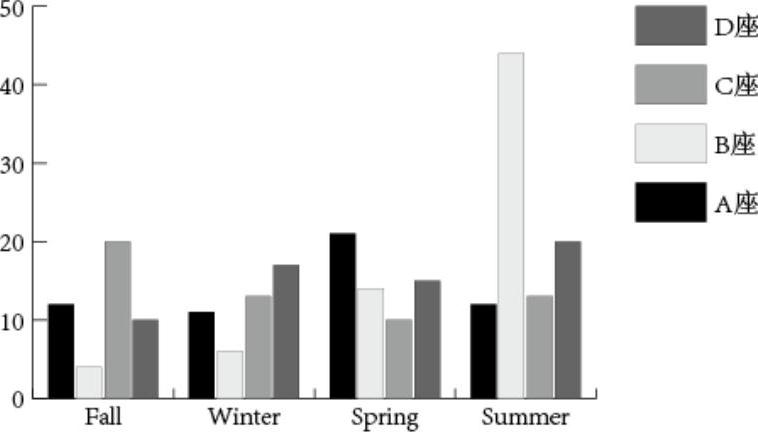

图10-69 柱形图图表效果

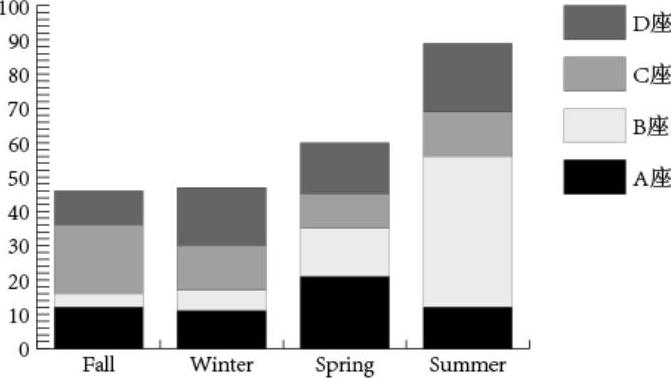

图10-70 堆积柱形图图表效果
双击工具箱的堆积柱形图
，再次打开“图表类型”对话框。在对话框的左上角的下拉列表中选择“数值轴”，切换到“数值轴”选项组。

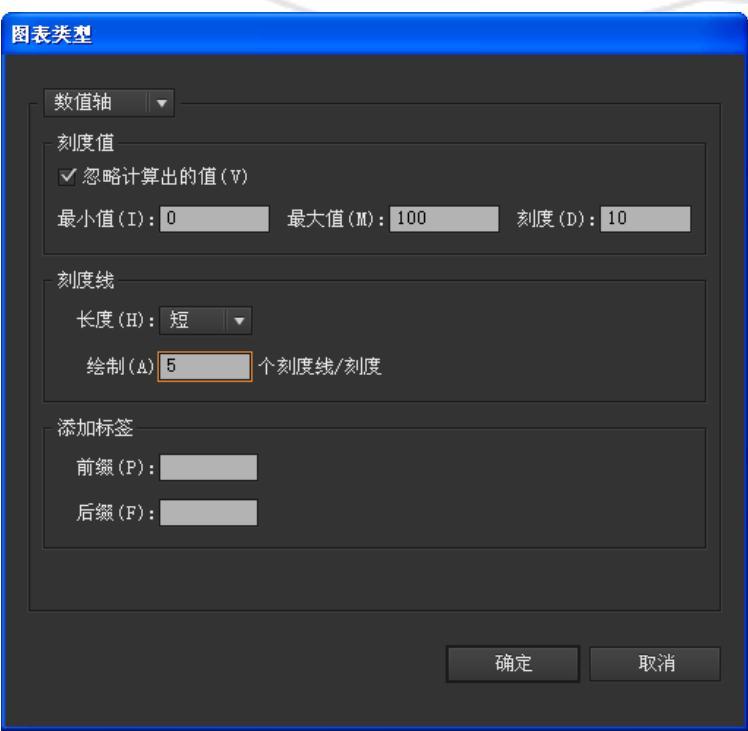

在对话框中，选择“忽略计算出的值”，并分别设置刻度值的数值和刻度线的长度和数量，如图10-71所示。单击“确定”按钮，图表的数值轴效果如图10-72所示。
使用矩形工具
在文档中绘制图形，将其填充颜色，如图10-73所示。
选择刚绘制的图形，执行“对象”→“图表”→“设计”命令，打开“图表设计”对话框。在对话框中，单击“新建设计”按钮，使所选的图形显示在预览框中，如图10-74所示。
单击对话框中的“重命名”按钮，在弹出的“重命名”对话框中，为新建设计命名为“图形1”，如图10-75所示。单击“确定”按钮后，所选图形创建为图表设计“图形1”，并存储在“图表设计”对话框中。
图10-71 设置刻度值和刻度线
图10-72 数值轴效果
图10-73 绘制图形
(www.chuimin.cn)

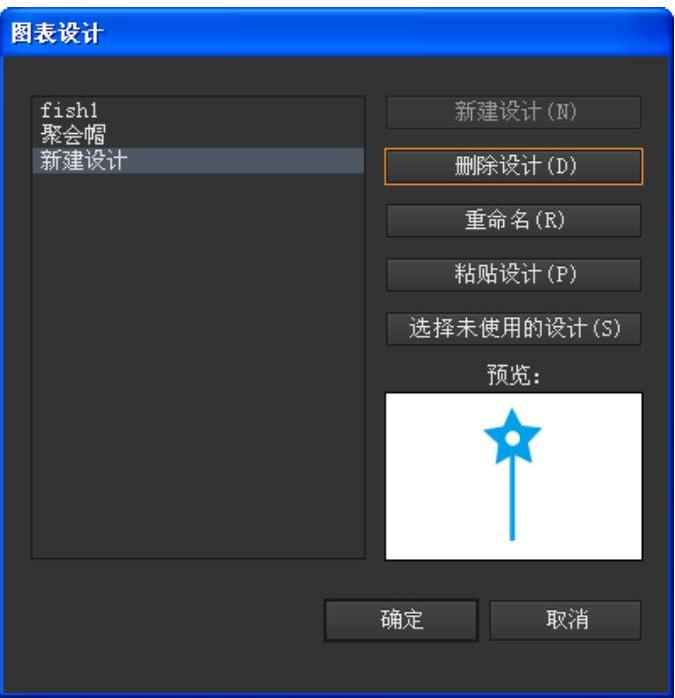

图10-74 新建设计预览

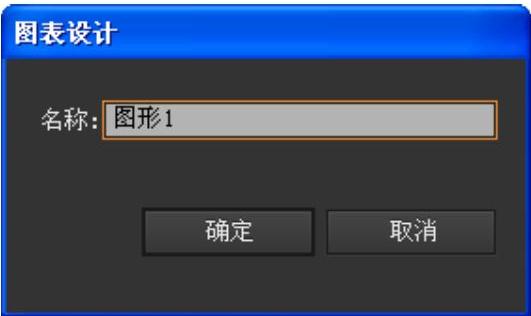

图10-75 重命名设计为“图形1”

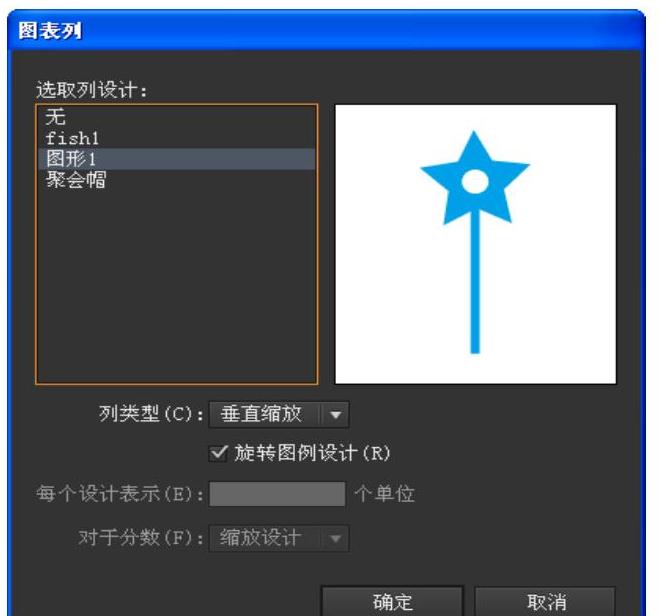

选择堆积柱形图图表，执行“对象”→“图表”→“柱形图”命令，打开“图表列”对话框。在对话框的“选择列设计”列表中，选择设计“图形1”，并设置该设计的列类型为“垂直缩放”方式显示，如图10-76所示。
单击“确定”按钮，堆积柱形图图表的数据被显示为设计“图形1”，如图10-77所示。
选择编组选择工具

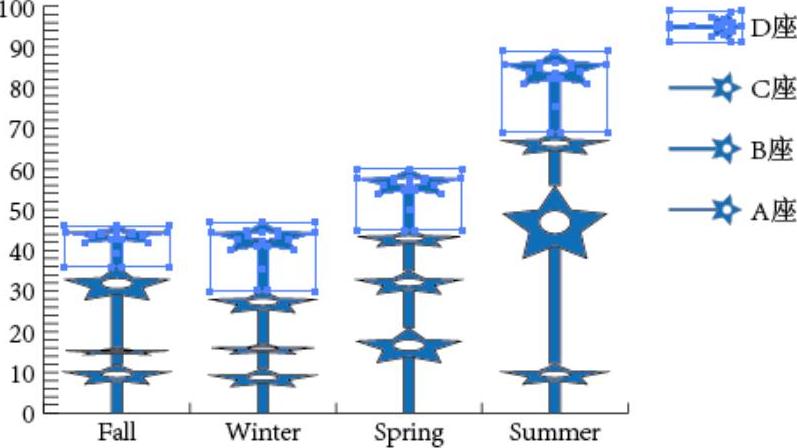

，单击图表中的“D座”图例，再次单击则选中整个“D座”图例，则将所有的表示D座数据的设计图形添加到选区，如图10-78所示。
在“色板”面板中单击“纯黄”，使被选中的图表部分的填色被填充。但由于图表设计带有矩形框，所以被填充后设计显示为矩形，如图10-79所示。
选择编组选择工具
，依次选择设计中所附带的矩形，按下Delete键进行删除。这时，图表的设计填充效果如图10-80所示。
重复步骤
～
的操作，将其余3组图例和数据分别填充不同的颜色。
图10-76 选择列设计并设置“列类型”

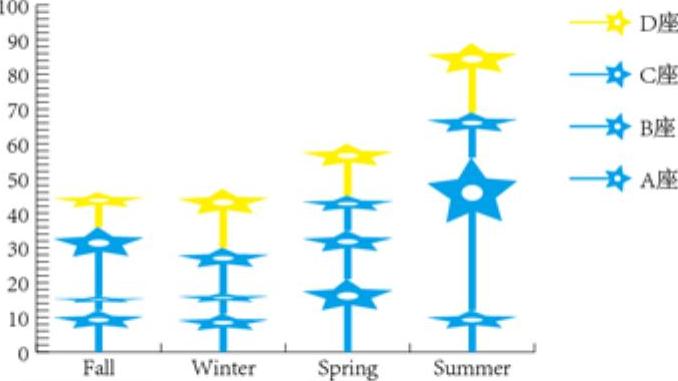

图10-77 数据由设计“图形1”显示
图10-78 选中D座图例和D座所有数据设计

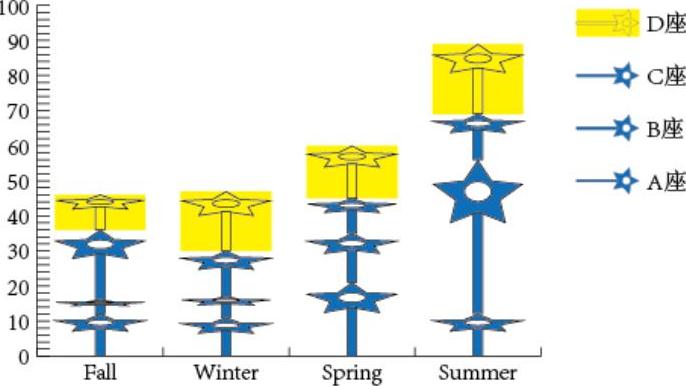

图10-79 填充选中的图表部分
选择编组选择工具
，按下Shift键，依次单击图例标签，使选中4个图例标签。然后，按下Ctrl+T键，打开“字符”面板。在面板中，设置字体大小为24pt。
在工具箱中单击文字工具

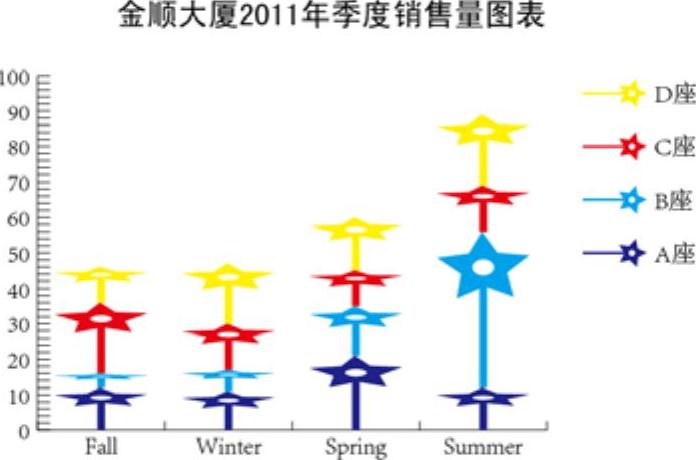

，在工作区中单击鼠标，并输入文字“金顺大厦2011年季度销售量图表”。然后，选中刚输入的文字，在“字符”面板中设置字体为“黑体”，字体大小为30pt。调整文字在文档中的位置后，图表效果如图10-81所示。
图10-80 设计填充效果
图10-81 图表效果
