除了可以将设计应用到柱形图外，还可以应用到散点图或折线图的数据标记上。下面通过一个简单的实例来介绍应用标记设计的方法和步骤。

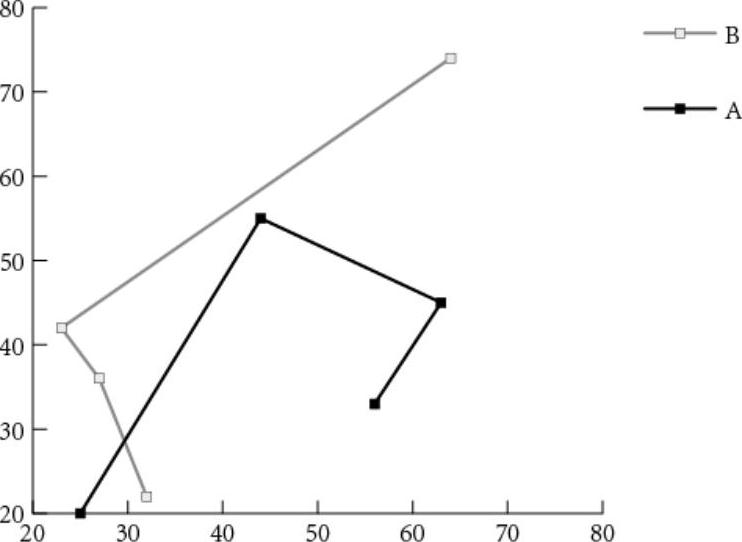

创建一个散点图图表，如图10-63所示。

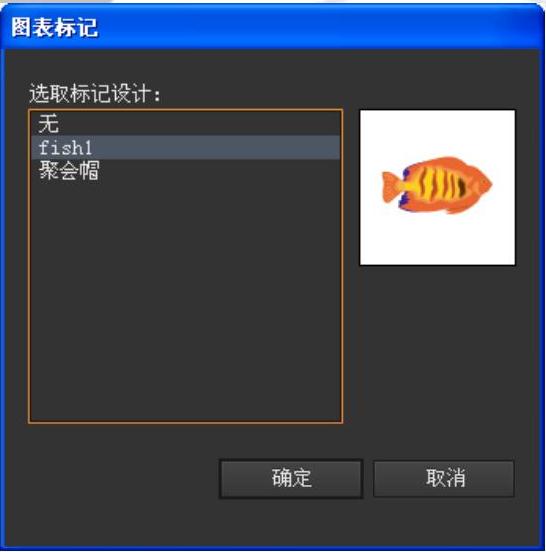

选择图表，执行“对象”→“图表”→“标记”命令，打开“图表标记”对话框。在对话框中，选择Illustrator CS6预设的设计“fish1”，如图10-64所示。
单击“确定”按钮，即可将所选择的设计应用到图表的标记上。但由于标记在图表中的比例较小，看不清楚新应用的设计标记。所以，下一步需要调整标记的大小比例。
图10-63 散点图图表
图10-64 选择“house1”设计
使用编组选择工具
单击图表中的一个标记，选中标记的一个部分。再次单击，即可选中整个标记设计。(www.chuimin.cn)
双击工具箱的比例缩放工具

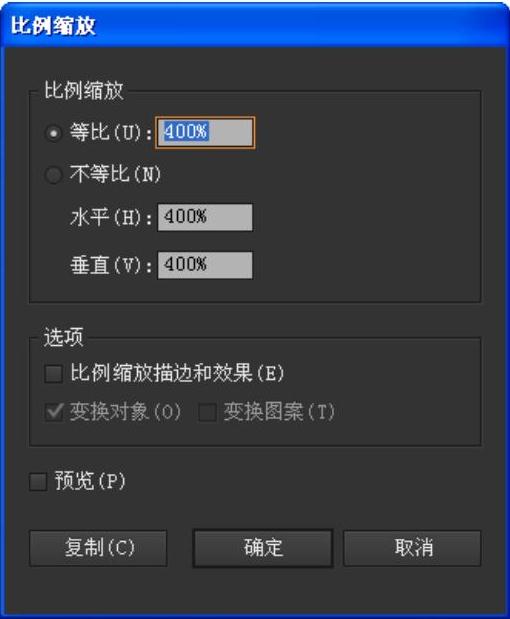

，打开“比例缩放”对话框。在对话框中，设置“比例缩放”选项的数值为400%，如图10-65所示。
单击“确定”按钮，所选择的标记设计比例放大了4倍。重复第
、

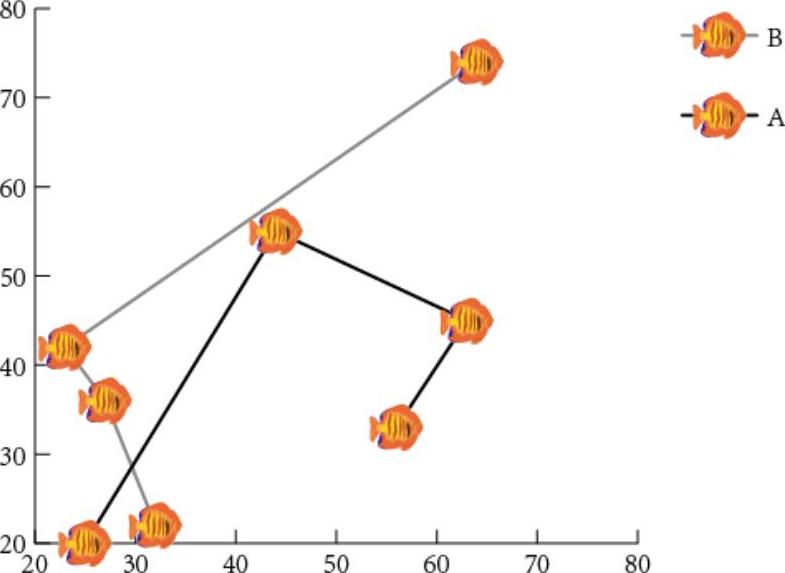

步骤的操作，将其余的标记设计同样放大4倍。这时，散点图的标记设计效果如图10-66所示。
图10-65 设置比例缩放数值
图10-66 散点图的标记设计效果
如果需要将设计进行更换，可以再次打开“图表标记”对话框。在该对话框中，选择另一个标记设计，单击“确定”按钮即可显示新的标记设计。但新更换的标记设计的比例仍然保持未放大状态。
