选择图表后，双击工具箱的图表工具，或执行“对象”→“图表”→“类型”命令，打开“图表类型”对话框，如图10-20所示。在对话框中，单击与所需图表类型相对应的按钮，然后单击“确定”按钮即可改变图表的类型。

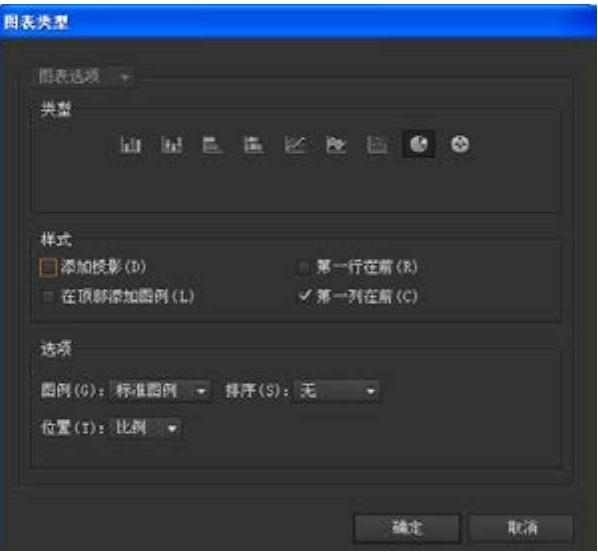

图10-20 “图表类型”对话框

例如，选择如图10-21所示柱形图图表，打开“图表类型”对话框，在对话框中单击“面积图”按钮。单击“确定”按钮后，柱形图图表即可转换为饼图图表，如图10-22所示。

通过“图表类型”对话框不但可以改变图表的类型，还可以增加图表阴影效果，改变图例标示位置和数值轴位置等。具体可设置的选项如下：

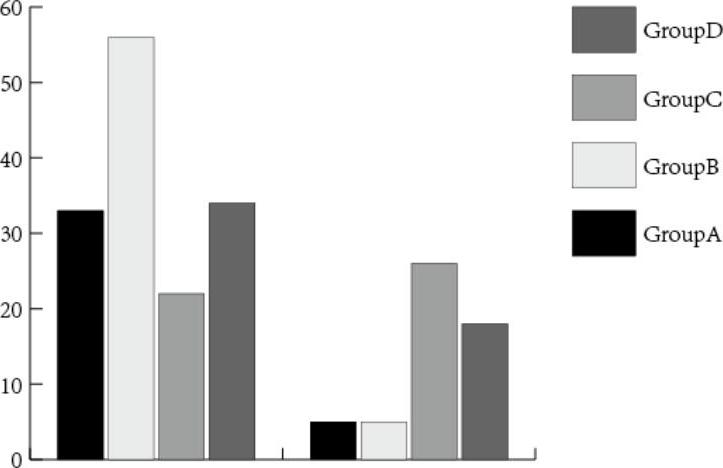

图10-21 选择柱形图表

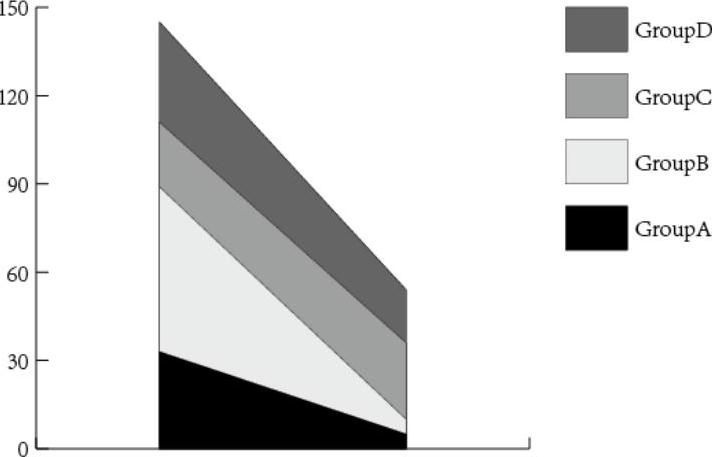

图10-22 面积图图表

●【数值轴】：该选项可以确定数值轴（测量单位）出现的位置，如图10-23所示为数值轴在左侧。

●【添加投影】：选择该选项，可以使图表中的柱形、条形、线段或整个饼图应用投影，如图10-23所示的为柱形图的投影效果。

●【在顶部添加图例】：选择该选项，使在图表的图例显示在顶部，而不是右侧，如图10-24所示。

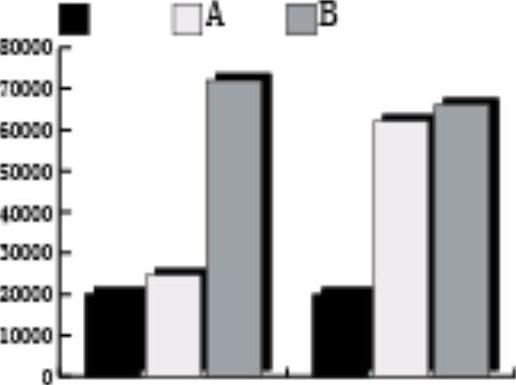

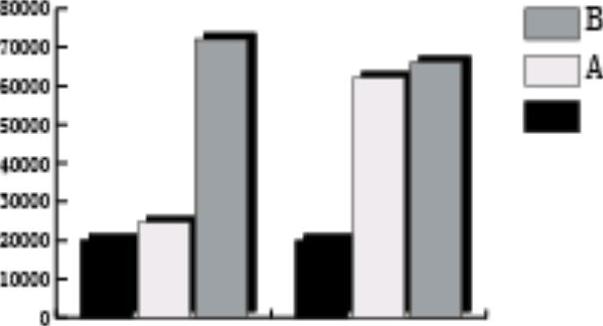

图10-23 数值轴在左侧、添加投影效果

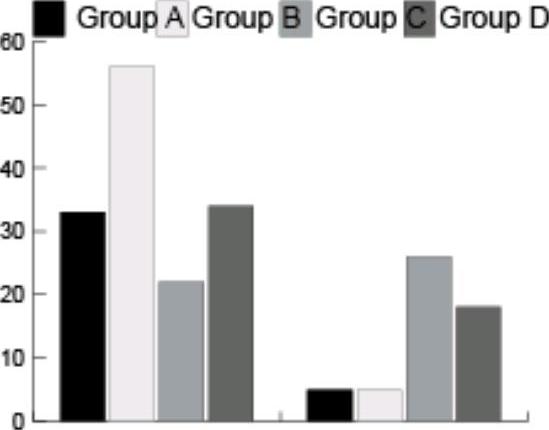

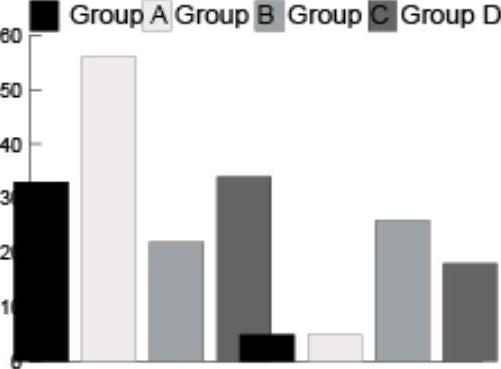

图10-24 在顶部添加图例效果

●【第一行在前】：选择该选项使“群集宽度”数值大于100%时，可以控制图表中数据的类别或群集重叠的方式。

●【第一列在前】：选择该选项使在图表中放置与顶部数据第一列相对应的柱形、条形或线段。该选项还可以使“列宽”或“条形宽度”大于100%时，柱形、堆积柱形、条形或堆积条形图表中第一列位于顶部。

●【列宽/条形宽度】：在该文本框中输入的数值可以指定柱形、堆积柱形、条形或堆积条形图表中柱形或条形的宽度。例如，同样的数据生成的柱形图图表中，列宽为90%的图表效果如图10-25所示；列宽为50%的图表效果如图10-26所示。

图10-25 列宽为90%的图表效果

(www.chuimin.cn)

图10-26 列宽为50%的图表效果

●【簇宽度】：在该文本框中输入的数值可以指定柱形、堆积柱形、条形或堆积条形图表中所有的柱形或条形的总宽度。大于100%的数值会导致柱形、条形或群集相互重叠。例如，同样的数据生成的柱形图图表中，列宽为80%的图表效果如图10-27所示；列宽为120%的图表效果如图10-28所示。

图10-27 列宽为80%的图表效果

图10-28 列宽为120%的图表效果

●【标记数据点】：选择该选项可以在折线图、散点图或雷达图图表上的每个数据点置入正方形标记，如图10-29所示。

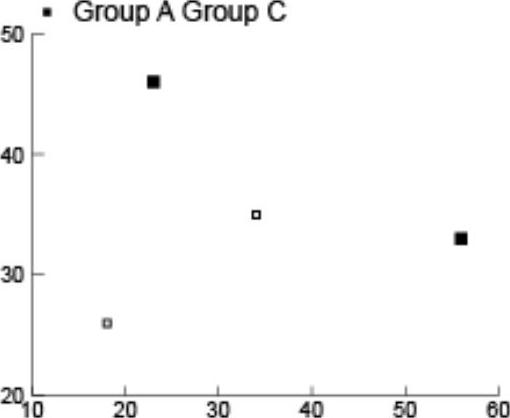

图10-29 标记数据点效果

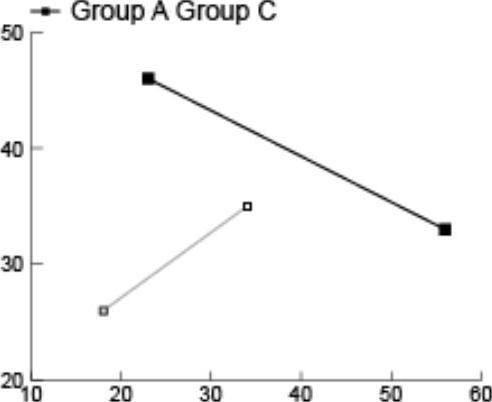

图10-30 连接数据点效果

●【连接数据点】：选择该选项可以使折线图、散点图或雷达图图表上的数据点之间进行线段的连接，从而能更轻松地查看数据间的关系，如图10-30所示。

●【线段边到边跨X轴】：选择该选项，可以在折线图或雷达图图表中沿水平X轴从左到右绘制跨越图表的线段。例如，如图10-31所示的折线图图表在选择该选项后，数据点和X轴连接线段的效果如图10-32所示。

●【绘制填充线】：选择该选项后，根据“线宽”文本框中输入的值可创建更宽的连接线段。设置如图10-32所示的折线图中的填充线为6pt后，折线图效果如图10-33所示。

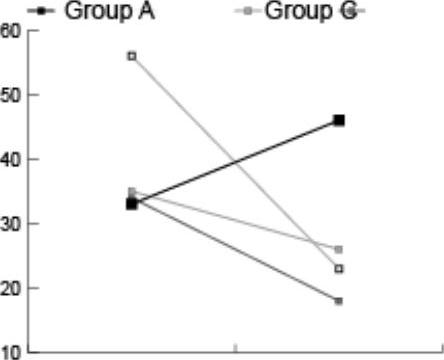

图10-31 折线图图表

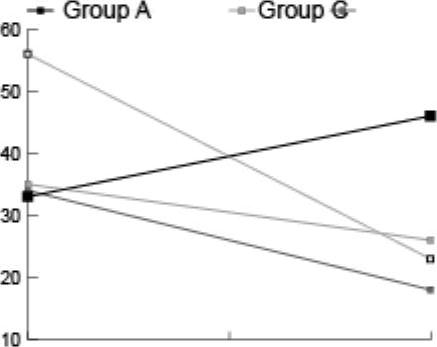

图10-32 数据点连接X轴效果

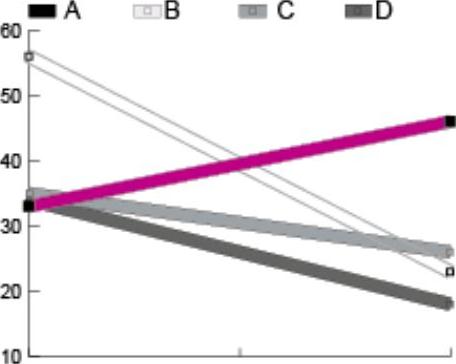

图10-33 折线图的填充线效果
