编辑填充图案可以通过编辑标尺或使用工具箱内的变换工具来进行操作，下面分别对这两种编辑方法进行介绍。

调整图案位置。由于图案的拼贴是由标尺的原点从左至右开始的，所以可以通过调整标尺的原点位置来调整图案的位置。下面通过一个实例来讲解使用标尺调整图案位置的方法。

绘制一个圆形，并进行图案填充。执行“视图”→“标尺”→“显示标尺”命令，使在视图上显示标尺，如图6-89所示。

将鼠标置于顶部标尺和左侧标尺的交界处，这时鼠标将变为一个“+”字光标。在“+”字光标处按下鼠标，向视图内拖动，这时将显示一个“+”字相交线，如图6-90所示。

将“+”字相交线拖动到需要设置为新原点的位置释放鼠标。单击“色板”面板上的图案，这时，图案的位置随着新原点的设置进行变换，效果如图6-91所示。

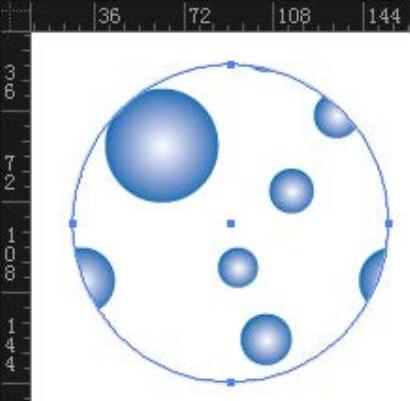

图6-89 显示标尺

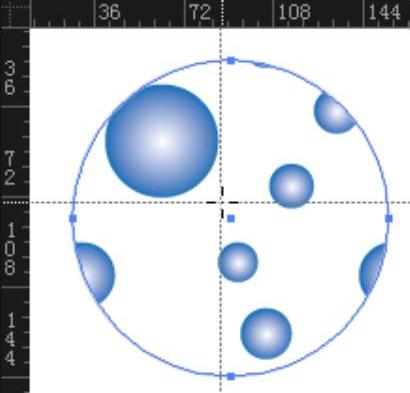

图6-90 拖动相交线

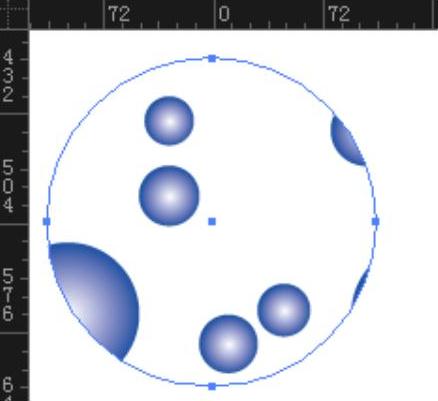

图6-91 图案变换效果

图案的变换。通过工具箱的变换工具可以将图案填充进行单独地变换，如：选择工具、比例缩放工具、旋转工具、倾斜工具等。下面以使用比例缩放工具为例来讲解图案的变换。(www.chuimin.cn)

使用钢笔工具绘制多段路径，并为其中一段路径填充图案，如图6-92所示。图案来自（“窗口”→“色板库”→“默认CMYK”命令）“默认CMYK”面板中的“星空”图案。

选择图案填充对象，并双击工具箱中的比例缩放工具。在弹出的“比例缩放”对话框中设置“比例缩放”数值为40%，选择“变换图案”复选框，并取消默认的“变换对象”复选框的选择，如图6-93所示。

单击“确定”按钮，对象中填充的图案比例缩放了40%，效果如图6-94所示。

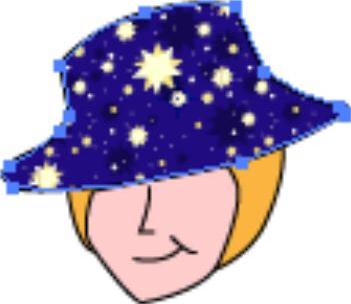

图6-92 填充图案

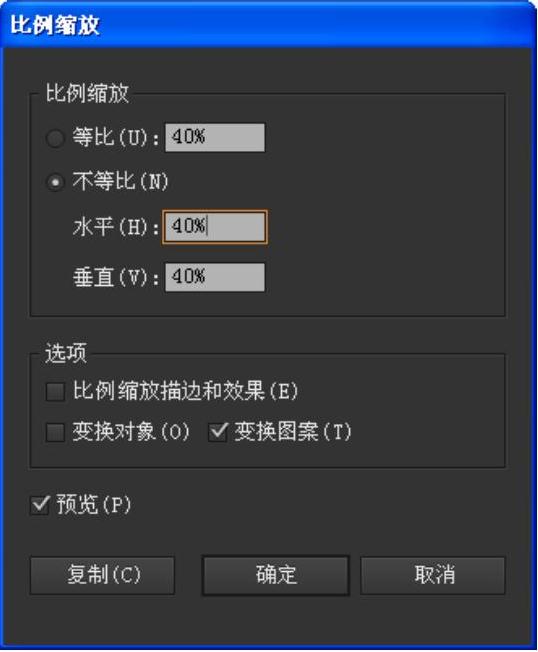

图6-93 设置比例缩放参数

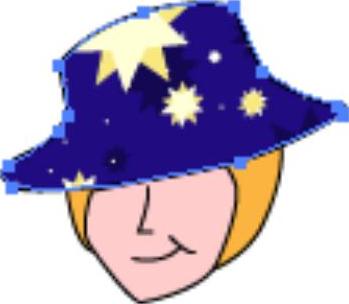

图6-94 比例缩放图案效果

同样，如果需要对图案进行旋转、倾斜、移动等变换操作，可以使用同样的方法通过相应的变换工具来完成。
