在Illustrator CS6中，通过使用基于已建立的透视绘图规则的功能集，可以在透视模式下轻松绘制或渲染图稿。透视网格工具可启用网格功能，支持在真实的透视图平面上直接绘图，以精准的1、2、3点透视绘制图形和场景。透视选区工具可实现在透视中动态移动、缩放、复制和变换对象；还可以使用透视选区工具沿对象当前位置垂直移动对象。

通过透视网格工具组，可以使用预设透视模式快速轻松地工作。透视网格提供了窗格预设来控制场景视角和视距，提供构件来控制消失点、水平高度、地平线和原点；还可以使用透视网格在画板上的参考图片或视频中绘制矢量对象，如图6-51所示。

1.定义网格预设

单击“视图”→“透视网格”→“定义网格”。在“定义透视网格”对话框中，可以为预设配置以下属性，如图6-52所示。

●【预设】：在“预设”下拉列表中可以自定义选择网格的名称。

●【类型】：指透视网格的分类，可选择一点透视、两点透视，或三点透视。

●【单位】：用来测量网格的大小。

●【缩放】：指选择查看的网格比例或设置画板和现实世界尺寸。如果要自定义比例，可选择“自定义”选项，在“自定义比例”对话框中，指定“画板”和“现实世界”比例。

●【网格线间隔】：用来确定网格中单元格的大小。

●【视角】：假设一个立方体没有一面与该图片平面（此处指计算机屏幕）平行，则“视角”指该虚构立方体的右侧面与图片平面形成的角度。因此，视角决定了观察者的左侧消失点和右侧消失点位置。45°视角意味着两个消失点与观察者视线的距离相等；如果视角大于45°，则右侧消失点离视线近，左侧消失点离视线远，反之亦然。(www.chuimin.cn)

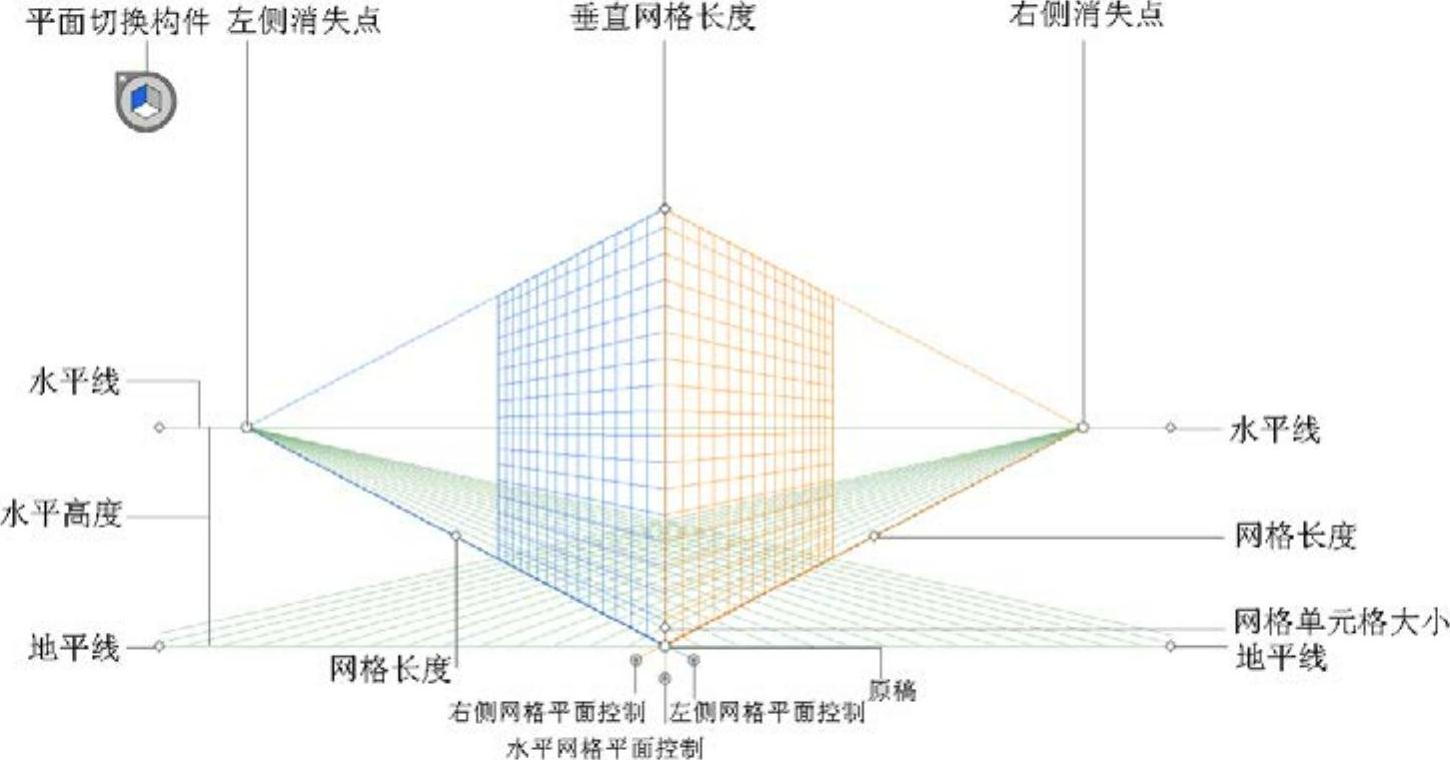

图6-51 透视网格图

●【视距】：观察者与场景之间的距离。

●【水平高度】：指为预设指定水平高度（观察者的视线高度）。水平线离地平线的高度将会在智能引导读出器中显示。

●【第三个消失点】：在选择三点透视时将启用此选项，可以在X和Y框中为预设指定x、y坐标。

如果要更改左侧网格、右侧网格和水平网格颜色，可以从左侧网格、右侧网格和水平网格的下拉列表中选择颜色；还可以使用“颜色选取器”选择自定义颜色；使用“不透明度”滑块更改网格的不透明度。将网格存储为预设，请单击“存储预设”按钮。

2.编辑、删除、导入和导出网格预设

如果要编辑网格预设，可以单击“编辑”→“透视网格预设”。在“透视网格预设”对话框中，选择要编辑的预设，然后单击“编辑”按钮，如图6-53所示，“透视网格预设”对话框将在编辑模式下打开。输入新的网格设置，然后单击“确定”按钮可以保存新的网格设置，但是无法删除默认预设。如果要删除用户定义的预设，则在“透视网格预设”对话框中单击“删除”按钮即可。

Illustrator CS6还允许导入和导出用户定义的预设，如果要导出某个预设，则单击“透视网格预设”对话框中的“导出”；要导入一个预设，则单击“导入”。
