应用路径实例：新品上市广告

2023-10-16 理论教育版权反馈

【摘要】：本实例主要绘制一张新品上市的广告图，在实例中主要用到的路径命令有：创建路径、使用选择工具修改路径、使用封套扭曲编辑路径等。在面板中设置圆形的描边“粗细”为20pt。单击“确定”按钮，文字变形效果如图5-127所示。单击“确定”按钮，使所选对象进行旋转。使用编组选择工具，框选图形组中的多边形和红色连接线段。在对话框中，设置比例缩放的数值为95%。

本实例主要绘制一张新品上市的广告图，在实例中主要用到的路径命令有：创建路径、使用选择工具修改路径、使用封套扭曲编辑路径等。

在工具箱中选择矩形工具，并在页面中绘制一个和页面大小相同的矩形。然后，在拾色器中设置该矩形的填色为C：34%、M：3%、Y：0%、K：0%，效果如图5-115所示。

选择刚绘制的矩形，执行“对象”→“锁定”→“所选对象”命令，将矩形作为背景进行锁定，以免在后面的操作中被误选。

选择椭圆工具，按住Shift键在页面中绘制一个圆形。然后，在色板面板中设置该圆形的描边为“深海蓝色”，填色为“无”。

按下Ctrl+F10键，打开描边面板。在面板中设置圆形的描边“粗细”为20pt。然后，调整圆形在页面中的位置，使如图5-116所示。

选择圆形，在工具箱中双击比例缩放工具，打开“比例缩放”对话框。在对话框中，设置比例缩放的数值，并选择“比例缩放描边和效果”复选框，如图5-117所示。

单击“复制”按钮，使复制出一个新的圆形，并放大到原图形的两倍大小，效果如图5-118所示。选择刚复制的圆形，连续按下Ctrl+D键3次，使按照上一次缩放设置连续3次进行比例缩放和复制，效果如图5-119所示。

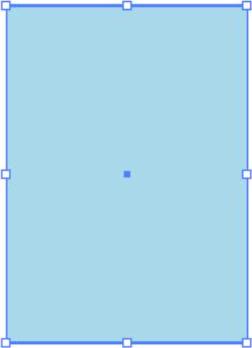

图5-115 绘制矩形

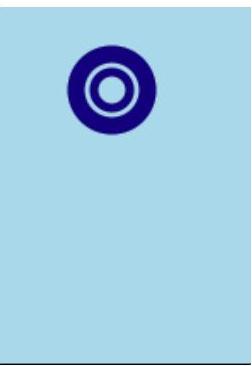

图5-116 圆形的位置

图5-117 设置比例缩放

图5-118 缩放效果

选择矩形工具，绘制一个矩形，该矩形和在第1步骤中绘制的矩形大小相等，填色可任意设置颜色。然后，按下Ctrl+A键，选中页面中所有的图形，如图5-120所示。

选中所有图形后，单击右键，在弹出的快捷菜单中选择“建立剪切蒙版”命令。这时，矩形外的所有区域被剪切，效果如图5-121所示。

图5-119 比例缩放和复制效果

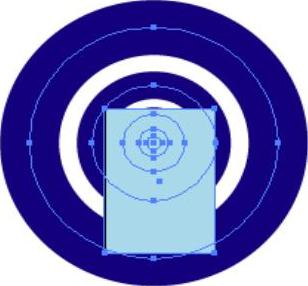

图5-120 选中所有图形

图5-121 剪切蒙版效果

按下Ctrl+A键，选中页面中所有的图形，执行“对象”→“锁定”→“所选对象”命令，将所有的图形进行锁定，以便在图形上进行路径的绘制。

选择钢笔工具，在页面中绘制一个飞机剪影图形，并在色板面板中设置填色为“红色”，飞机图形如图5-122所示。然后，调整飞机图形在页面中的大小和位置，如图5-123所示。

选择椭圆工具，在页面中绘制多个大小不一的椭圆形，并设置填色为“红色”，描边为“无”，效果如图5-124所示。

选择椭圆工具，在页面中绘制一个红色的椭圆形。然后，使用文字工具在椭圆形上输入文字“JET”，并设置文字的填色为白色，效果如图5-125所示。

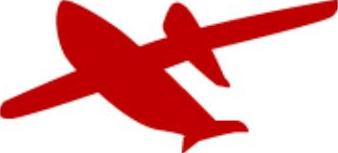

图5-122 飞机图形

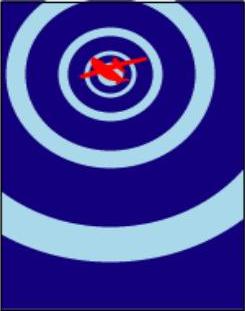

图5-123 飞机的大小和位置

图5-124 椭圆形效果

图5-125 文字效果

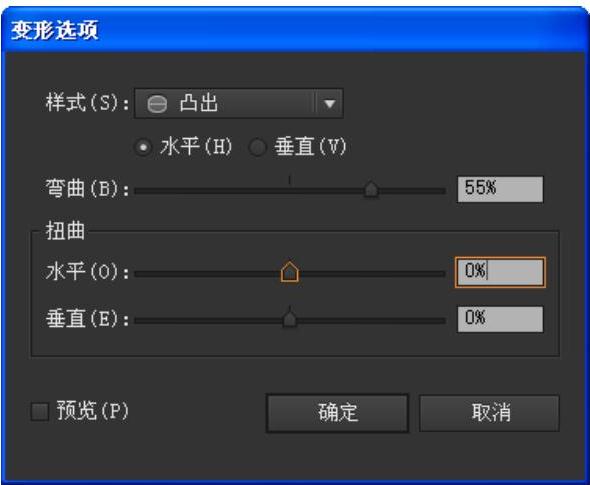

选择文字，执行“对象”→“封套扭曲”→“用变形建立”命令，打开“变形选项”对话框。在对话框中，设置变形样式为“凸出”，并设置弯曲数值，如图5-126所示。

单击“确定”按钮，文字变形效果如图5-127所示。选择文字和椭圆，双击旋转工具，在弹出的“旋转”对话框中设置旋转角度，如图5-128所示。单击“确定”按钮，使所选对象进行旋转。

图5-126 设置弯曲数值

图5-127 文字变形效果

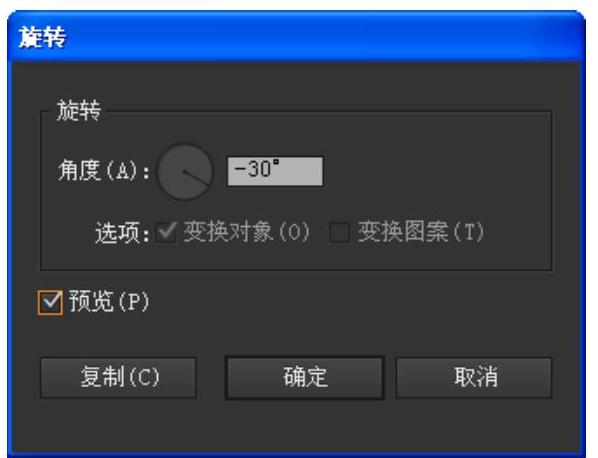

图5-128 设置旋转数值

选择钢笔工具，在页面中绘制一个不规则的多边形，并在色板面板中设置多边形的填色为“红色”，描边为“无”，效果如图5-129所示。

选择直线段工具，在色板面板中设置描边颜色为白色，在描边面板中设置描边“粗细”为2pt。然后，在多边形上绘制3条线段，使多边形初具透视效果，如图5-130所示。

选择直接选择工具，依次选择多边形的锚点进行拖移，微调多边形的透视效果，使透视更加逼真自然，如图5-131所示。

选择直线段工具，继续在多边形上绘制多条线段，效果如图5-132所示。

图5-129 多边形效果

图5-130 添加线段效果(www.chuimin.cn)

图5-131 微调透视效果

图5-132 添加多条线段效果

选择直线段工具，设置描边颜色为红色，描边“粗细”为2pt。然后，在页面绘制多条线段，使连接带文字的椭圆形和多边形，效果如图5-133所示。

选择如图5-133所示的图形，执行“对象”→“编组”命令，将所选图形进行编组。然后，调整该图形组在页面中的大小和位置，使如图5-134所示。

图5-133 线段效果

图5-134 图形组的大小和位置

选择椭圆工具，在页面中绘制一个红色的椭圆形。然后，使用文字工具在椭圆形上输入文字“THELINES”，打开“字符”面板，设置如图5-135所示，并设置文字的填色为白色。文字效果如图5-136所示。

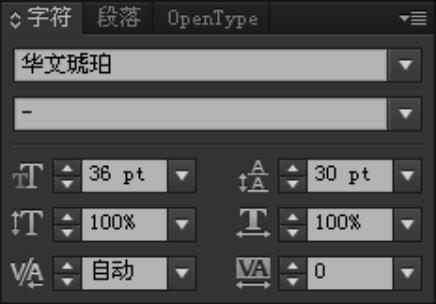

图5-135 设置字符参数

图5-136 文字效果

选择文字，执行“对象”→“封套扭曲”→“用变形建立”命令，打开“变形选项”对话框。在对话框中，设置变形样式为“膨胀”，并设置弯曲数值，如图5-137所示。

单击“确定”按钮，文字变形效果如图5-138所示。然后，选择文字和椭圆，双击旋转工具，在弹出的“旋转”对话框中设置旋转角度为30°，单击“确定”按钮，使所选对象逆时针旋转30°。

使用编组选择工具，框选图形组中的多边形和红色连接线段。然后，双击镜像工具，打开“镜像”对话框。在对话框中，设置镜像轴，如图5-139所示。单击“复制”按钮，将所选图形镜像复制出一个对称的图形。

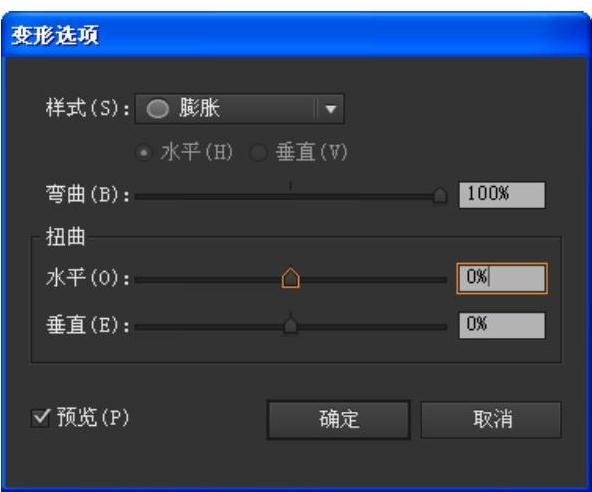

图5-137 设置膨胀变形

图5-138 变形效果

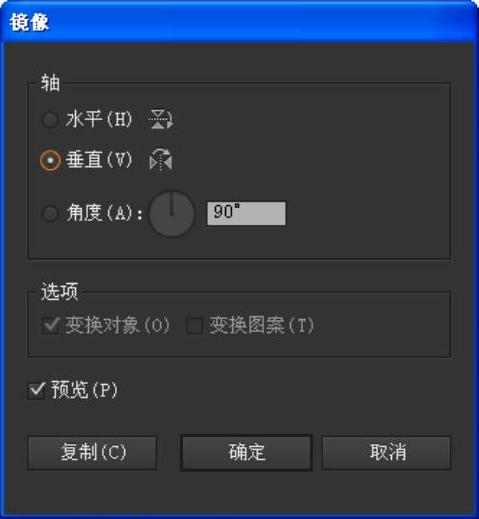

图5-139 设置镜像轴

选择如图5-140所示的椭圆形、文字和镜像复制的图形组，按下Ctrl+G键进行编组，然后，调整该编组在页面中的大小和位置。

使用第～步骤同样的方法，创建出第3组图形组，调整大小和位置后，页面效果如图5-141所示。

图5-140 调整编组的位置和大小

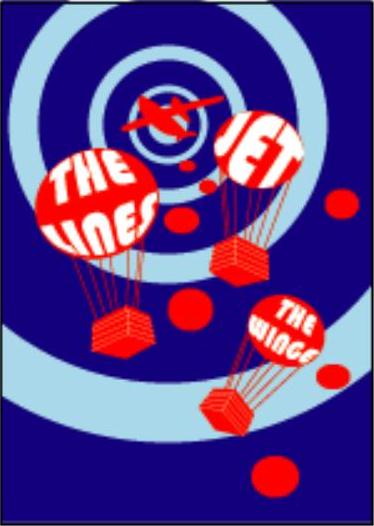

图5-141 页面效果

使用椭圆工具在页面底部绘制一个较大的椭圆形，如图5-142所示。然后，选择该椭圆形，在工具箱中双击比例缩放工具，打开“比例缩放”对话框。在对话框中，设置比例缩放的数值为95%。

单击“复制”按钮，以原椭圆形为中心，复制出一个新的椭圆，并等比缩放为原椭圆的95%的大小。选择复制出的椭圆，单击工具箱的文字工具，并在所选椭圆上单击鼠标。这时，该椭圆形转换为无填色的输入文字区域，如图5-143所示。

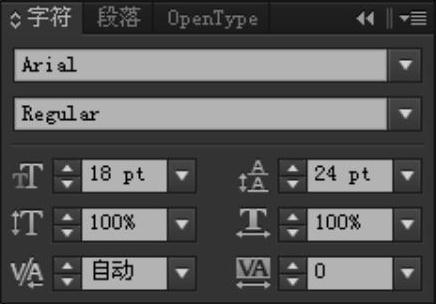

在字符面板中设置将要输入文字的字体、字体大小和行距，如图5-144所示。然后，在椭圆区域中输入文字，并设置文字的填色为白色，效果如图5-145所示。

选择文字工具，在页面的顶部分两行输入文字“AUSSIEINVASIONUSA-SPRING-2012”，并在字符面板中设置该文字的字体、字体大小和行距，如图5-146所示。

图5-142 椭圆形效果

图5-143 转换为文字区域

图5-144 设置字符

图5-145 白色文字效果

按下Alt+Ctrl+T键，打开段落面板。选择刚输入的文字，在面板中单击“居中对齐”按钮，使文字居中对齐。然后，设置文字的填色为“红色”，描边为“白色”。

使用文字工具选择第2行文字，在字符面板中设置该行字符的“水平缩放”数值为125%。

选择星形工具，在文字第一行的两边各绘制一个星形。至此，该广告图绘制完毕，效果如图5-147所示。

图5-146 设置顶部文字字符

图5-147 广告图效果
