使用“封套扭曲”命令可以将对象应用到另一个形状中，并依照该形状而变形，产生意想不到的变形效果。

1.用变形建立封套扭曲

使用“用变形建立”命令，可以通过调节Illustrator CS6预设的变形样式来对当前选择的对象进行理想的扭曲变形。下面通过一个实例来讲解该命令的使用方法和步骤。

（1）选择一个矩形，如图5-85所示。

图5-85 选择矩形

图5-86 “变形选项”对话框

（2）执行“对象”→“封套扭曲”→“用变形建立”命令，打开“变形选项”对话框。在该对话框中，设置“样式”为凸出，凸出的方向为“水平”，“弯曲”选项设置为50%，“水平扭曲”和“垂直扭曲”选项的数值都为0%，即保持默认数值，如图5-86所示。

（3）选择“预览”复选框，可以看到矩形的水平方向的边（底端和顶端）产生规则的凸出变形，效果如图5-87所示。

（4）在对话框中，其他选项的数值不变，调整凸出方向为“垂直”。这时，矩形的垂直方向的边（左端和右端）产生规则的凸出变形，效果如图5-88所示。

（5）继续调整对话框中的选项，调整“弯曲”选项的数值为0%，“水平扭曲”选项的数值为50%。这时，矩形的水平方向的边（底端和顶端）发生扭曲变形，效果如图5-89所示。

（6）调整“水平扭曲”选项的数值为0%，“垂直扭曲”选项的数值为50%。这时，矩形的垂直方向的边（左端和右端）发生扭曲变形，效果如图5-90所示。

图5-87 水平凸出

图5-88 垂直凸出

图5-89 水平扭曲

图5-90 垂直扭曲

（7）当确定变形效果后，单击“确定”按钮退出对话框。

通过这个实例，可以了解到“水平弯曲”、“垂直弯曲”、“水平扭曲”和“垂直扭曲”的效果。

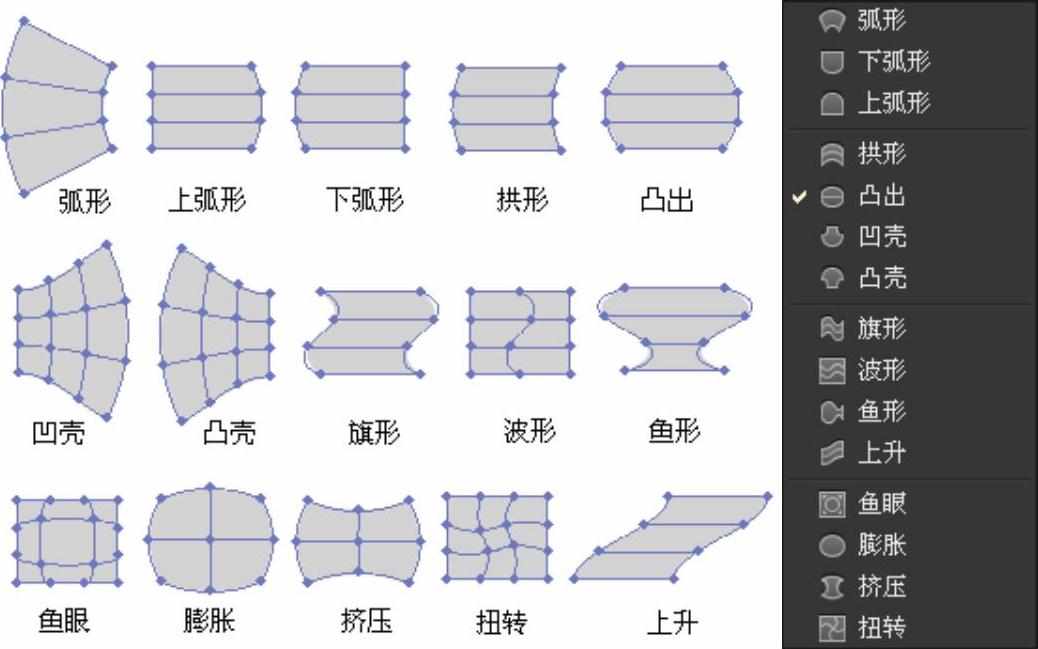

在“变形选项”对话框，单击“样式”选项的下拉按钮，弹出下拉列表。在列表中有很多Illustrator CS6预制的样式可供调用，如图5-91所示。选择不同的样式，并根据需要设置弯曲度、扭曲等数值，可以达到多种变形效果。

图5-91 样式效果

如图5-91所示的各种样式变形效果，可供参考。这些样式均设置凸出的方向为“垂直；“弯曲”选项数值为50%；“水平扭曲”和“垂直扭曲”选项数值为0%。

2.用网格建立封套扭曲

使用“用网格建立”命令可以在对象上应用封套网格，拖动网格即可自由地调节对象的变形效果。下面通过一个实例来讲解该命令的使用方法和步骤，同时该实例还讲解了编辑封套方法。

（1）选择一个图形路径。执行“对象”→“封套扭曲”→“用网格建立”命令，打开“封套网格”对话框。

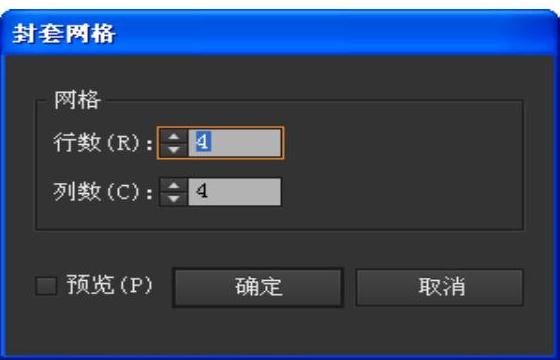

（2）在对话框中，设置网格的行数和列数的数值都为4，如图5-92所示。

（3）单击“确定”按钮，对象上则被覆盖封套网格，效果如图5-93所示。

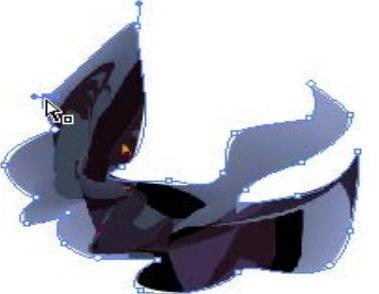

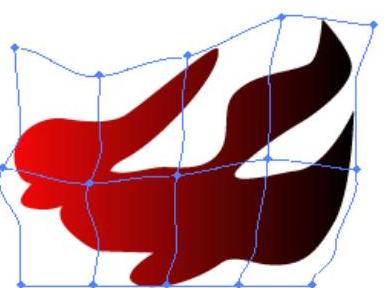

（4）使用直接选择工具选择封套网格上的锚点，并进行拖动。根据鼠标拖动的方向和距离，图形路径产生扭曲变形，如图5-94所示。

图5-92 “封套网格”对话框

图5-93 对象被网格封套

图5-94 拖动网格锚点

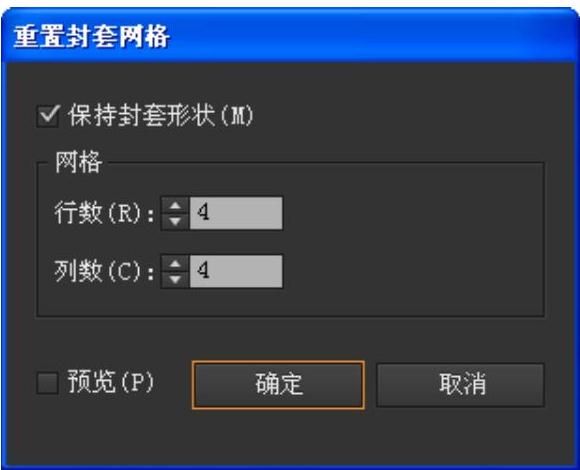

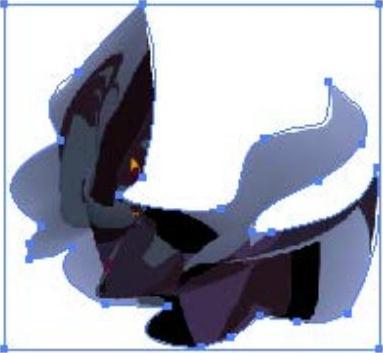

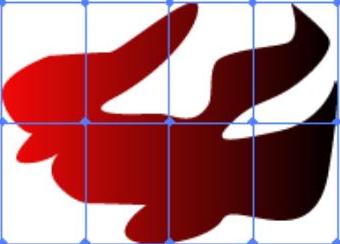

（5）在编辑网格变形过程中，如果变形效果始终不理想，可以执行“对象”→“封套扭曲”→“用网格重置”命令。在弹出的“重置封套网格”对话框中，调整网格的行数和列数，选择“预览”复选框，如图5-95所示。这时，在页面上可以看到对象上的网格进行初始化调整，效果如图5-96所示。(www.chuimin.cn)

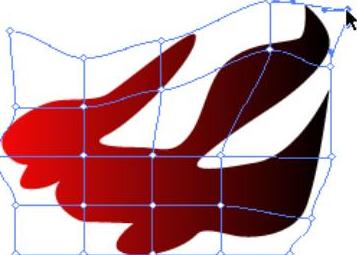

（6）在对话框中选择“保持封套形状”复选框，则使得网格保持编辑变形后的封套形状的基础上，只调整了网格的行数和列数，如图5-97所示。
