除了前面章节中介绍的基本路径操作外，Illustrator CS6还提供了很多编辑路径的高级命令，比如“连接”、“平均”等命令。执行“对象”→“路径”命令，即可看到“路径”的扩展菜单命令，如图5-42所示。

1.连接

“连接”命令可以将当前选中的，并分别处于两条开放路径末端的锚点合并为一个锚点。具体操作步骤如下：

（1）使用直接选择工具，选取开放路径中末端的两个锚点，如图5-43所示。

（2）执行“对象”→“路径”→“连接”命令，被分离的两个锚点互相连接，开放式路径转换为封闭式路径，效果如图5-44所示。

（3）使用“连接”命令还可以合并重叠的两个锚点。如图5-45所示，使用直接选择工具将图5-43中路径末端的其中一个锚点拖曳到另一个末端锚点上。但实际上，这两个重叠的锚点并没有连接在一起，路径也仍然保持开放类型路径。

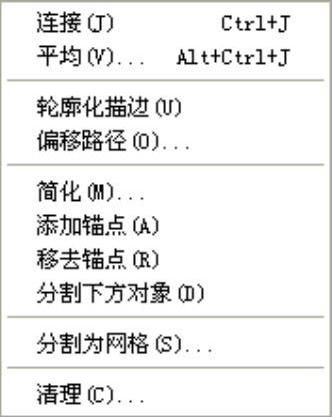

图5-42 路径编辑菜单

那么，如何将重叠的两个锚点合并呢，具体操作步骤如下：

（1）使用直接选择工具拖曳出一个选择框，选取重叠的两个锚点。

（2）执行“对象”→“路径”→“连接”命令。

图5-43 选择锚点

图5-44 连接锚点

图5-45 重叠的锚点

（3）在控制面板上选择将合并的锚点为“边角”锚点或“平滑”锚点，如图5-46所示。这时，两个重叠的锚点合并为一个锚点，开放式路径转换为闭合式路径。

另外，也可以在选择重叠的锚点后，按住Alt键，再执行“连接”命令。

2.平均

“平均”命令可以将所选择的多个锚点以平均位置来排列。

执行“对象”→“路径”→“平均”命令，将弹出“平均”对话框，如图5-47所示。在该对话框中，用户可以设置平均放置锚点的方向，各选项含义如下：

●【水平】：该选项可以使被选择的锚点在水平方向平均并对齐位置。

●【垂直】：该选项可以使被选择的锚点在垂直方向平均并对齐位置。

●【两者兼有】：该选项可以使被选择的锚点在水平和垂直方向平均和对齐位置，锚点将移至同一个点上。

例如，创建如图5-48所示的两个图形，并使用直接选择工具通过框选的方法同时选中这两个图形末端的锚点。

图5-46 指定锚点类型

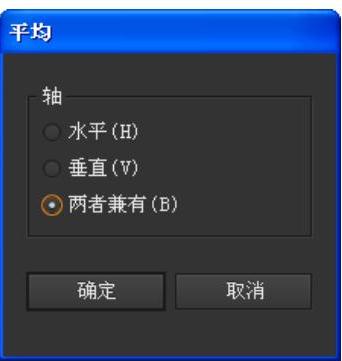

图5-47 “平均”对话框

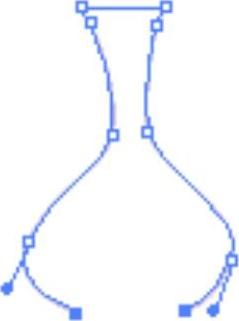

图5-48 创建图形

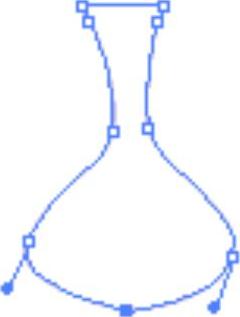

选中两个锚点后，执行“对象”→“路径”→“平均”命令。在弹出的“平均”对话框中分别试验3种轴选项的不同效果，如图5-49～图5-51所示。

图5-49 “水平”效果

图5-50 “垂直”效果

图5-51 “两者兼有”效果

3.轮廓化描边

使用“轮廓化描边”命令可以跟踪所选路径的轮廓，并将描边转换为封闭路径。下面通过一个实例来讲解“轮廓化描边”命令的应用。

（1）使用星形工具在页面上绘制一个五角星形。

（2）执行“窗口”→“描边”命令，打开描边面板。在该面板中，设置星形的描边“粗细”为30pt，如图5-52所示。这时的星形效果如图5-53所示。

（3）执行“对象”→“路径”→“轮廓化描边”命令，将星形的描边转换为封闭路径，如图5-54所示。

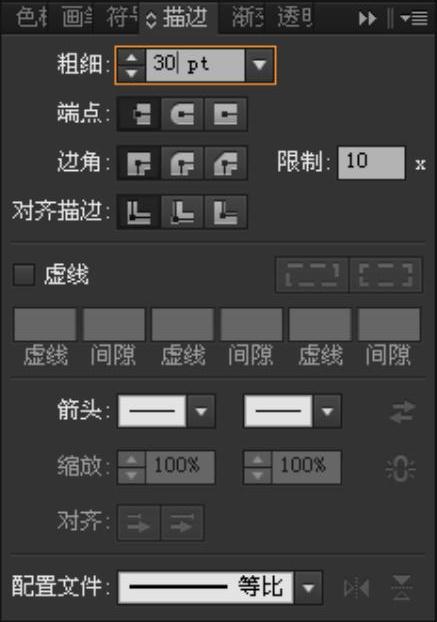

图5-52 设置描边粗细

图5-53 星形效果

图5-54 轮廓化描边效果

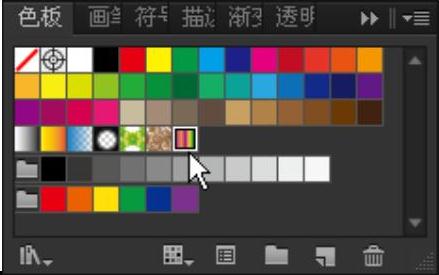

（4）选择描边转换的新路径，执行“窗口”→“色板”命令，打开“色板”面板。在该面板中，选择渐变色板中的“混合彩虹效果”填色，如图5-55所示。这时，路径被进行渐变填色，效果如图5-56所示。

图5-55 设置渐变填色

图5-56 填色效果

4.偏移路径

使用“偏移路径”命令可以将路径向内或向外偏移一定距离，并复制出一个新的路径。

执行“对象”→“路径”→“偏移路径”命令，将弹出“位移路径”对话框，如图5-57所示。在该对话框中，用户可以设置位移选项参数，各选项含义如下：

图5-57 “位移路径”对话框

●【位移】：该选项数值可以控制路径的偏移量。数值为正值，路径向外偏移；数值为负值，路径向内偏移。

●【连接】：在该选项下拉列表中可以选择转角的连接方式，包括斜接、圆角和斜角。

●【斜接限制】：该选项数值可以限制斜角的突出。应用“偏移路径”命令的具体步骤如下：

（1）使用星形工具在页面上绘制一个五角星形，并设置描边粗细为10pt，星形效果如图5-58所示。

（2）执行“对象”→“路径”→“偏移路径”命令，打开“偏移路径”对话框。在对话框中，设置“位移”数值为-10pt，“连接”方式为斜接，“斜接限制”数值为4。

（3）单击“确定”按钮，星形则向内偏移了10pt并复制了一个新的图形，效果如图5-59所示。

在“偏移路径”对话框，调整“位移”数值为10pt，星形则向外偏移并进行复制，效果则如图5-60所示。

图5-58 绘制星形

图5-59 向内偏移效果

图5-60 向外偏移效果

在对话框中调整“连接”方式，斜接、圆角和斜角连接的效果依次如图5-61所示。

图5-61 不同的连接效果

5.简化

使用“简化”命令可以控制锚点的数量，从而改变路径的形状。(www.chuimin.cn)

执行“对象”→“路径”→“简化”命令，将弹出“简化”对话框，如图5-62所示。在该对话框中，各选项含义如下：

●【曲线精度】：该选项的数值用来确定简化程度，数值越低表示曲线的简化的程度越高。

●【角度阈值】：该选项的数值用来确定角度的平滑度。如果转角的角度低于该数值，转角的锚点将不会被改变。

●【直线】：选择该选项可以使曲线路径都转换为直线路径。

●【显示原路径】：选择该选项可以在操作中显示原路径，从而产生对比效果。

图5-62 “简化”对话框

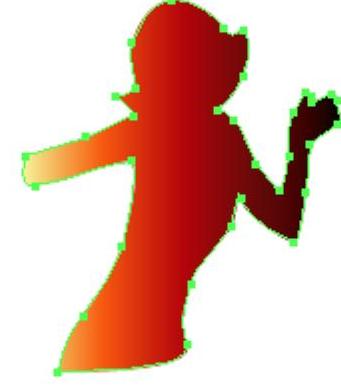

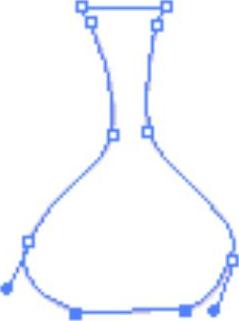

图5-63 选择图形

图5-64 简化效果

下面通过一个实例来讲解“简化”命令的应用。

（1）选择5-63所示的图形，执行“对象”→“路径”→“简化”命令。

（2）在“简化”对话框中设置曲线精度为50%，其他选项设置不变。单击“预览”复选框，在页面上图形的简化效果如图5-64所示。

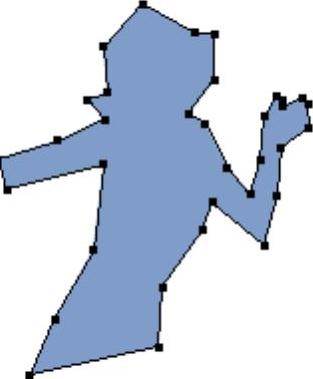

（3）选择“直线”复选框，将所有曲线转换为直线，效果如图5-65所示；再选择“显示原路径”复选框，可以在图形中看到原路径和调整后路径的对比效果，如图5-66所示。

（4）通过预览确定简化效果后，单击“确定”按钮退出对话框。

（5）绘制一个矩形，并执行“对象”→“路径”→“简化”命令。在“简化”对话框中设置“曲线精度”为90%，选择“显示原路径”和“预览”复选框，其余选项保持系统默认设置，矩形的简化效果如图5-67所示。

图5-65 直线效果

图5-66 显示原路径

图5-67 简化矩形效果

（6）调整“曲线精度”的数值为15%，可以看到矩形上的锚点减少了，曲率变大，如图5-68所示。

（7）拖动“角度阈值”下面的滑块，调节简化的角度阈值。当“角度阈值”的数值在0～89°之间时，矩形的简化效果都保持如图5-69所示，没有发生改变。

（8）设置“角度阈值”为90°，这时，矩形的简化效果和原路径效果相同，如图5-69所示。因为矩形的4个转角的角度都为90°，当“角度阈值”的数值大于或等于90°，转角将不会被改变。确定简化效果后，单击“确定”按钮退出对话框。

6.添加锚点

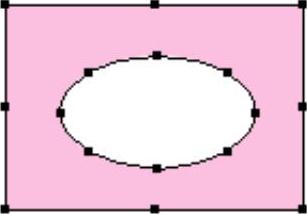

选择路径后，执行“对象”→“路径”→“添加锚点”命令，系统会自动在路径的每两个锚点之间再添加一个锚点，效果如图5-70和5-71所示。

7.移去锚点

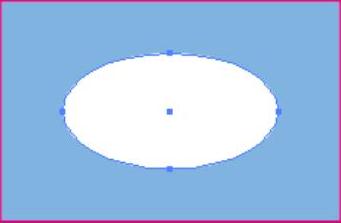

选择路径后，执行“对象”→“路径”→“移去锚点”命令，系统会自动在选中的路径上移去描点。效果如图5-72和图5-73所示。

图5-68 调整“曲线精度”为15%效果

图5-69 角度阈值大于或等于转角角度效果

图5-70 添加锚点前效果

图5-71 添加锚点后效果

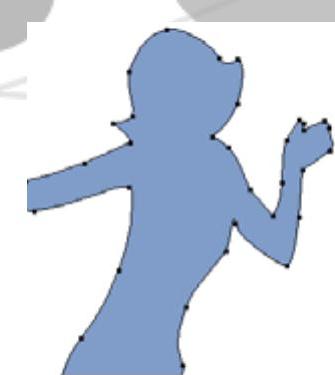

图5-72 移去锚点前效果

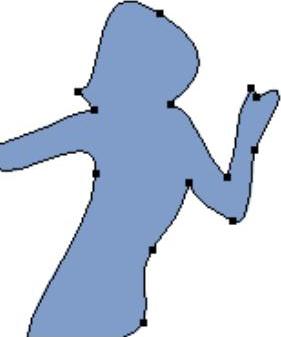

图5-73 移去锚点后效果

8.分割下方对象

使用“分割下方对象”命令可以将选定的对象作为切割器对其他对象进行切割。用于切割的对象可以是闭合式路径，也可以是开放式路径。分割后，该选定对象被删除。

选定一个闭合式路径，如图5-74所示。然后，执行“对象”→“路径”→“分割下方对象”命令，将下方的圆形进行分割，如图5-75所示。分别拖动分割后的路径，可以观察到分割效果，如图5-76所示。

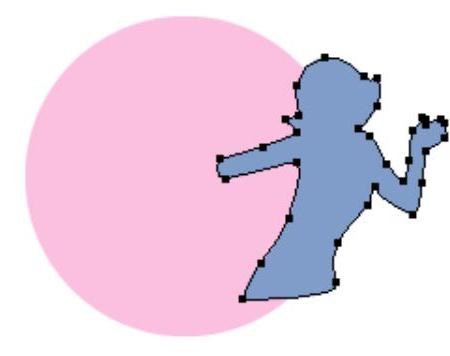

图5-74 选择闭合式路径

图5-75 分割效果

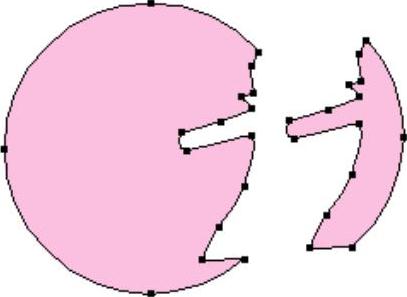

图5-76 拖动分割后路径

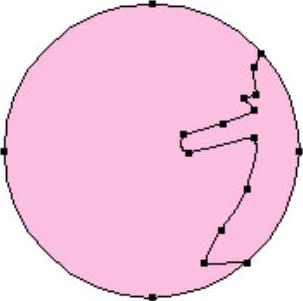

选定一个开放式路径，如图5-77所示。然后，执行“对象”→“路径”→“分割下方对象”命令，将下方的圆形进行分割，如图5-78所示。拖动分割后的路径，可以观察到分割效果，如图5-79所示。

9.分割为网格

使用“分割为网格”命令可以将任何形状的对象分割为网格式对象。执行“对象”→“路径”→“分割为网格”命令，将弹出“分割为网格”对话框。在该对话框中，各选项含义如下：

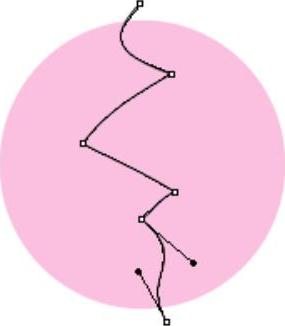

图5-77 选择开放式路径

图5-78 分割效果

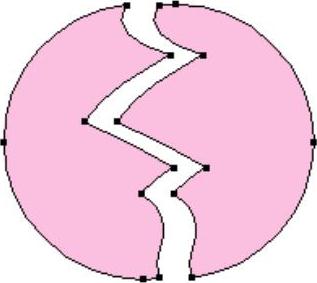

图5-79 拖动分割路径效果

●【行】：在“数量”中设置网格水平的数量；在“高度”中设置单元格的高度；在“间距”中设置单元格的垂直间距；在“总计”中设置整个网格的高度。

●【列】：在“数量”中设置网格的列数；在“宽度”中设置单元格的宽度；在“间距”中设置单元格的水平间距；在“总计”中设置整个网格的宽度。

●【添加参考线】：选择该选项表示可以在网格边缘显示参考线。

选择如图5-80所示的路径，执行“对象”→“路径”→“分割为网格”命令。在弹出“分割为网格”对话框中设置网格参数，如图5-81所示。单击“确定”按钮，被选择的路径分割为如图5-82所示的网格。

图5-80 选择路径

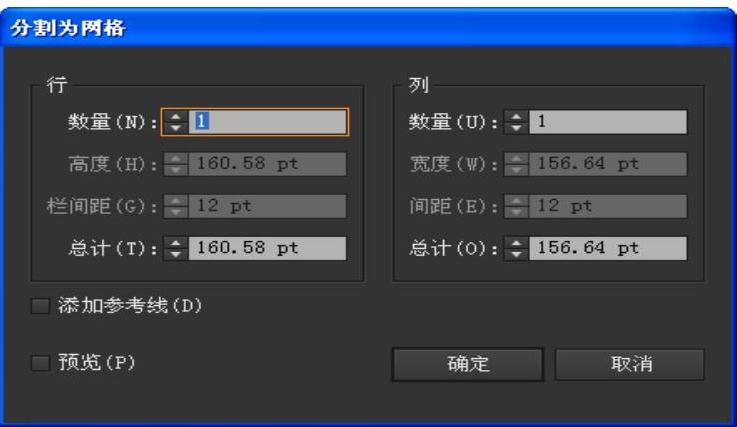

图5-81 设置网格参数

图5-82 分割网格效果

10.清理

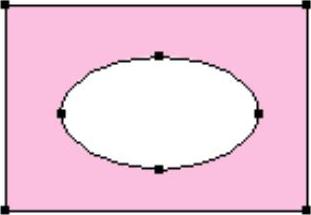

使用“清理”命令可以清除文档中残余的游离点（和其他锚点不发生关联的锚点）、无填充对象和空文本路径。

执行“对象”→“路径”→“清理”命令，将弹出“清理”对话框，如图5-83所示。在对话框中有“游离点”、“未上色”和“空文本路径”3个选项，选择需要清理的选项的复选框，单击“确定”按钮，即可删除相应的对象。如果文档无需清除，执行“清理”命令后，将弹出如图5-84所示的警告对话框，提示无需清理。

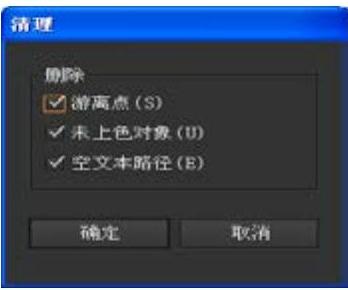

图5-83 “清理”对话框

图5-84 警告对话框
