在本节中将通过各种基本绘图工具绘制一个房子的图形。在绘制的过程中，注意多种工具的综合应用和图形的调整。

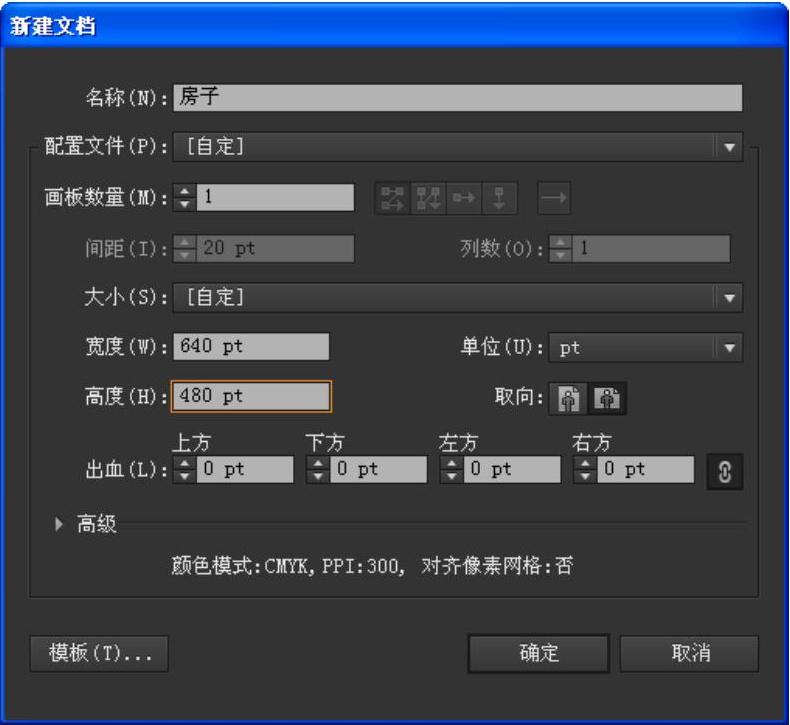

执行“文件”→“新建”命令，打开“新建文档”对话框，在对话框中设置文档的名称、画板大小和取向，如图3-50所示。单击“确定”按钮退出对话框。

图3-50 新建文档

在工具箱中单击矩形工具展开工具组，在工具组中选择多边形工具。然后，在页面中单击鼠标，打开“多边形”对话框。在对话框中设置多边形的半径和边数，如图3-51所示。单击“确定”按钮，在页面上创建出如图3-52所示的多边形。

图3-51 设置多边形参数

图3-52 创建多边形

选择多边形，执行“对象”→“变换”→“旋转”命令。在弹出的“旋转”对话框中设置旋转角度为30°，如图3-53所示。单击“确定”按钮，使多边形进行旋转。

在工具箱中单击直接选择工具，选择多边形最下端的一个锚点。可以通过观察锚点的显示状态来确定该点是否选中，被选中的锚点显示为实心点，未被选中的锚点显示为空心点，如图3-54所示。

选中锚点后，按下鼠标向上拖动，使该锚点的位置与上面两个锚点的位置水平对齐，效果如图3-55所示。

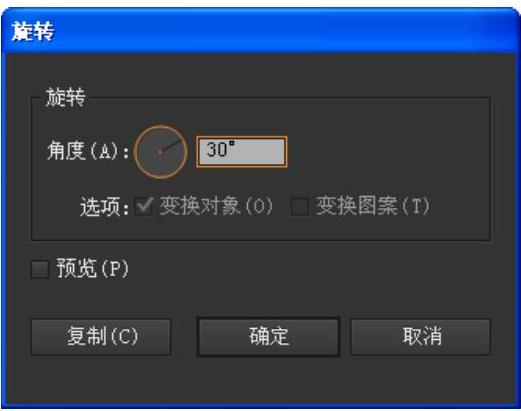

图3-53 设置旋转角度

图3-54 选择锚点

图3-55 拖动锚点后的效果

在工具箱中双击多边形工具，在页面上单击鼠标，打开“多边形”对话框。在对话框中设置多边形的半径和边数，如图3-56所示。然后，单击“确定”按钮，在页面上创建一个三角形。

执行“窗口”→“色板”命令，打开“色板”面板。在页面上选择三角形，然后在“色板”面板中单击“CMYK蓝”，如图3-57所示。这时，三角形的颜色被设置为蓝色。移动三角形到页面中合适的位置，效果如图3-58所示。

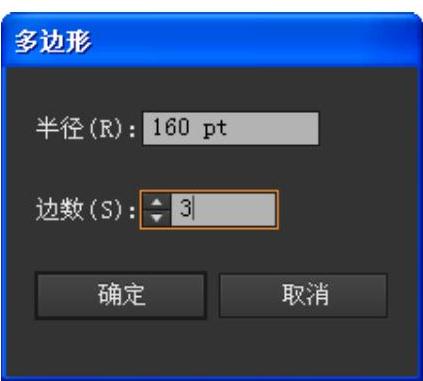

图3-56 设置多边形参数

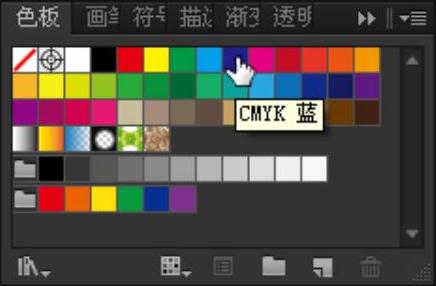

图3-57 选择颜色

图3-58 三角形效果(www.chuimin.cn)

在工具箱中选择直接选择工具，选择三角形顶端的锚点，并向下拖动，使三角形效果如图3-59所示。

选择三角形，执行“对象”→“排列”→“置于底层”命令，将三角形排列在多边形下层，效果如图3-60所示。

在工具箱中选择矩形工具，在页面中拖动鼠标绘制出一个矩形，并移动到多边形上作为窗框图形。然后，在“色板”中为矩形设置颜色为“咖啡色”，效果如图3-61所示。

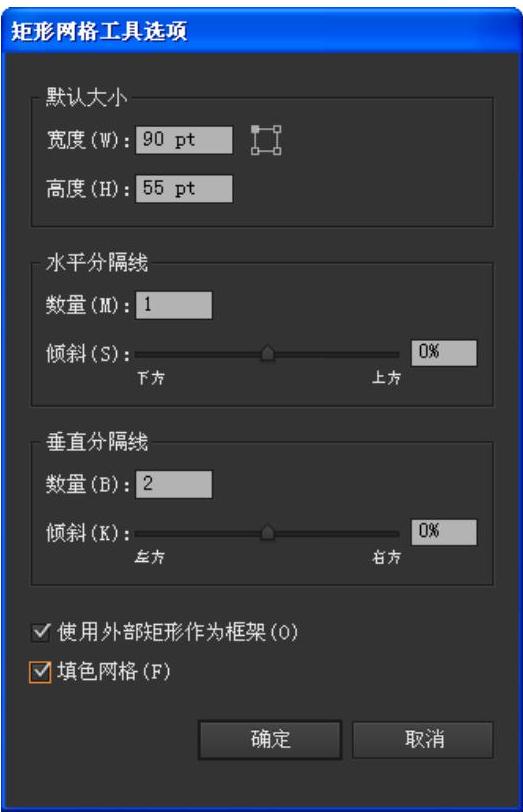

在工具箱中选择矩形网格工具，在页面中单击打开“矩形网格工具选项”对话框。在对话框中设置矩形网格的大小和分隔线数量，并选择“填色网格”复选框，如图3-62所示。

图3-59 拖动顶端锚点

图3-60 置于底层

图3-61 绘制矩形效果

单击“确定”按钮，创建一个矩形网格图形。选择该图形，在“色板”中设置其颜色为“白色”。

执行“窗口”→“描边”命令，打开“描边”面板。在面板中设置矩形网格的描边粗细为3pt，如图3-63所示。调整矩形网格的位置，使在矩形上作为窗户，效果如图3-64所示。

在工具箱中选择铅笔工具，在页面上绘制一个图形，如图3-65所示。然后，为该图形设置颜色为“C=50M=0Y=100K=0”。

使用铅笔工具继续绘制图形，并设置颜色为“绿宝石”。选择该图形，执行“对象”→“排列”→“置于底层”命令。这时的房子效果如图3-66所示。

图3-62 设置矩形网格参数

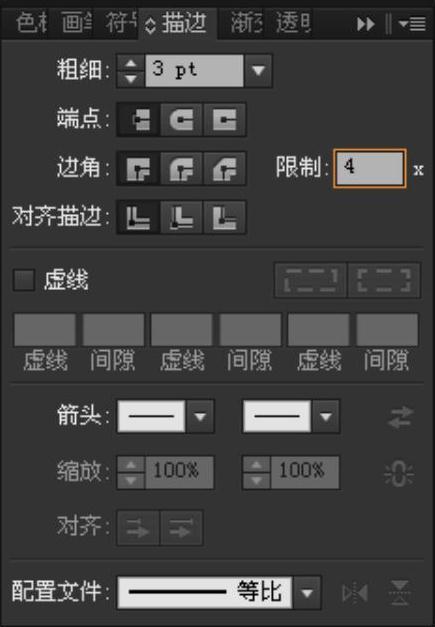

图3-63 设置描边粗细

图3-64 窗户效果

图3-65 绘制图形

图3-66 房子效果
