绘制螺旋线的方法步骤和绘制直线段、弧线的步骤基本一样。

1.手动绘制螺旋线

（1）单击直线段工具组中的螺旋线工具。

（2）在页面中按住鼠标进行拖动，拖到预想的螺旋线大小和角度后释放鼠标，即可得到一条螺旋线，如图3-8所示。

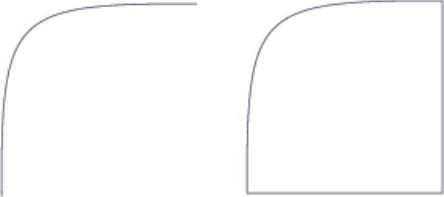

图3-7 开放型和闭合型曲线

图3-8 绘制螺旋线

在绘制螺旋线的过程中，通过配合快捷键，可以获得多样化的螺旋线效果。

●绘制过程中，按住Ctrl键，可以控制螺旋线的密度。

●按住空格键，则可以在绘制过程中移动正在绘制的螺旋线。

●按住↓键能减少螺旋圈数；按下↑键增加螺旋圈数。

●按住“～”键，可以绘制多条由鼠标单击点为扩散点的多条螺旋线，随着鼠标的移动控制螺旋线的长短度，示例效果如图3-9所示。

2.精确绘制螺旋线

（1）单击工具箱中的螺旋线工具，并在页面上的任意位置单击。

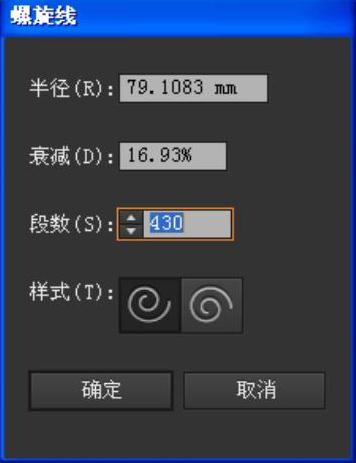

（2）在弹出的“螺旋线”对话框中设置螺旋线选项各项参数，如图3-10所示。

（3）单击“确定”按钮，这样在页面以单击鼠标处为起点创建了一条螺旋线。(www.chuimin.cn)

“螺旋线”对话框中的选项设置如下：

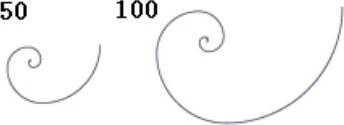

●【半径】：该选项数值可以控制螺旋线最外侧点到中心点的距离。如图3-11所示的效果，在其他选项参数相同的情况下，左图螺旋线的半径为50，右图螺旋线的半径为100。

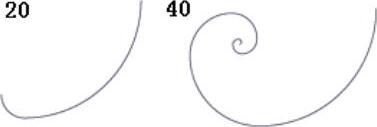

●【衰减】：该选项数值可以控制每个旋转圈相对于前面一个旋转圈的衰减量。如图3-12所示的效果，在其他选项参数相同的情况下，左图螺旋线的衰减数值为20%，右图的螺旋线衰减数值为40%。

图3-9 绘制多条螺旋线

图3-10 “螺旋线”对话框

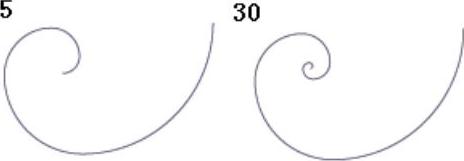

●【段数】：该选项数值可以控制螺旋线的段数。如图3-13所示的效果，在其他选项参数相同的情况下，左图螺旋线的段数为5，右图螺旋线的段数为30。

●【样式】：该选项可以选择逆时针或顺时针来指定螺旋旋转的方向。

图3-11 不同半径的螺旋线

图3-12 不同衰减的螺旋线

图3-13 不同段数的螺旋线
