振冲碎石桩处理液化地层技术方案审核
【摘要】：根据设计要求，处理后地基达到技术指标、结合本场区的地质条件，对施工单位报送的施工技术方案进行审核，其方案是否可行。图4.2.1采用振冲碎石桩处理液化地层工艺流程图机械。1）主要设备：根据设计图纸布置得振冲碎石桩的桩距2.5m及要求处理后的地基的技术指标消除砂土液化，本次施工采用BL-75型振冲器从其振动力160kN、振幅7.0mm考虑，采用振冲器型号能够达到设计要求的技术指标，其采用的机械可行。
根据设计要求，处理后地基达到技术指标、结合本场区的地质条件，对施工单位报送的施工技术方案进行审核，其方案是否可行。
依据设计要求指标及施工总进度的要求，对施工单位的施工能力进行把关，施工从源头开始控制，考虑其实施的可行性、可控性指标，进行审核，方案评价如下：
2.3.1 质量控制
（1）方式方法。采用振冲碎石桩处理液化地层，是目前处理手段最为有效的处理方法，其处理范围：依据抗震规范要求，消除液化，闸室基础外2～4排护桩，本次设计范围为2排护桩。处理深度：桩长必须穿过液化层。加固控制参数采用三控制，即加密电流控制、填料量控制、留振时间控制。
工艺流程见图4.2.1。

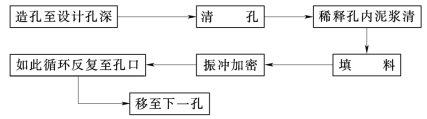

图4.2.1 采用振冲碎石桩处理液化地层工艺流程图
（2）机械。
1）主要设备：根据设计图纸布置得振冲碎石桩的桩距2.5m及要求处理后的地基的技术指标消除砂土液化，本次施工采用BL-75型振冲器从其振动力160kN、振幅7.0mm考虑，采用振冲器型号能够达到设计要求的技术指标，其采用的机械可行。
2）附属设备：
起重吊车：根据振冲器的总重量20.5kN，结合地层情况及设计要求的孔深，施工采用的16t与施工的BL-75型振冲器相配套，其设备能够保证其施工顺利实施。
装载机：采用ZL-15型，其装载能力为1m3，满足设计要求的少餐多吃的原则，即每次填料量上升高度不大于0.5m，在设计要求的范围之内，表明其型号与之配套施工相符。
离心式水泵：采用4in22kW其压力和流量，能够满足振冲器的用水流量和压力。
污水泵：采用4in15kW其排污能力与振冲器和4in离心式水泵造孔排浆量的情况与之相符、相配套，说明其可行。
（3）材料：采用碎石为5～15cm的粒径与其振冲器75kW的加密能力与之配套，达到最佳加密效果。
（4）人员：要求是专业施工人员，做到定人、定机、定岗位，三定原则，特别是此次施工有特种作业人员吊车司机、装载机司机，上述两司机必须是持证操作，司机必须遵从指挥人员的指挥，保证施工质量。
（5）环境：根据工程项目特点要做到场地平整。
（6）技术控制参数：
A桩位：与设计位置偏差不大于5cm
B桩深：达到设计孔深±误差5cm
C孔斜率：不大于5%
D填料量：不低于0.8m3/m(www.chuimin.cn)
E加密电流：不低于100A
F留振时间：不低于10s
G每次填料上升高度：不大于50cm
（7）质量管理体系：施工单位报送管理体系是三级质量管理体系，责任到人，施工的质量能够按照标书要求的质量控制。
2.3.2 进度控制
根据施工总进度安排要求，合理安排各分部工程的时间。
振冲碎石桩施工时间为19天，工程量：桩数为446根，其中4m桩长378根；7m桩长68根，总进尺为1988m，根据工程量和工期以及施工单位的施工能力素质、管理水平，安排设备和人员。
项目施工单位安排人员和设备如下：
设备：两台振冲器（一台备用）、一台吊车、一台装载机、一台离心式水泵、一台污水泵。
人员：两个班组，每班六名，一共12名。
施工安排：采用一天两班制，每班12小时，计划每天进尺280m。
综合以上情况，对三控指标的质量、进度的分析，监理部认为此施工方案计划是切实可行的。
2.3.3 检验方法
（1）巡视：由于振冲碎石桩施工工艺简单，监理机构对工程质量控制的主要方法就是巡视，每天不定期对施工进行检查施工控制参数控制孔深、加密电流100A、填料量每米填料量不少于0.8m3、留振时间不少于10s。
（2）旁站：闸室基础下地层②层细砂含砾的地层承载力能够满足闸室地基承载力要求，振冲碎石桩目的就是消除液化，根据碎石桩施工的特点选择对振冲碎石桩桩间土液化评价、桩体质量评价的检测进行旁站，掌握检验数据第一手资料，以对工程质量进行评判，确定施工质量等级。
2.3.4 信息管理
按照建设工程目标控制的环节控制如图4.2.2所示控制原理。
图4.2.2 按照建设工程目标控制的环节控制原理
根据振冲碎石桩施工的特点，施工工艺简单，但其施工质量与地层情况影响有直接关系且影响大，监理部要求施工单位对碎石桩进行自检试验获得资料，与设计要求的质量进行对比，发现问题，及时进行纠正、调整控制参数，以便对施工质量控制。
