单线变墙可以把AutoCAD绘制的直线,圆、圆弧为基准生成墙体,也可以基于设计好的轴网创建墙体,命令执行方式为:

命令行:DXBQ

菜单:“墙体”→“单线变墙”

在单击菜单命令后,显示对话框如图4-5所示。

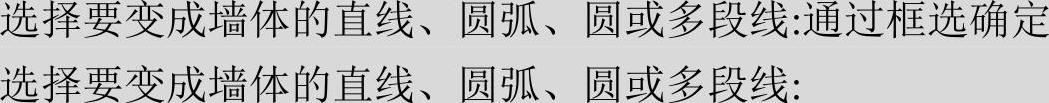

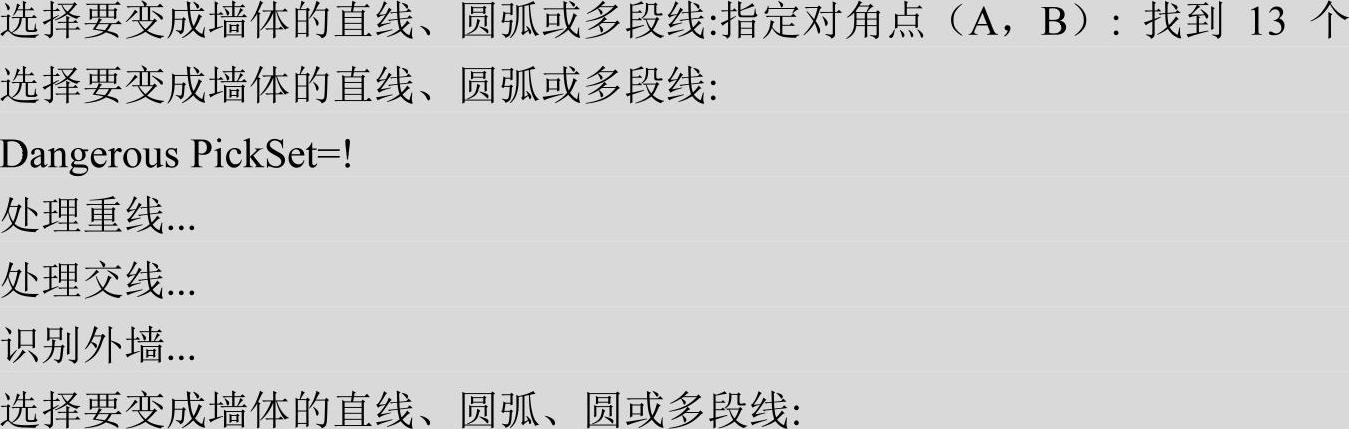

确定好墙体尺寸后在“轴网生墙”复选框中选定,命令行提示如下:


确定好墙体尺寸后在“轴网生墙”复选框中未选定,显示对话框如图4-6所示

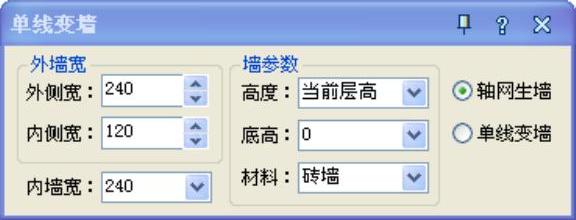

图4-5 “单线变墙”对话框1

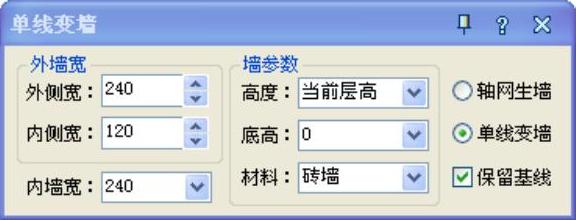

图4-6 “单线变墙”对话框2

在“保留基线”复选框一般为不选定,命令行提示如下:


实例4-3 单线变墙

绘制单线如图4-7所示。

【实例步骤】

1.原有单线如图4-7所示,单击“单线变墙”菜单命令后,显示对话框如图4-5所示

对话框中用到的控件说明如下:

〔外侧宽〕为外墙外侧距离定位线的距离,可直接输入。

〔内侧宽〕为外墙内侧距离定位线的距离,可直接输入。

〔内墙宽〕为内墙宽度,定位线居中,可直接输入。

〔轴网生墙〕此复选框选定后,表示基于轴网创建墙体,此时只选取轴线对象。

〔保留基线〕为单线生墙中原有基线是否保留,一般不选中。

(单线变墙)由一条直线生成墙体。

(高度)单线变墙的高度。

(底高)单线变墙的底部高度。

(材料)单线变墙的墙体材料。

2.定义“外墙外侧宽”为240,定义“外墙内侧宽”为120,定义“内墙宽”为240。(www.chuimin.cn)

3.不复选“轴线生墙”,同时不复选“保留基线”。

4.单击绘图区域,命令提示行为:

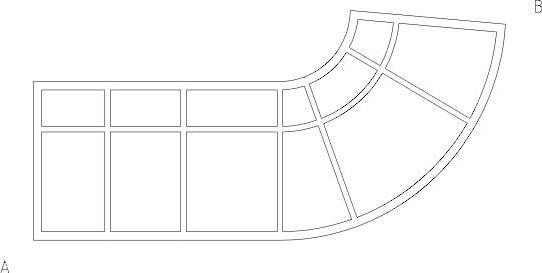

生成的墙体如图4-8所示。

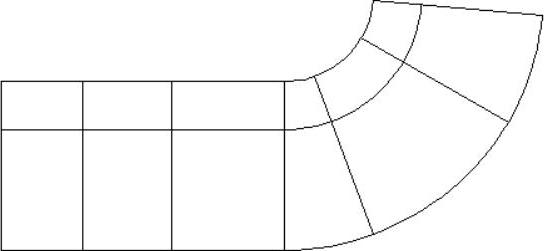

图4-7 单线图


图4-8 墙体图

若想在生成的墙体上生成轴网可以采用如前所述“墙生轴网”命令。

5.保存图形。


实例4-4 轴线变墙

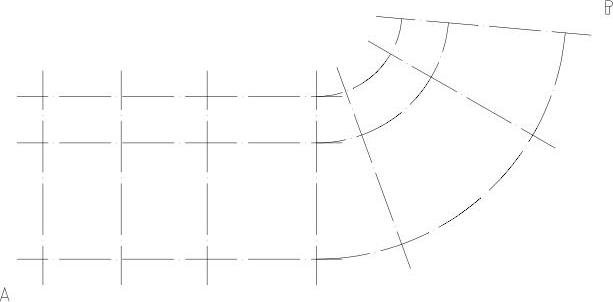

绘制轴线如图4-9所示。


图4-9 轴线图

【实例步骤】

1.打开原有图4-9,单击“单线变墙”菜单命令后,显示对话框如图4-5所示。

2.定义“外墙外侧宽”为240,定义“外墙内侧宽”为120,定义“内墙宽”为240。

3.复选“轴网生墙”框。

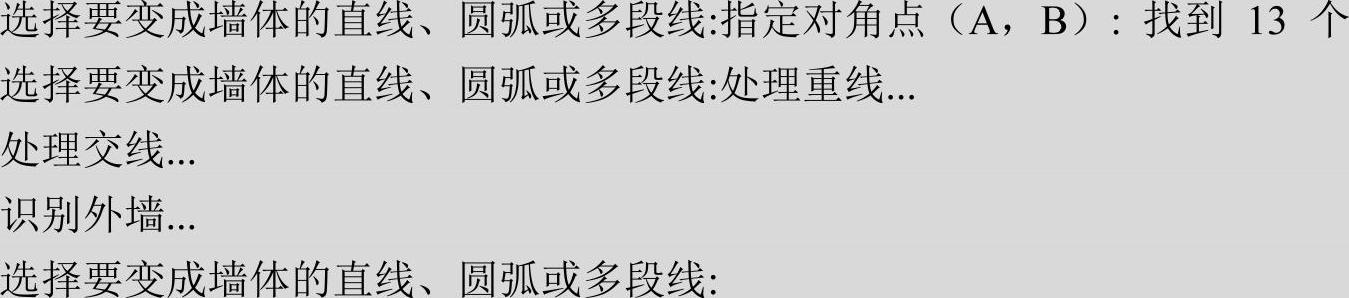

4.单击绘图区域,命令提示行为:

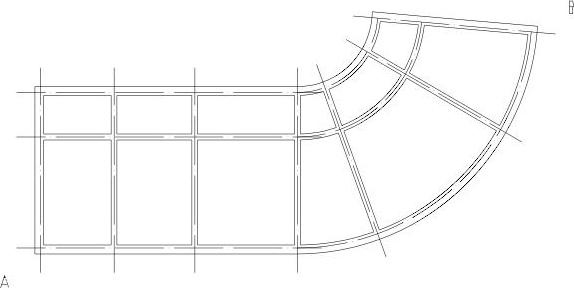

生成的墙体如图4-10所示。


图4-10 墙体图

5.保存图形。
