单击“绘制墙体”菜单,启动如图4-1所示对话框,绘制的墙体自动处理墙体交接处的接头形式,命令执行方式为:
命令行:HZQT
菜单:“墙体”→“绘制墙体”
显示“绘制墙体”对话框,在【左宽】和【右宽】栏目中选择合适的墙宽度和墙基线方向,在【高度】中选择墙体高度,在【材料】中定义墙体材质,在【用途】中定义墙体类型,在下侧工具栏图标中选择绘制方式,墙体自动捕捉方式为方便绘图一般为选中。

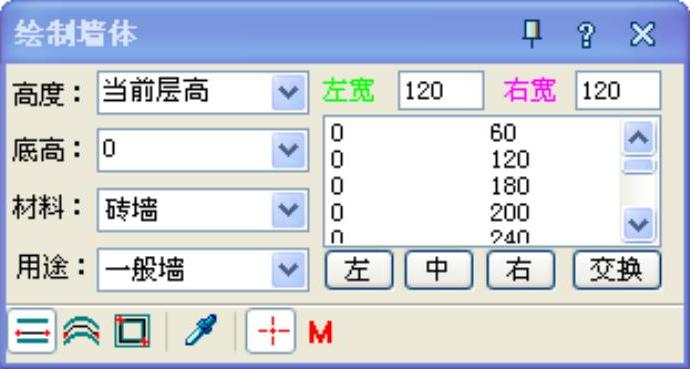

图4-1 “绘制墙体”对话框
实例4-1 绘制墙体
绘制墙体如图4-2所示。

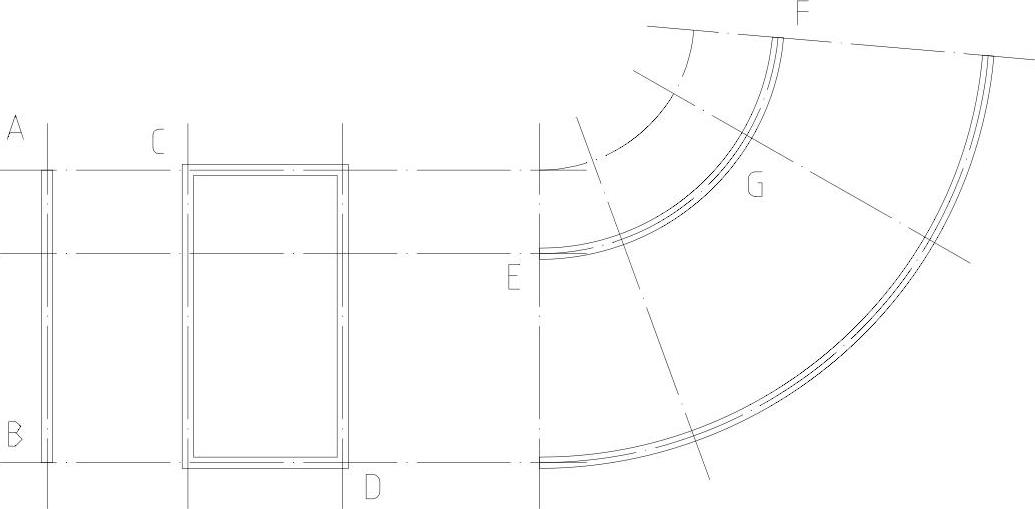

图4-2 绘制墙体图
【实例步骤】
1.单击“绘制墙体”对话框,绘制连续双线直墙和弧墙,对话框如图4-1所示。
对话框中用到的控件说明如下:
〔墙宽参数〕包括〔左宽〕、〔右宽〕两个参数,墙体的左、右宽度,指沿墙体定位点顺序,基线左侧和右侧的宽度其数值可以为正数、负数或零。
〔墙宽组〕对应有相应材料的常用的墙宽数据,可以对其中数据进行增加和删除。
〔墙基线〕墙体基线位置设〔左〕、〔中〕、〔右〕、〔交换〕共4种控制,〔左〕、〔右〕是在确定墙体的总宽后,将基线设置在右边线或左边线上,〔中〕是当前墙体总宽居中设置,〔交换〕是把当前左右墙厚交换方向。
〔高度〕表明墙体的高度,单击输入高度数据或通过右侧下拉菜单获得。
〔底高〕表明墙体底部高度,单击输入高度数据或通过右侧下拉菜单获得。
〔材料〕表明墙体的材质,单击下拉菜单选定。(www.chuimin.cn)
〔用途〕表明墙体的类型,单击下拉菜单选定。
(绘制直墙):绘制直线墙体。
(绘制弧墙):绘制带弧度墙体。
(矩形绘墙):利用矩形直接绘制墙体。
(拾取墙体参数):拾取墙体直接得到已有墙体参数。
2.选中【左宽】为120,选中【右宽】为120,在【墙基线】中选中【中】。
3.选中【高度】为当前层高,选中【材料】为砖墙,在【用途】中为一般墙。
4.选中“绘制直墙”,命令行提示:
绘制结果为A-B的直墙。
5.选中“矩形绘墙”,命令行提示:
绘制结果为C-D的直墙。

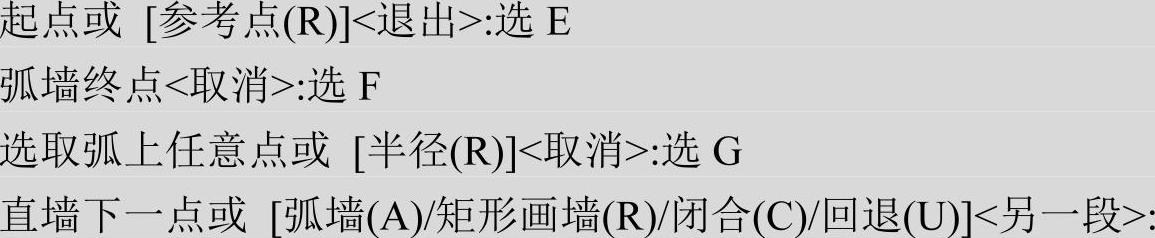

6.选中“绘制弧墙”,命令行提示:
绘制结果为E-F的弧墙,如图4-2所示。
7.保存图形。
