构造柱设计指南及步骤，详解及示例
【摘要】：构造柱可以在墙角和墙内插入依照所选择的墙角形状为基准，输入构造柱的具体尺寸，指出对齐方向。根据所选择的参数插入所定义的构造柱实例3-4 构造柱绘制构造柱如图3-7所示。图3-6 “构造柱参数”对话框图3-7 构造柱图1.单击“构造柱”对话框，命令行提示：出现“构造柱参数”对话框，如图3-1所示对话框中用到的控件说明如下：〔A-C尺寸〕沿着A-C方向的构造柱尺寸，直接输入尺寸也可以通过下拉菜单确定。默认构造柱材料为钢筋混凝土。
构造柱可以在墙角和墙内插入依照所选择的墙角形状为基准，输入构造柱的具体尺寸，指出对齐方向。由于生成的为二维尺寸仅用于二维施工图中，因此不能用对象编辑命令修改。命令执行方式为：
命令行：GZZ
菜单：“轴网柱子”→“构造柱”
在单击菜单命令后，命令行提示：
选取墙角后，显示“构造柱参数”，如图3-6所示。
根据所选择的参数插入所定义的构造柱
实例3-4 构造柱
绘制构造柱如图3-7所示。

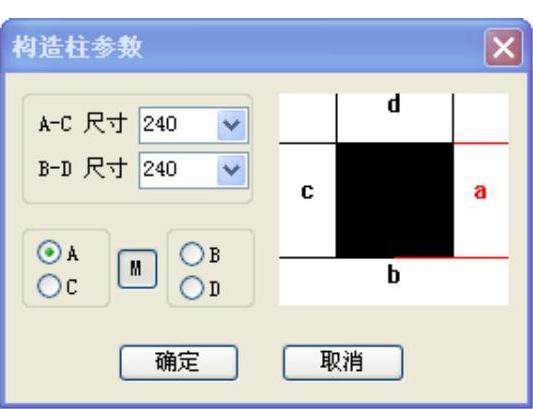

图3-6 “构造柱参数”对话框

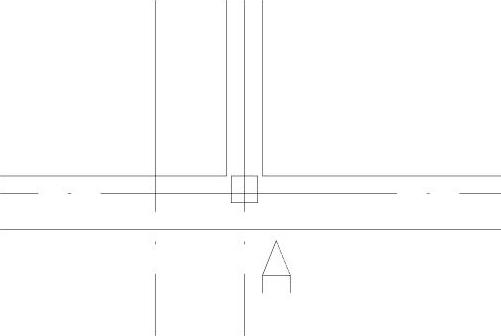

图3-7 构造柱图
【实例步骤】
1.单击“构造柱”对话框，命令行提示：
(www.chuimin.cn)
出现“构造柱参数”对话框，如图3-1所示
对话框中用到的控件说明如下：
〔A-C尺寸〕沿着A-C方向的构造柱尺寸，直接输入尺寸也可以通过下拉菜单确定。
〔B-D尺寸〕沿着B-D方向的构造柱尺寸，直接输入尺寸也可以通过下拉菜单确定。
〔A/C与B/D〕对齐边的4个互锁按钮，选择柱子靠近哪边的墙线。
〔M〕对中按钮，按钮默认为灰色。
默认构造柱材料为钢筋混凝土。
2.选中【A-C尺寸】，在右侧选择180。
3.选中【B-D尺寸】，在右侧选择180。
4.在【A-C】中选择A。
5.在【B-D】中选择B。
6.单击【确定】，完成如图3-7所示。
7.保存图形。
