圆弧轴网是由弧线和径向直线组成的定位轴线，命令执行方式为：

命令行：HZZW

菜单：“轴网柱子”→“绘制轴网”

显示“绘制轴网”对话框，在其中单击“圆弧轴网”，如图2-5所示。

实例2-4 圆弧轴网

绘制正交轴网如图2-6所示。

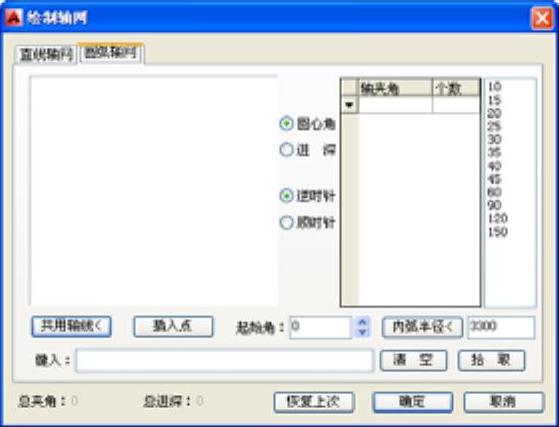

图2-5 “圆弧轴网”对话框

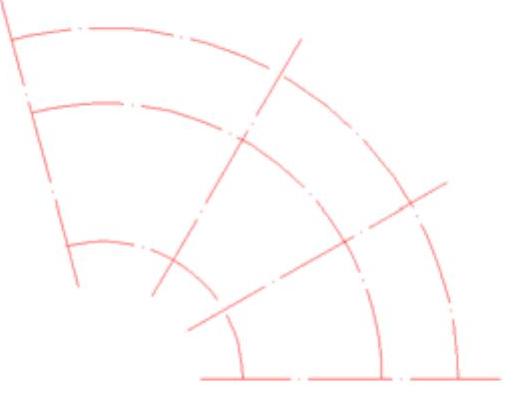

图2-6 圆弧轴网图

【实例步骤】

1.单击“绘制轴网”对话框，在其中单击“圆弧轴网”，如图2-5所示。

对话框中用到的控件说明如下：

〔键入〕输入轴网数据，每个数据之间用空格或英文逗号隔开。

〔圆心角〕由起始角起算，按旋转方向排列的轴线开间序列，单位为mm。

〔进深〕在轴网径向，由圆心起算到外圆的轴线尺寸序列，单位为mm。

〔轴夹角〕开间轴线之间的夹角数据，单击右侧输入数据或通过下拉菜单获得，也可以直接输入。(www.chuimin.cn)

〔个数〕相应轴间距数据的重复次数，单击右侧输入轴网数据或通过下拉菜单获得，也可以直接输入。

〔内弧半径<〕由圆心起算的最内侧环向轴线半径，可以从图上获得，也可以直接输入。

〔起始角〕x轴正方向到起始径向轴线的夹角（按旋转方向确定）。

〔逆时针〕径向轴线的旋转方向。

〔顺时针〕径向轴线的旋转方向。

〔共用轴线<〕在与其他轴网共用一根径向轴线时，从图上指定该径向轴线，单击时通过拖动圆轴网确定与其他轴网连接的方向。

〔插入点〕单击改变轴网的插入基点位置。

2.选中“圆心角”。默认已选中该项，即左面的圆圈中出现圆点，也可单击选中。

3.输入圆心角值。从【个数】列表中选择需要重复的次数。

圆心角30 30 45

4.输入进深值。从【个数】列表中选择需要重复的次数。

进深3300 1800

5.在对话框中输入所有尺寸数据后单击【确定】，根据提示输入所需要的参数，命令行显示如下：

6.保存图形
