直线轴网功能用于生成正交轴网,斜交轴网和单向轴网,命令执行方式为:
命令行:HZZW
菜单:“轴网柱子”→“绘制轴网”
显示“绘制轴网”对话框,在其中单击“直线轴网”,如图2-1所示。
实例2-1 正交轴网

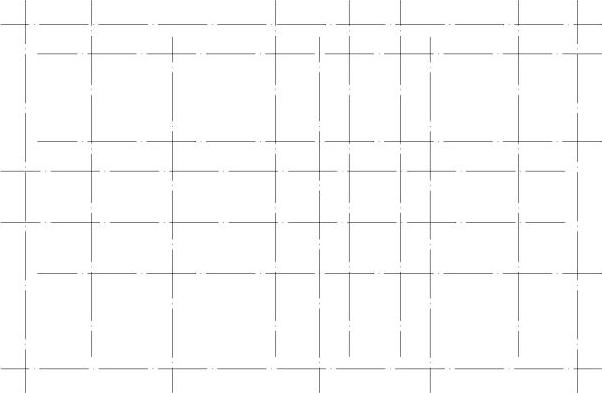

正交轴网为构成轴网的两组轴线夹角是90°。绘制正交轴网如图2-2所示。
图2-1 “绘制轴网”对话框
图2-2 正交轴网图
【实例步骤】
1.单击“绘制轴网”对话框,在其中单击“直线轴网”,如图2-1所示。
对话框中用到的控件说明如下:
〔键入〕输入轴网数据,每个数据之间用空格或英文逗号隔开。
〔轴间距〕开间或进深的尺寸数据,单击右侧输入轴网数据或通过下拉菜单获得,也可以直接输入。
〔上开〕在轴网上方进行轴网标注的房间开间尺寸。
〔下开〕在轴网下方进行轴网标注的房间开间尺寸。
〔左进〕在轴网左侧进行轴网标注的房间进深尺寸。
〔右进〕在轴网右侧进行轴网标注的房间进深尺寸。
〔个数〕相应轴间距数据的重复次数,单击右侧输入轴网数据或通过下拉菜单获得,也可以直接输入。
〔夹角〕输入开间与进深轴线之间的夹角数据,其中90°为正交轴网,其他为斜交轴网。
〔清空〕将一组开间或进深键入数据栏清空,其他组数据保留。
〔恢复上次〕将上次绘制轴网的参数恢复到对话框中。
2.选中【夹角】。默认数值为90°,即为正交轴网。
3.选中【下开】。默认已选中该项,即左面的圆圈中出现圆点,也可单击选中。
4.输入下开间值。从【个数】列表中选择需要重复的次数。
下开间2*6000 4500 6000
5.输入上开间值。从【个数】列表中选择需要重复的次数。
上开间2700 7500 3000 2100 4800
6.输入左进深值。从【个数】列表中选择需要重复的次数。
左进深6000 2100 6000
7.输入右进深值。从【个数】列表中选择需要重复的次数。
右进深3900 5400 3600

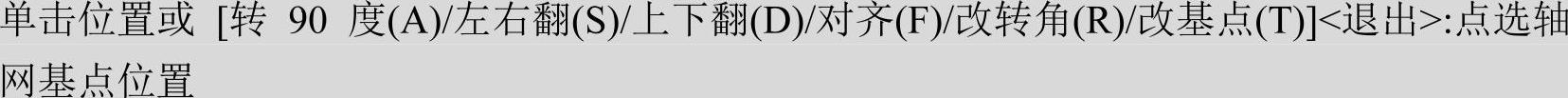

8.在对话框中输入所有尺寸数据后单击【确定】,根据提示输入所需要的参数,命令行显示如下:
(www.chuimin.cn)
9.保存图形
实例2-2 斜交轴网

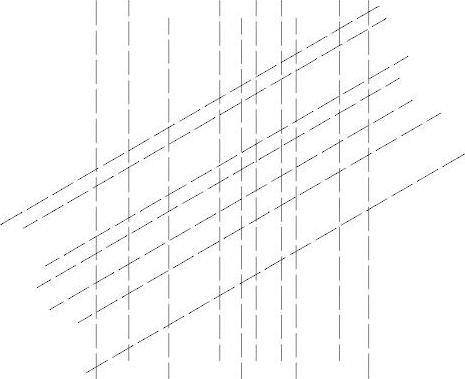

斜交轴网为构成轴网的两组轴线夹角是不为90°。绘制斜交轴网如图2-3所示。
图2-3 斜交轴网图
【实例步骤】
1.单击“绘制轴网”对话框,在其中单击“直线轴网”,如图2-1所示。
2.选中【夹角】。选中数值为60°,即为正交轴网。
3.输入下开间值。从【个数】列表中选择需要重复的次数。
下开间2*6000 4500 6000
4.输入上开间值。从【个数】列表中选择需要重复的次数。
上开间2700 7500 3000 2100 4800
5.输入左进深值。从【个数】列表中选择需要重复的次数。
左进深6000 2100 6000
6.输入右进深值。从【个数】列表中选择需要重复的次数。
右进深3900 5400 3600
7.在对话框中输入所有尺寸数据后单击【确定】,根据提示输入所需要的参数,命令行显示如下:
8.保存图形。
实例2-3 单向轴网

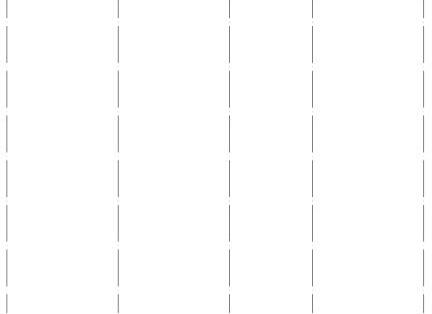

单向轴网为由相互平行的轴线组成的轴网。绘制单向轴网如图2-4所示。
图2-4 单向轴网图
【实例步骤】
1.单击“绘制轴网”对话框,在其中单击“直线轴网”,如图2-1所示。
2.选中【夹角】。选中数值为90°,即为正交轴网。
3.输入下开间值。从【个数】列表中选择需要重复的次数。
下开间2*6000 4500 6000

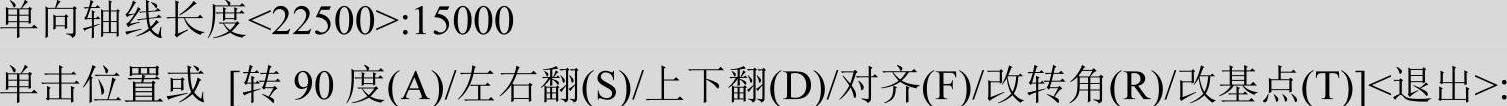

4.在对话框中输入所有尺寸数据后单击【确定】,根据提示输入所需要的参数,命令行显示如下:
5.保存图形。
