【摘要】：图14.17薄壁型钢截面形式和轻钢组合构件图14.18小断面型钢的断面及立面形式图14.19小断面型钢其组合柱轴测图图14.20柱梁式轻钢结构建筑骨架构成轻钢建筑施工方便适用于低层及多层的建筑物。
这类装配式建筑是以轻型钢结构为骨架、轻型墙体为外围护结构所建成的房屋。其轻型钢结构的支承构件通常由厚度为1.5～5mm的薄钢板经冷弯或冷轧成型，或者用小断面的型钢以及用小断面的型钢制成的小型构件如轻钢组合桁架等（图14.17、图14.18、图14.19）。

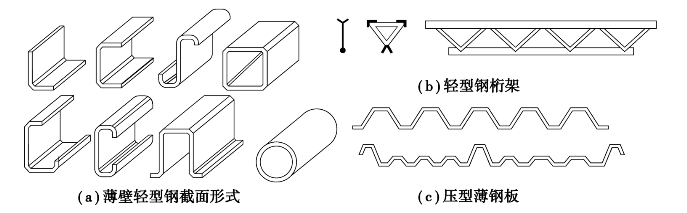

图14.17 薄壁型钢截面形式和轻钢组合构件
图14.18 小断面型钢的断面及立面形式

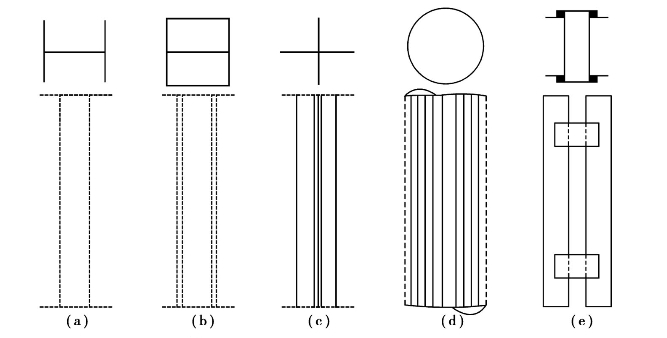

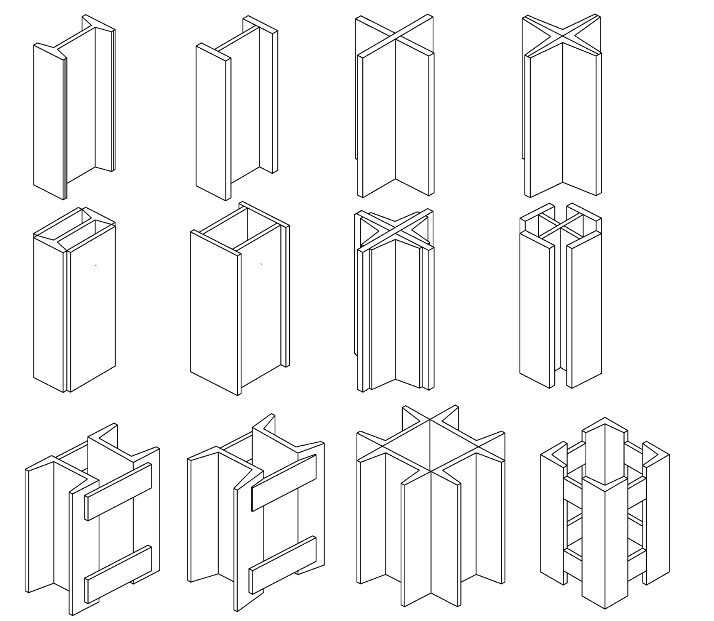

图14.19 小断面型钢其组合柱轴测图

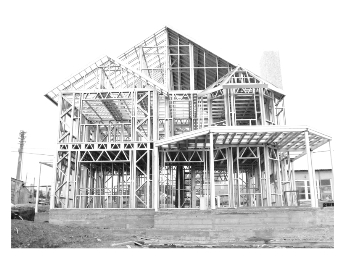

图14.20 柱梁式轻钢结构建筑骨架构成

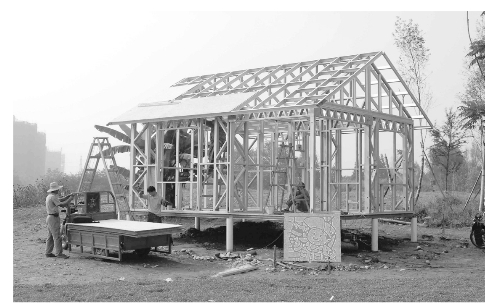

轻钢建筑施工方便适用于低层及多层的建筑物。由于使用薄壁型钢，与需要设置许多道圈梁、构造柱来满足抗震要求的砌体墙混合结构建筑相比，用钢量并不会高出多少，而且内部空间使用较为灵活；用复合墙板等技术，可以使建筑的防水、热工等综合性能指标得到提升。轻钢建筑骨架的构成形式分柱梁式、隔扇式、混合式、盒子式等几种。图14.20、图14.21、图14.22、图14.23分别是这几种骨架形式的示意图。其中，柱梁式为常见的柱、梁、板的结构形式。隔扇式系将柱、梁拆分为若干形同门扇的内骨架的隔扇，在现场拼装成类似“墙”的形式，再与结构梁组合。这种形式用钢量虽较多，但垂直承重构件定位方便，容易达到施工的精度。混合式系以轻钢隔扇组成外部结构，内部则辅以承重的结构柱。盒子式则系在工厂先将轻钢型材组装成盒形框架构件，再在现场组装。(www.chuimin.cn)

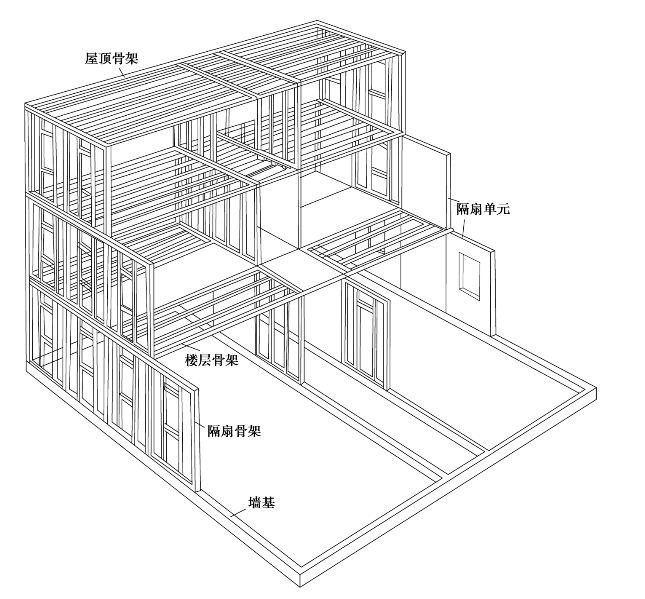

图14.21 隔扇式轻钢结构建筑骨架构成
图14.22 混合式轻钢结构建筑骨架构成

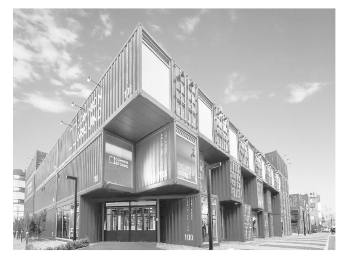

图14.23 盒子式轻钢结构
和压型钢板上覆混凝土一样，图14.24所示的其他几种防水纤维板加钢筋网片现浇的楼板形式在轻钢结构建筑中也是经常用到的。

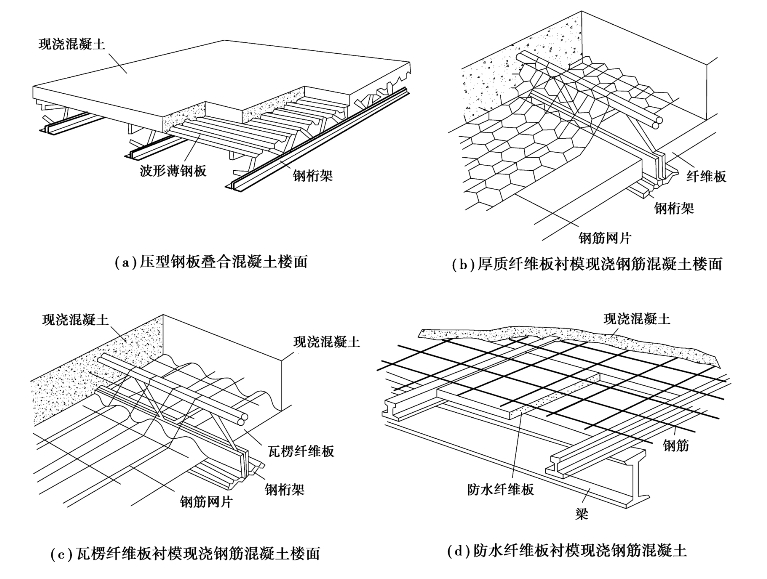

图14.24 现浇式轻钢楼板
