快速装配钢筋混凝土骨架建筑
【摘要】：按照构成主体结构的预制构件的形式及装配方式，钢筋混凝土骨架装配式建筑又可以分为框架、板柱及部分骨架等几种体系。其中，后张应力钢索现浇混凝土的抗震的效果最好。3）部分骨架体系部分骨架体系装配式建筑是由部分柱子和部分墙板以及楼板或者梁组成的骨架结构系统。
这类装配式建筑是以钢筋混凝土预制构件组成主体骨架结构，再用定型构配件装配其围护、分隔、装修及设备等部分而成的建筑。
按照构成主体结构的预制构件的形式及装配方式，钢筋混凝土骨架装配式建筑又可以分为框架（包括横向及纵向框架）、板柱及部分骨架等几种体系。
1）框架体系
框架体系装配式建筑的柱子可分为长柱和短柱两种。长柱为数层连续；短柱长度一般为一个层高，其连接点可以在楼板处，也可以放在层间弯矩的反弯点处。其结构梁可以在柱间简支，也可以将其一部分在梁、柱连接处和柱子一起预制成长牛腿的形式，使得梁柱在该处成为刚性连接，梁的断点大约也在连续梁弯矩的反弯点处，这样可以减小梁的跨中弯矩。其具体的做法可以参照图14.11及图14.12。其中，图14.12（b）所举的例子中，将承重的纵向的框架梁和窗台板结合起来处理，可以减少构件数量以及构件之间的连接。
预制装配式框架梁柱之间的连接除了可以在构件中放置预埋铁，在现场焊接外，还可以做湿节点连接（图14.13）。其中，图14.13（c）所示的方法是将柱和叠合梁整浇在一起，或者连预制楼板面上的叠合层一起整浇，这样可以加强装配式骨架的整体刚度。
此外，利用建筑物的垂直交通部分用实墙围合成刚性的核心筒，或者在重要部位设置剪力墙，都是提高框架体系装配式建筑的整体刚度的有效方法。
图14.11 横向承重的装配式框架
图14.12 纵向承重的装配式框架

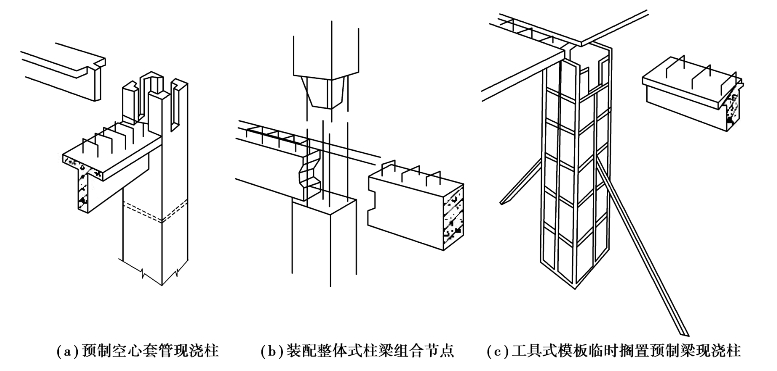

图14.13 装配式框架的梁、柱连接节点
2）板柱体系
板柱体系装配式建筑的柱子采用短柱时，楼板多直接支承在柱子的承台（即柱帽）上（图14.14（a）），或者通过插筋与柱子相连（图14.14（b））；当采用长柱时，楼板可以搁置在长柱上预制的牛腿上（图14.14（c）），也可以搁置在后焊的钢牛腿上（图14.14（d））；另有在板缝间用后张应力钢索现浇混凝土作为支承（图14.14（e）、图14.14（f））。其中，后张应力钢索现浇混凝土的抗震的效果最好。(www.chuimin.cn)

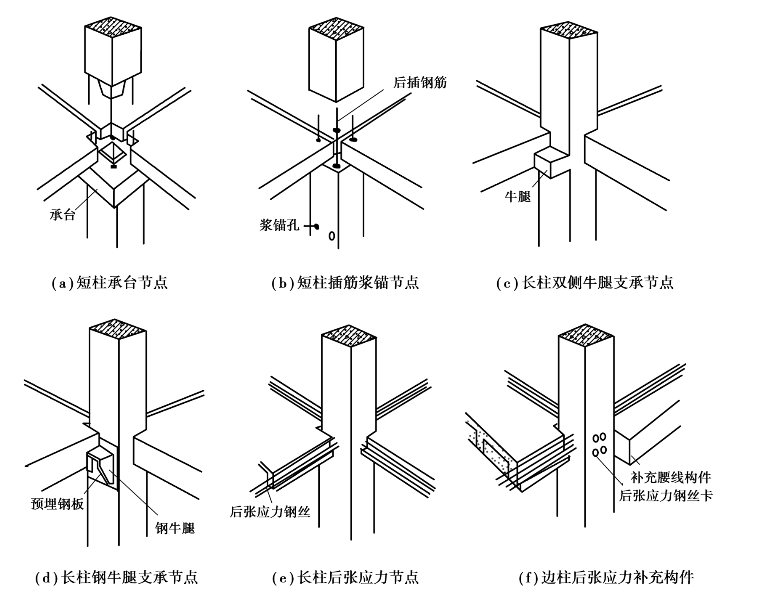

图14.14 板柱体系的板、柱连接节点
图14.15是各种装配方式的整体透视示意。
3）部分骨架体系
部分骨架体系装配式建筑是由部分柱子和部分墙板以及楼板或者梁组成的骨架结构系统。一般有以下几种类型：
①内柱、承重外墙板和楼板的组合（图14.16（a））；
②外柱、承重内墙板和楼板的组合（图14.16（b）、（c））；
③柱子和窗肚板结合的外柱与T形大跨楼板的组合（图14.16（d））。

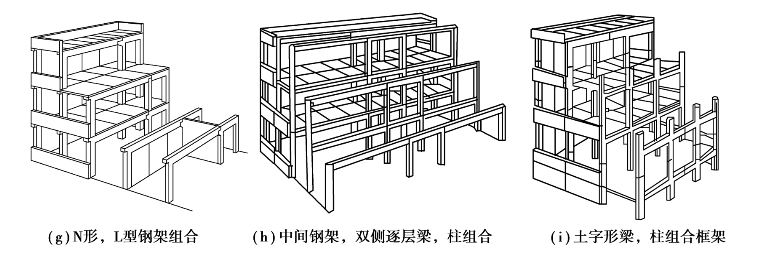

图14.15 板柱体系的装配方式整体透视

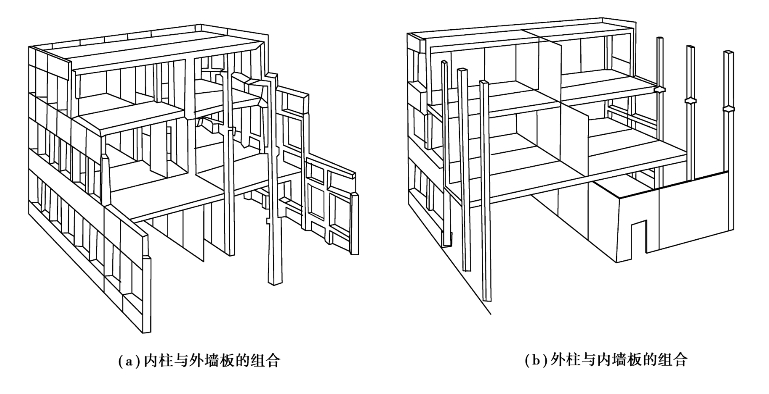

图14.16 部分骨架结构组合形式
