建筑制图与房屋建筑学：伸缩缝构造介绍
【摘要】：图13.2砖墙伸缩缝形式外墙上的伸缩缝，为防止风雨侵入室内，并保证缝两侧的构件在水平方向能自由伸缩，应采用防水且不易被挤出的弹性材料填塞缝隙，常用的材料有泡沫塑料、沥青麻丝、橡胶条等。图13.6地面层伸缩缝图13.7楼面层伸缩缝3）屋面伸缩缝屋面层伸缩缝的位置和宽度应与墙体、楼地层伸缩缝一致，在构造上应满足建筑物屋面防水、保温规范的要求。图13.9刚性防水屋面伸缩缝构造
1）墙体伸缩缝
对应于墙体的不同位置，墙体伸缩缝有外墙伸缩缝和内墙伸缩缝。墙体伸缩缝的形式根据墙的布置及墙厚不同，可做成平缝、错口缝和企口缝等，如图13.2所示。

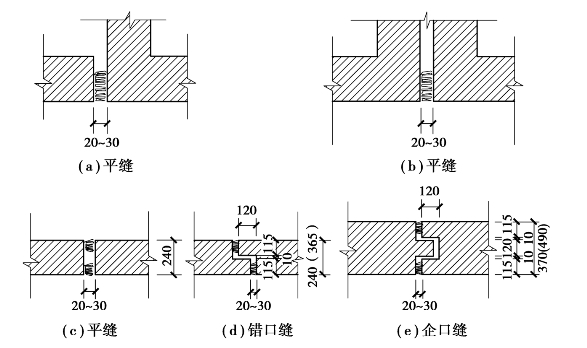

图13.2 砖墙伸缩缝形式
外墙上的伸缩缝，为防止风雨侵入室内，并保证缝两侧的构件在水平方向能自由伸缩，应采用防水且不易被挤出的弹性材料填塞缝隙，常用的材料有泡沫塑料、沥青麻丝、橡胶条等。内墙伸缩缝位于室内，外墙外侧的缝口可钉金属、塑料盖缝片，如图13.3所示。
外墙内侧或内墙伸缩缝口应结合室内装修做好盖缝处理，可采用金属、塑料等盖缝片，也可采用木制盖缝板或盖缝条（但由于防火及耐久性等原因，目前已不多见），如图13.4所示。对于高层建筑及防火性能要求较高的建筑物，内墙伸缩缝四周的基层，应采用不燃材料，表面装饰层也应采用不燃或难燃材料，缝内装置阻火带，以满足建筑防火的要求，如图13.5所示。

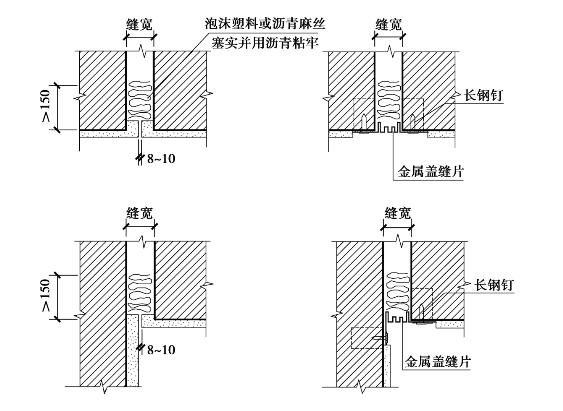

图13.3 外墙伸缩缝构造
图13.4 内墙伸缩缝构造

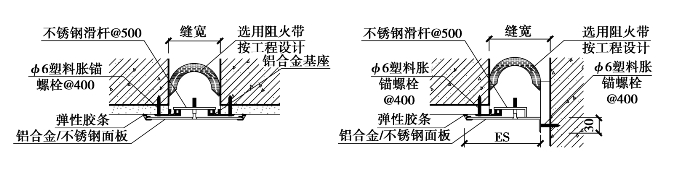

图13.5 内墙伸缩缝（满足防火要求）
2）楼（地）层伸缩缝
楼（地）层伸缩缝的位置和宽度应与墙体伸缩缝一致。在构造上，要求面层、结构层等在接缝处全部断开，对于沥青材料的整体面层和铺在砂、沥青胶结合层上的块材面层，可只在混凝土层或楼板结构层中设置伸缩缝。
为了满足室内建筑功能要求，可在缝内配置止水带或阻燃带，使伸缩缝具备防水、防火等功能。考虑美观及防止灰尘下落，伸缩缝内常用聚苯、玻璃棉或沥青麻丝等柔性材料填缝，上铺成品金属盖板封缝，或用泡沫塑料、沥青麻丝等弹性防水材料填缝后，再直接用弹性聚氨酯嵌缝。室内顶棚伸缩缝处的构造要求与内墙伸缩缝相同，如图13.6和图13.7所示。(www.chuimin.cn)

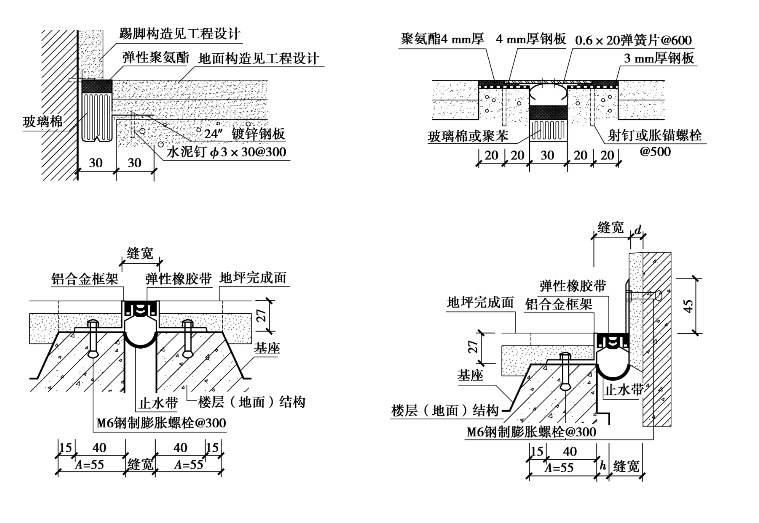

图13.6 地面层伸缩缝

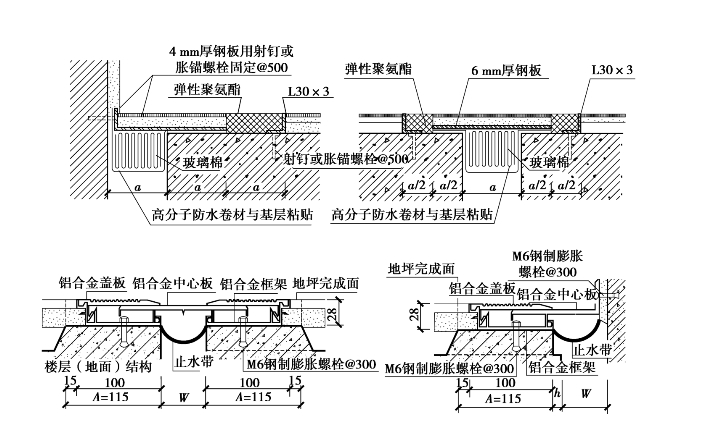

图13.7 楼面层伸缩缝
3）屋面伸缩缝
屋面层伸缩缝的位置和宽度应与墙体、楼地层伸缩缝一致，在构造上应满足建筑物屋面防水、保温规范的要求。
卷材防水屋面伸缩缝常见的有等高屋面伸缩缝和高低屋面伸缩缝两种。为防止缝处渗水，可在缝的两侧或一侧加砌厚度不小于120mm的护墙，然后将防水层进行泛水构造处理，再按伸缩缝构造要求进行填缝和盖缝。通常缝内填充泡沫塑料或沥青麻丝，用金属调节片封缝，上部填放衬垫材料，并用卷材封盖，顶部用镀锌铁皮、铝板、成品金属盖或预制钢筋混凝土板等盖缝，如图13.8所示。

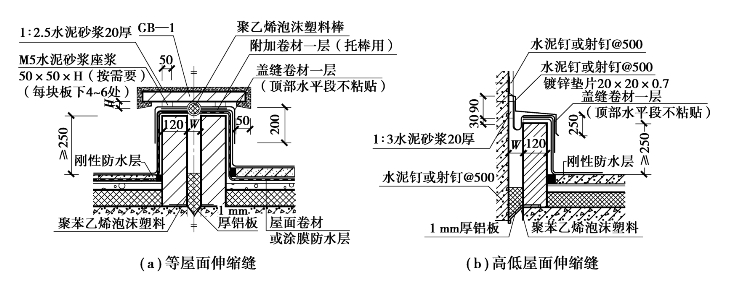

图13.8 卷材防水屋面伸缩缝构造
尽管现行的国家规范《屋面工程技术规范》（GB 50345—2012）中已取消刚性防水的做法，但由于传统的刚性防水屋面曾大量用于全国各地区的建筑屋面，为适应老旧建筑的维修，下面对刚性防水屋面伸缩缝的构造要求和做法特作简单介绍。其具体构造如图13.9所示。

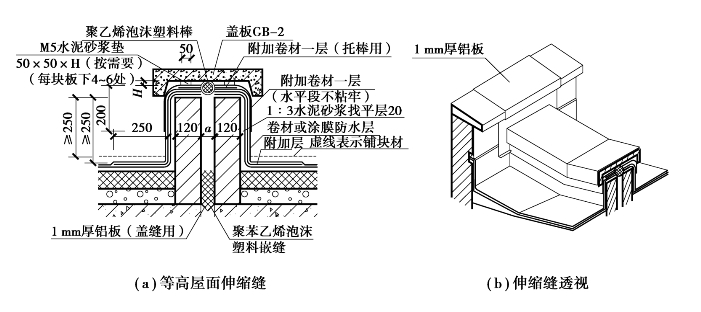

图13.9 刚性防水屋面伸缩缝构造
