【摘要】：伸缩缝的设置，需要根据建筑物的长度、结构类型和屋盖刚度以及屋面有否保温层或隔热层来综合考虑。伸缩缝的最大间距，即建筑物的容许连续长度，应根据建筑材料、结构形式、施工方式等因素确定。表13.1砌体房屋伸缩缝的最大间距注：①对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表中数值乘以0.8的系数。伸缩缝的宽度一般为20～30mm。

伸缩缝的设置，需要根据建筑物的长度、结构类型和屋盖刚度以及屋面有否保温层或隔热层来综合考虑。其中，建筑物的长度主要关系到温度应力累积的大小；结构类型和屋面刚度主要关系到温度应力是否容易传递并对结构的其他部分造成影响；有否设保温层或隔热层则关系到结构直接受温度应力影响的程度。

伸缩缝的最大间距，即建筑物的容许连续长度，应根据建筑材料、结构形式、施工方式等因素确定。在《砌体结构设计规范》（GB 50003—2011）和《混凝土结构设计规范》（GB 50010—2011）中，分别对砌体房屋和钢筋混凝土结构伸缩缝的最大间距作了规定，见表13.1、表13.2。

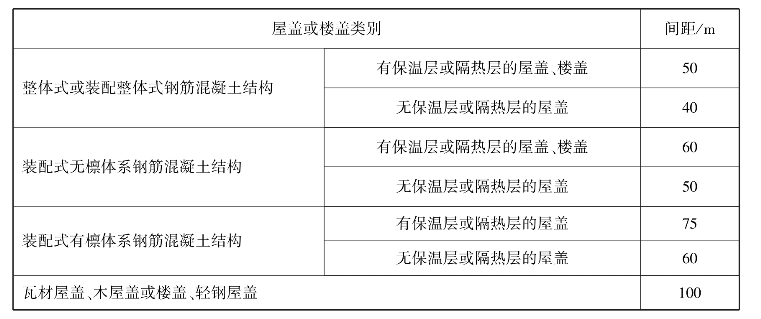

表13.1　砌体房屋伸缩缝的最大间距

pagenumber_ebook=362,pagenumber_book=354

注：①对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表中数值乘以0.8的系数。当有实践经验并采取有效措施时，可不遵守本表规定。
②在钢筋混凝土屋面上挂瓦的屋盖，应按钢筋混凝土屋盖采用。
③按本表设置的墙体伸缩缝，一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝。
④层高大于5m的烧结普通砖、多空砖、配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1.33。
⑤温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小。
⑥墙体的伸缩缝应与结构的其他变形缝相重合，在进行立面处理时，必须保证缝隙的伸缩作用。(www.chuimin.cn)

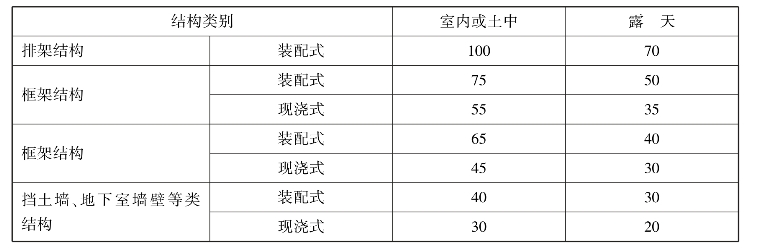

表13.2　钢筋混凝土结构伸缩缝的最大间距　单位：m

pagenumber_ebook=363,pagenumber_book=355

注：①装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用。
②框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况，取表中框架结构与剪力墙结构之间的数值。
③当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用。
④现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m。

建筑物受昼夜温差引起的温度应力影响最大的是建筑物的屋面，越靠近地面越小，而建筑的基础部分埋于地面以下，温度一般比较恒定，受昼夜温差变化的影响较小。所以在设置伸缩缝时，应从基础以上将建筑物的墙体、楼地层、屋顶等构件全部断开，而建筑物的基础不断开，这不会影响缝两侧的其他构件变形。伸缩缝的宽度一般为20～30mm。
